本軟件包可以計算各類連續或斷續變焦距光學系統。其中包括光學補償式連續變焦﹑機械補償式連續變焦﹑打入打出式斷續變焦以及反射鏡掃瞄式連續變焦等光學系統。
對變焦距系統，可以在整個變焦過程中全程自動優化設計；光學結構示意圖以及各種像差曲線均以動畫式顯示，可以形象直觀地看到在整個變焦過程中系統結構和像差曲線的變化情況；對機械補償式連續變焦光學系統，對各變焦活動組運動的曲線套筒（凸輪）可以自動計算出可直接用以加工的凸輪坐標曲線，根據需要還可對凸輪曲線進行優化設計。在計算三組元機械補償式連續變焦光學系統時，只要變焦組運動范圍以及需計算各變焦距的位置數即可自動完成變焦過程的全部計算，不必輸入各變焦位置的可變間隔數據。
本軟件包提供了三組元機械補償式連續變焦光學系統的初始結構設計的功能。自動分配各變焦組元及固定組的光焦度以及其光學間隔的自動計算；可根據高斯光學理論自動計算各組元的P、W值，從而獲得光學系統初始結構參數。在自動優化過程中，可以把各變焦位置的可控像差的算術平均值及其均方差以及各組元光焦度同時作為優化目標值進行控制，以保證光學系統的高斯解及系統像質的一致性；軟件包可以根據變焦曲線套筒的直徑及要求的最大轉角計算曲線套筒的曲線坐標值，直接提供加工數據。還可以根據曲線升角要求調整曲線升角大小等如圖所示。

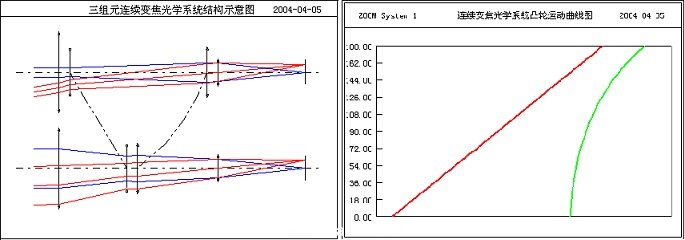

可自動設計及優化各類變焦系統
