摘要：Radm-ax是Radan軟件產品線中的新生力量。Radm-ax是專為通用工程、汽車及航空航天工業開發的行業領先的5軸激光切割加工CAD/CAM系統。通過Radm-ax，不僅節約了大量的編程時間，更加優化的切割路徑讓加工時間更短。先進的三維綜合仿真，不僅簡化了日常生產，還降低了代價高昂的錯誤的產生，并根除了空走試運行的需要。
關鍵字：Radm-ax，五軸激光切割編程
在最近幾年激光技術得到了快速發展，已經變成一個主流的切割技術。因為具有較好的切割質量與精度，以及無與倫比的加工速度，板材行業普遍認為激光切割將來極有可能取代沖壓成為主流的扳鈑金加工技術。
除了2維切割，近年來3維5軸激光切割機床的銷售也非常火爆，這主要是5軸在加工性能方面具有獨特的優勢，對于汽車，航空航天等行業來說，5軸激光切割機床的應用已經非常普遍。跟2維激光切割不同的是3維加工對于加工編程的軟件要求更高一些。
Radm-ax是Radan軟件產品線中的新生力量。Radm-ax是專為通用工程、汽車及航空航天工業開發的行業領先的3維5軸激光切割加工CAD/CAM系統。Radm-ax通過直接導入3維模型，自動設計切割夾具，自動識別3維模型上需要切割的內外輪廓，自動設計最優的切割路徑，并通過先進的三維綜合仿真技術，實現全實景切割過程仿真。

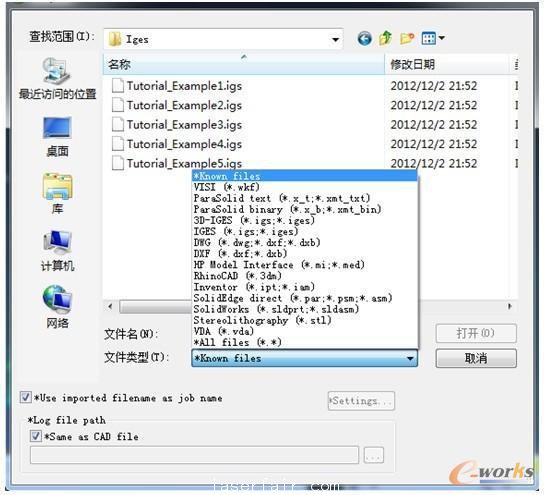

Radm-ax包含有多種CAD數據接口，可以直接導入DXF、IGES及STEP等行業標準格式的數據。同時還可以直接導入AutoCAD Inventor、SolidWorks、Solid Edge、CATIA V4、CATIA V5、Unigraphics、Pro Engineer等多種三維設計軟件的3維模型文件。Radm-ax能夠使用線框，或?qū)嶓w面，或者兩者結合的方式顯示CAD數據，作為切割路徑編程和人仿真的數據源。

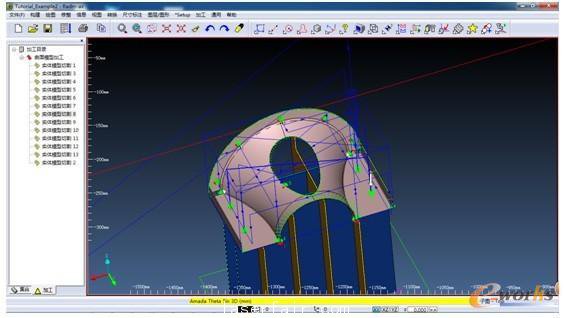

Radm-ax對于一些覆蓋件的切割加工，能夠自動設計固定零件所需要的支撐夾具。只需要定義支撐夾具在垂直和水平方向上的數量、鎖定連接的方式，Radm-ax就能夠自動創建整個支撐夾具。并且可以直接輸出每個支撐板的圖形，以便加工它們。
Radm-ax能夠自動識別3維模型上的內外切割輪廓，并自動產生所有輪廓的切割路徑。同時用戶也可以手動創建或細化任意一個輪廓的切割路徑。Radm-ax還提供了豐富的切割路徑控制功能，例如引入/引出線的設置，微連接設置，拐角切割設置，細小輪廓平滑過渡等。

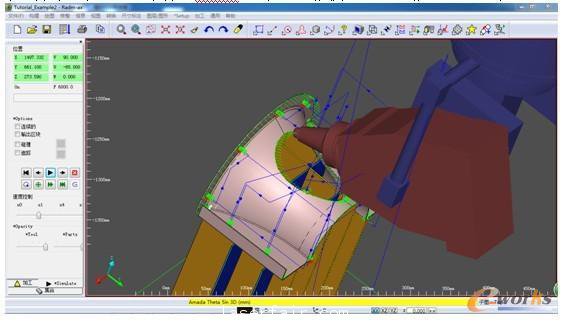

Radm-ax通過3維綜合仿真技術，實現了全實景切割過程仿真。在切割頭圍繞零件移動時會即時顯示出切割頭的角度。即時反饋當前移動是否可能。任何的碰撞都能即時發現并高亮顯示出碰撞部位及信息。在碰撞發生時Radm-ax可以直接修改切割路徑的參數，或者進行自動修正，以確保切割路徑的安全，并使用優化策略以減少加工時間。一旦切割路徑被優化，簡單的從預先定義的參數表中選擇穿孔和切割的條件，Radm-ax就可以很快的產生可靠的NC代碼。
激光切割是一種昂貴的加工方法，在目前已知的切割加工中，激光的消耗成本是最高的，而激光加工的優點體現的是高效與質量，所以提高切割的效率與產品的質量是降低激光加工成本的最有效方法。在Radm-ax中，工程師能夠更加容易的控制切割機床的加工工藝，更容易的獲得最優化的加工軌跡，以獲得最短的加工時間，最大限度的提高加工效率。從而迅速的降低成本。
