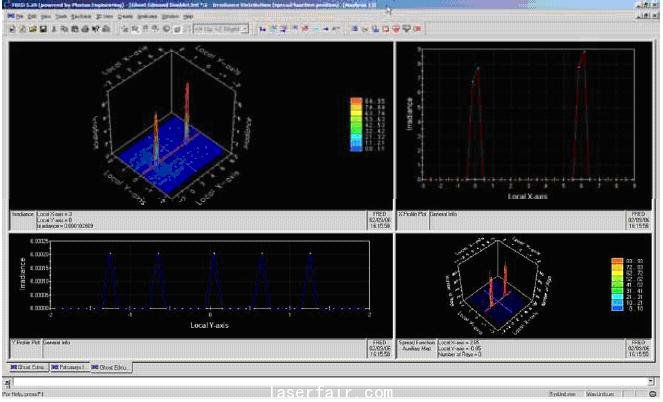

FRED 以四色的面板呈現輻照度圖。左上方是一個等大的偽彩色圖，它顯示的是在選中分析面上單元功率。 右邊的刻度顯示的是這個圖中的功率等級。 右上和左下的面板是左上面板的橫截面。點擊左上方圖中的任一處，一個橫截面將會出現在水平以及垂直兩個方向，在這個位置的坐標和輻射將會顯示在這個左上方的面板的左下角。右下方的圖顯示在這個分析面上定義的各個像素的數量和光線。如果用戶點擊右下方的圖，就可以看到每個探測器像素的相對誤差。這是一個很好的方式讓你知道是否已經追跡了足夠多的光線來為系統繪制有效的輻照度圖， 這點對于照明系統來說尤其重要。兩個雙膠合透鏡系統的輻照圖在下圖9中顯示。
圖9—雙膠合透鏡系統的輻射圖
只看一個面板的時候，鼠標左鍵雙擊界面。因為接下來的兩個圖是為左上的面板而制的。
如果立刻用鼠標右鍵點擊左上面板，可以選擇刻度數據選項來獲得鬼像光線的具體信息。 在選擇了縮放數據選項，菜單也顯示了以后， 選擇對數選項，點擊OK鍵查看圖10。 如用右鍵再次點擊左上的面板并且選擇透視圖，將會取消選項并且會有一個2D 的圖像出現在圖11。

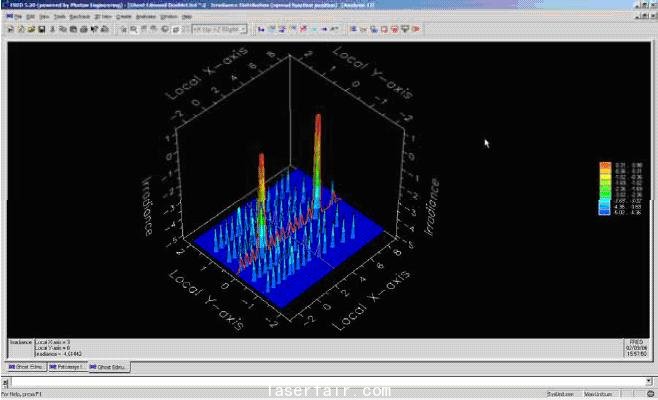

圖10—雙膠合透鏡系統的對數縮放輻照度圖
|
