使用LightTools 照明設計軟件，當照明系統設計完成后，我們需要知道系統的光效利用率是多少。
如果要得到準確的結果，就需要在光學系統中設定正確的材質、表面屬性等。
這里我們僅介紹在設定準確的屬性參數的前提下如何查看光效結果。

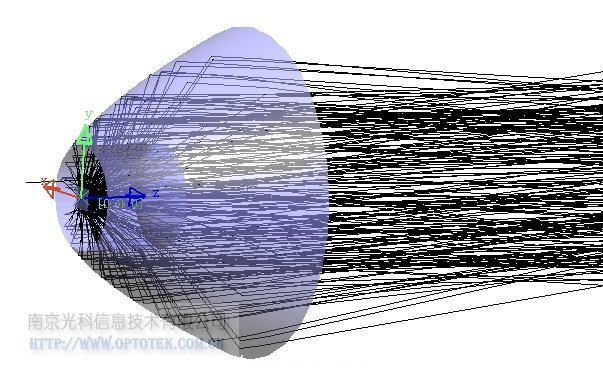

使用一個照明實例來進行說明，下面是我們的光學系統：

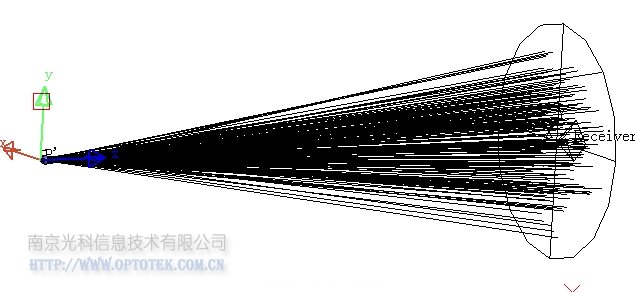

整體光路，在進行光線追跡后的效果。

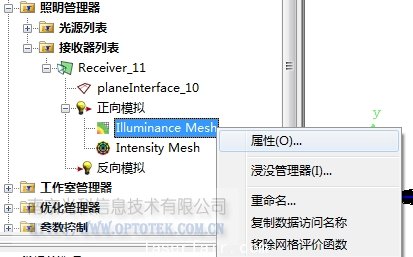

查看接受器上的照度網格。

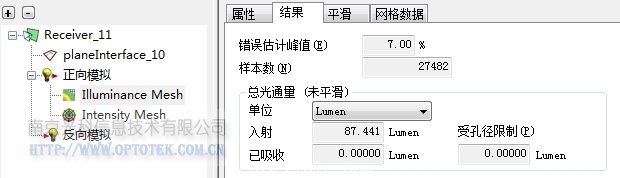

照度網格結果，其中我們關注的是入射到此接收器上的光通量為87.441 lm。

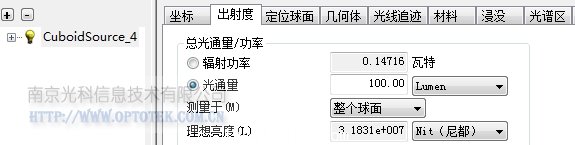

確認一下光源發射的光通量，為100 lm。
結論：光效為87.441lm / 100lm= 87.441%。
除此之外，在這個結果數據上您還可以看到：平均照度，最大、最小照度等信息。
轉載請注明出處。
