單刀直入，能賺錢的激光設備工藝有如下：
1）激光晶圓退火
2）激光解鍵合
3）激光晶圓開槽
4）激光晶圓切割
5）激光晶圓飛拋
6）激光MEMS切割
7）激光晶圓切割道邊打標
8）激光切割I(lǐng)C載板
9）激光晶圓正面打標
10）激光芯片背面打標
11）激光固化材料
12）激光TSV鉆孔與IC載板鉆孔
目前，中國的半導體市場需求約占全球市場需求的三成。然而，在產能方面，中國大陸廠商僅掌握全球不到1％的12英寸晶圓產能，位于中國大陸（包括外商獨資）的12英寸晶圓產能則有8％。巨大的半導體市場潛力與制程技術的局限性并存，使得中國大陸成為投資半導體制造的熱點。
中國半導體產業發展迅速，半導體產業逐漸呈現向大陸地區轉移的新趨勢，為中國各行業的發展帶來了設備國產化的機遇。此外，政府政策大力支持半導體產業發展，大量資金將加速產業轉型升級和成熟發展。
目前，中國是世界上最大的集成電路市場，需求量巨大。近年中國通信基礎設施的建設、智能終端持續發酵，以及汽車智能、5G、物聯網、車聯網、智慧城市的建設等，為中國IC產業持續注入動力。加之，中國政府的積極引導進一步推動了半導體制造業的發展。可以預見，中國半導體產業將進入黃金時代，而這一切的背后都需要有強而有力的晶圓代工來支持。多年來，與歐美、日韓和臺灣省相比，中國芯片行業一直處于弱勢地位。近年來，中國在半導體行業的R&D投資逐漸增加，芯片市場占GDP的比重持續上升。
隨著激光技術的不斷發展以及激光技術深入半導體行業，激光已經在半導體領域多道工序取得成功應用。廣為熟知的激光打標，使得精細的半導體芯片標識不 再是個難題。激光切割半導體晶圓，一改傳統接觸式刀輪切割弊端，解決了諸如刀輪切割易崩邊、切割慢、易破壞表面結構等諸多問題。在集成電路工藝線寬越來越 小的情況下，LOW-K材料(K為介電常數，即低介電常數材料)越來越多的應用于集成IC中，由于LOW-K層傳統工藝很難加工，于是引入了激光開槽工 藝，利用激光將切割道中LOW-K層去除。目前12寸硅晶圓已廣泛應用于半導體集成電路領域，而且晶圓越做越薄，將薄晶圓鍵合于承載晶圓片上流片后通過拆 鍵和將兩部分分開，激光拆鍵以其高效率無耗材等諸多優勢成為關注熱點。另外激光還在鉆孔、劃線、退火等工序取得不錯的應用成果。
激光設備的優勢細化描述如下，列舉幾個工藝細節！
近年來制造產業的快速發展，高集成度和高性能的半導體晶圓需求不斷增長，硅、碳化硅、藍寶石、玻璃以及磷化銦等材料作為襯底材料被廣泛應用于半導體 晶圓領域。隨著晶圓集成度大幅提高，晶圓趨向于輕薄化，傳統的很多加工方式已經不再適用，于是在部分工序引入了激光技術。激光加工具有諸多獨特的優勢：
A. 非接觸式加工：激光的加工只有激光光束與加工件發生接觸，沒有刀削力作用于切割件，避免對加工材料表面造成損傷。
B. 加工精度高：脈沖激光可以做到瞬時功率極高、能量密度極高而平均功率很低，可瞬間完成加工且熱影響區域極小，確保高精密加工。
C. 加工效率高，經濟效益好：激光加工效率往往是機械加工效果的數倍且無耗材無污染。
1 激光隱形切割

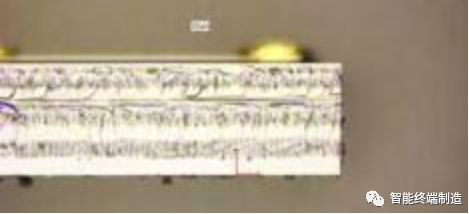

激光隱形切割是一種全新的激光切割工藝，具有切割速度快、切割不產生粉塵、無切割基材耗損、所需切割道很小、完全干制程等諸多優勢。其原理是將短脈 沖激光光束透過切割材料表面聚焦在材料中間，由于短脈沖激光瞬時能量極高，在材料中間形成改質層，然后通過外部施加壓力使芯片分開。中間形成的改質層如圖 1所示：
圖1 300μm厚晶圓截面圖
目前激光隱形切割技術廣泛應用于LED芯片、MEMS芯片、FRID芯片、SIM芯片、存儲芯片等諸多晶圓的切割，如圖2以硅襯底MEMS晶圓為例，可以看到隱形切割的芯片幾乎沒有崩邊和機械損傷。
圖2 MEMS晶圓激光切割效果圖
隱形切割也有它的局限性，由于隱形切割需要將特定波長的激光聚焦于物質的內部，所切割的物質必須對特定波長的激光具有較大的透射率，另外需要切割道內光滑以防止對照射的激光形成漫反射。目前隱形切割能夠切割Si、SiC、GaAS、LiTaO3、藍寶石、玻璃等材料。
2 激光表面燒蝕切割

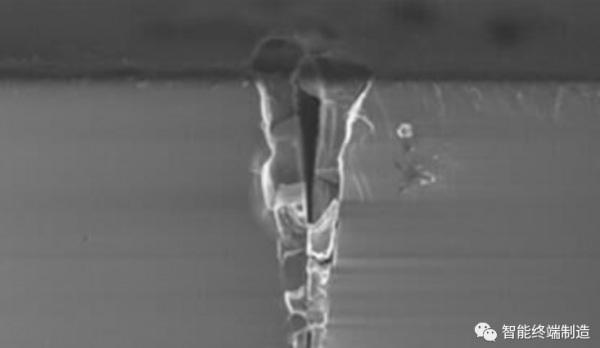

表面燒蝕切割是較為普遍的激光切割工藝，其原理是將激光聚焦于所需材料的表面，聚焦的地方吸收激光能量后形成去除性的融化和蒸發，在切割表面形成一定深度的"V"型口，然后通過外部施加壓力使芯片分開。切割完后的"V"型槽如圖3所示：
圖3 激光表面切割形成的"V"型口
激光表面切割具有更強的通用性，使用超短脈沖激光進行表面切割能夠很好的將熱影響區域控制在很小的范圍內。目前該激光切割技術廣泛應用于GPP工藝的晶圓、四元LED晶圓等晶圓的切割中。如圖4以四元LED芯片為例，我們可以看到激光表面切割能夠有較好的切割面。
圖4 激光表面切割截面以及切割效果圖
對比隱形切割技術，激光表面切割的工藝窗口更寬，但是它也有不足之處：
A. 切割效率往往低于隱形切割;
B. 部分晶圓切割前需要涂覆保護液，切割完后需要清洗保護液;
C. 晶圓越厚需要切割越深，表面的開口就越大，熱影響區也就越大。
針對激光解鍵合中，有微波等離子需求。那個廠家要這類設備，可以咨詢13510701028，已經大廠案例，且價格實惠，服務到位！
國內還有幾個重要晶圓激光工藝有待提高是哪些？
第一個是TSV鉆孔，第二個是晶圓飛拋。這兩個工藝基本被日本企業壟斷，國內要想快速在晶圓激光加工領域獲利，搞這兩個工藝就以了。
