在骨科植入耗材市場快速發展的大趨勢下，3D打印骨科植入物的商業化也進入了加速跑狀態。創新驅動型的骨科植入物制造商，通過創新驅動的研發在骨科植入物細分領域中打造自身的競爭壁壘。而3D打印技術正是骨科植入物創新的驅動力之一，深耕增材制造應用的企業已建立起競爭優勢。
在骨科植入物這個領域，有不同的材料可以選擇。根據3D科學谷的市場研究，當前代表性的材料包括金屬、陶瓷、PEEK等。
本期，3D科學谷將與谷友一起就骨科領域的金屬生物材料的分類及發展現狀進行深入的了解。
3D打印金屬生物材料3D科學谷
鈦合金
鈦合金的生物相容性、高比強度、高耐腐蝕性、重量輕、3D打印過程中熔合缺陷較少；與其他一些合金（例如 Co-Cr）相比硬度和摩擦學性能較差，應力屏蔽問題（可以通過定義孔隙率來改善）；可應用于許多金屬植入物，如關節、顱骨、牙科植入物等。
3D打印金屬生物材料-鈦合金3D科學谷
3D打印椎間融合器3D科學谷
根據3D科學谷的市場觀察，鈦合金骨科植入物方面的最新進展包括如下：
史賽克（Stryker）開發了專有的 AMagine 增材制造技術，其多款植入物產品中都安裝了通過該技術生產的3D打印部件，例如：在全膝關節植入物Triathlon Tritanium 中，創新性的脛骨基板和金屬背髕骨組件均是通過AMagine增材制造技術和SOMA設計的。

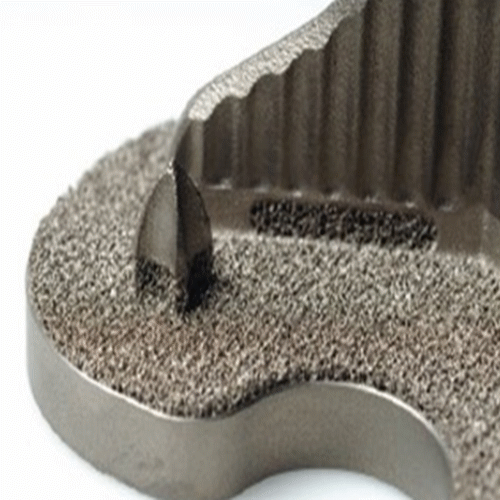

史賽克非骨水泥膝關節假體中的3D打印基板
根據史賽克，Triathlon Tritanium 基板是Triathlon 非骨水泥型膝關節產品組合的最新技術演變。它提供高度多孔的金屬生物固定物，可為外科醫生和醫院提供高性能和高效的結果。
施樂輝( Smith+Nephew )宣布推出非骨水泥型3D打印全膝關節系統LEGION CONCELOC。
施樂輝LEGION CONCELOC3D打印全膝關節系統
ConCELOC 先進多孔鈦是一項獲得專利的專有 3D 打印多孔結構技術，首次用于施樂輝2016 年推出的領先 REDAPTRevision Hip System。ConCELOC 在虛擬環境中創建，并通過 3D 打印增材制造來優化其多孔結構促進骨長入的結構。
2021年9月30日，由四川大學華西醫院周宗科教授牽頭主研，嘉思特華劍醫療器材（天津）有限公司設計制造的3D打印分區骨小梁生物型膝關節假體在四川大學華西醫院成功植入。該植入物在術中無需使用骨水泥，通過機械固定，即假體與骨組織的緊密結合，獲得假體的初始穩定性，遠期骨組織長入假體表面的微孔內部，實現由機械固定向生物內鎖固定的轉化，最終經過骨整合作用獲得良好固定，預期能夠獲得更長的假體壽命。
臨床方面，2020年1月7日，上海九院骨科郝永強教授團隊利用3D打印技術，為患者樊女士成功實施了右肘腫瘤精準切除和植入了為她“量身定制”的3D打印肘部（肱骨遠端）個性化重建假體的手術。“私人定制”的鈦合金人工假體幫患者如愿地保住了完整右上肢，且肘關節功能大為改善。此臺手術不僅是1月1日施行《定制式醫療器械監督管理規定（試行）》后完成的第一臺定制式醫療器械植入手術，據悉，此前郝永強教授團隊在戴尅戎院士帶領下已為近200名患者實施了3D打印個性化假體重建手術。
不過即使是最先進的鈦植入物，其使用壽命也很有限，植入物會失去與骨骼的附著力，從而導致疼痛并限制患者的活動能力。
3D打印植入物多孔表面的模量低于常規植入物，所以金屬植材料和骨骼之間的剛度差異會減小，這使得植入物與骨骼之間能夠更好的“貼合”，并實現有效的骨整合。
應力屏蔽是指當兩種模量不同的材料放在一起使用時，模量大的材料承擔更大的應力。以常見的植入物制造材料鈦合金為例，當該材料被移植入體內，由于鈦合金的模量遠大于人體骨骼的模量，所以鈦合金承擔更多的應力作用，這將不利于新骨的生長。
制造商在不斷探索出各種策略來延長植入物的壽命，包括使用不同的材料，尤其是具有模仿骨骼特性，表面功能化的材料，以及輸送活性劑以促進骨骼生長和抵御感染的材料。因此，理想的植入物需要具有多種功能才能持續一生。
鈷鉻合金
鈷鉻合金是另一種仍然需要用于植入物的“主力”合金，特別是用于股骨膝關節部件和雙活動髖關節杯，目前臨床上仍然沒有其他材料可以反映其特性。不過雖然鈷鉻合金和 Ti64 都非常適合通過L-PBF和EBM工藝來加工，但并非所有患者都適合鈷鉻合金植入物。
根據3D科學谷的市場研究，鈷鉻合金具有高的生物相容、高硬度、耐磨和耐腐蝕。不過大多數 Co-Cr 合金都包含會引起過敏反應的 Ni，主要作為短期植入物、牙科替代物和過度使用的植入物，例如髖關節和膝關節替代品。
最近的發展方面，根據3D科學谷的了解，國際上SLM Solutions 針對髖臼杯、椎間融合器這兩種3D打印植入物重點量產領域，開展了研究與應用積累。例如，針對髖臼杯增材制造開發了60微米的成熟3D打印工藝參數，并可以實現髖臼杯內部無支撐打印，減少了后處理的工作量。
鈷鉻合金膝關節3D打印植入物。來源：SLM Solutions
在膝關節應用領域，SLM Solutions在30微米成熟工藝的基礎上，不斷開發鈷鉻合金60微米參數工藝。
鉭合金
根據3D科學谷的了解，鉭合金具有良好的生物相容性、高耐腐蝕性、高強度和彈性模量。不過在增材制造方面，具有一定程度的挑戰，包括高成本和密度、應力屏蔽問題（與 Ti 相比具有更高的彈性模量。總體來說，鉭合金適合用作小型植入物部件、多孔植入物、用于增強骨整合特性的植入物涂層。
3D打印多孔鉭金屬已在脊柱、髖關節和肢體靜脈曲張手術中進行了臨床應用，并取得了良好的臨床療效。3D打印多孔鉭金屬不但能實現仿生骨小梁結構的設計和制造，還具有良好的細胞黏附性和生物相容性。同時，這種材料的彈性模量和強度適合局部環境。臨床實驗結果表明，3D打印多孔鉭金屬能與骨骼緊密結合，術后功能恢復的效果令人滿意。實驗結果和臨床結果均證實3D打印能精確控制尺寸，并具有良好的療效。
在臨床方面，根據3D科學谷的市場觀察，2021年7月，在陜西省重大智能制造專項的支持下，空軍軍醫大學西京醫院骨科首次將鉭金屬3D打印的長節段人工椎體，運用于脊柱惡性腫瘤整塊切除后的缺損重建。
鉭金屬3D打印椎體外觀圖
在國產高精度電子束3D打印裝備上，解決了高熔點鉭金屬精準熔化的難題，快速高效打印出個體化鉭金屬假體，為骨缺損增材制造中的異形性、骨長入和力學問題提供了解決方法。相信在不久的將來，個體化和組配式鉭金屬3D打印假體能夠在經濟和普適性方面得以大幅提高，在為廣大患者解決病痛的同時，為骨科硬組織修復重建貢獻解決方案。
不銹鋼
另一種正在使用的植入材料是用于骨板（以及手術工具）的不銹鋼。然而，雖然可以使用 EBM 創建這些植入物，但需要執行額外的表面處理步驟以獲得合適的產品。因此，目前不銹鋼通常通過選區金屬激光熔化金屬3D打印技術來加工。
根據3D科學谷的了解，不銹鋼材料具有可接受的生物相容性、高拉伸強度和彈性模量、低制造成本、可用性、韌性、更高的熱導率，因此與鈦合金相比，表面光潔度更好。不過由于由于長期降解和合金元素的釋放，潛在的炎癥反應。Fe 的釋放會對細胞產生不利影響，不銹鋼主要用于短期植入物和螺釘以及手術工具。以及作為牙科和整形外科植入物以及手術器械的應用。
鎂合金
鎂及其合金被譽為革命性的金屬生物材料，受到了廣泛研究和臨床探索。根據3D科學谷的市場研究，鎂基合金具有可接受的生物相容性、高拉伸強度和彈性模量、低制造成本、可用性、韌性、更高的熱導率，因此與鈦合金相比，表面光潔度更好。不過鎂基合金由于長期降解和合金元素的釋放，潛在的炎癥反應。Fe 的釋放會對細胞產生不利影響，鎂基合金主要用于短期植入物和螺釘以及手術工具，以及作為牙科和整形外科植入物以及手術器械的應用。
在科研進展方面，《自然》于2017年首次發表的超納米雙相鎂合金是一種具有極強顆粒崩解性且能生物降解的金屬；它的應用不僅推進了3D打印的發展，而且開啟了4D打印的機遇之門。
不過鎂合金的增材制造加工過程中充滿挑戰，鎂合金在3D打印過程會產生嚴重的粉體飛濺，這是由于鎂合金蒸發溫度低且蒸汽壓高，這種現象與鋼、鈦或鋁合金的AM過程有很大的區別。粉體飛濺會顯著降低鎂合金增材制造過程的穩定性，因為一些鎂粉會沿掃描路徑被蒸汽移除，在隨后的掃描道次中則很可能在此處產生缺陷，因此在鎂合金AM過程中必須采取補充粉體的策略。
SLM制備鎂合金的主要目標是得到高的致密度以及避免可能的缺陷，其中最常用的方式是調整過程相關參數（即激光功率、掃描速度、掃描線寬等）。通過提高激光掃描速度或降低激光功率可以降低粉體飛濺；此外，鎂合金的化學成分也應根據其不同的裂紋敏感性進行適當的甄選。同時還應提高3D打印時基板的初始溫度，以縮小基板與金屬粉末之間的溫度梯度，從而進一步避免熱裂紋的形成。
