3D打印工藝是基于離散—堆積原理，由零件三維數據驅動， 采用材料逐層累加的方法制造實體零件的快速成形技術。該成形方法是將產品數字化設計、制造、分析高度一體化，不僅能夠顯著縮短研發周期和研發成本，而且越是結構復雜、原材料附加值高的產品，其快速高效成形的優勢越顯著。3D打印工藝目前在模具制造、工業設計、汽車、航空航天和醫療產業、土木工程、軍事等領域都有所應用，并將逐漸取代傳統工藝。
梁賀博士對3D打印科研工科作一直保持著旺盛的進取精神，不斷挖掘、擴展新研究工藝。他2012年博士畢業后曾經在北京有色金屬研究總院從事多年科研工作，現擔任山東歌爾股份有限公司結構部總監級高級工程師，已經發表文章20篇，有5篇被SCI和EI收錄，先后申請25項專利，已經授權10項發明專利，4項實用新型專利。梁賀研究方向為的新型3D打印工藝，主要包括大型零件3D打印和小型零件3D微納打印。
目前大型金屬3D打印制造技術主要有：激光同軸送粉打印工藝、電子束熔化和電弧增材制造技術等。
激光同軸送粉3D打印技術是采用同步送粉方式，將金屬粉末輸送至加工點，同時高功率激光將金屬粉末熔化，按照預設軌跡逐層沉積，最終形成金屬零件。可適用于不銹鋼、工具鋼、鈦合金、鋁合金、鎳基合金、炭化鎢硬質合金、鎢鉻鈷合金、鈷鉻鉬合金、青銅合金、貴金屬合金等多種金屬材料，激光同軸送粉3D打印還能進行零件修復及表面合金化等多種加工工藝，如圖1所示。

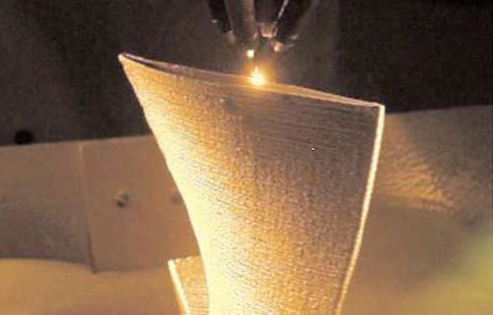

圖1 同軸送粉激光3D打印
電子束選區熔化金屬3D打印采用電子束作為能量源，在高真空環境下通過逐層熔化金屬粉末的方式制造實體部件。由于電子束的功率高、材料對電子束能量吸收率高，該技術具有制件致密度高、氧含量少、不易變形開裂、粉末耗材價格低、打印效率高等特點，在金屬材料特別是難熔難加工金屬材料的3D打印方面具備獨特優勢和應用價值，在骨科醫療、航空航天等領域應用廣泛，如圖2所示。
圖2 電子束選區熔化金屬3D打印示意圖
電弧增材制造技術以電弧為載能束，采用逐層堆焊的方式制造金屬實體構件，該技術主要基于TIG、MIG等焊接技術發展而來，成形零件由全焊縫構成，化學成分均勻、致密度高，開放的成形環境對成形件尺寸無限制，成形速率可達幾kg/h，但電弧增材制造的零件表面波動較大，成形件表面質量較低，一般需要表面二次機加工，相比激光同軸送粉、電子束增材制造，電弧增材制造技術的主要應用目標是大尺寸復雜構件的低成本、高效快速近凈成形，如圖3所示。
圖3 電子束選區熔化金屬3D打印示意圖
但這三種工藝都存在共同的缺點：
（1）3D打印時零件應力變形大，需要增加較多的額外余量尺寸，造成一定的材料和工時的浪費，增加了生產成本，降低了生產效率，后續需要進行去應力退火，因此打印特大型零件受到了退火爐尺寸的限制；
（2）對導熱性能不同的材料，零件打印效果都有一定的缺陷，熱導率較低的TC4鈦合金打印后為網籃組織并伴有少量的魏氏過燒組織，銅合金和鋁合金等熱導率較高的材料打印時有較多的微裂紋缺陷，成形效果不理想；
（3）零件打印后經常有融合不良問題，內部存在微裂紋或氣孔，進行無損檢測后缺陷較多，無法滿足驗收要求；
（4）零件退火后晶粒粗大，直徑一般超過100微米，遠大于傳統工藝加工零件的晶粒，機械性能和抗疲勞性能較低。
針對這種情況，梁賀博士首次提出了“3D打印、感應加熱和超聲高頻微鍛”三位一體的3D打印工藝，即在零件3D打印部分高度后，對整層打印平面進行感應加熱和超聲高頻微鍛處理，主要用于消除應力和細化晶粒組織。
根據打印零件的尺寸確定采用感應器加熱的外形尺寸、 電源功率和頻率，感應加熱裝置與3D打印傳動機構一起固定，通過程序對整體的打印平面進行感應加熱掃描，感應加熱的溫度根據具體材料確定，一般要求加熱到再結晶溫度以上。由于3D打印增材制造屬于近凈成形，不能采用傳統大變形量鍛造工藝，因此采用超聲高頻鍛打工藝對加熱后的工件部分進行超聲微鍛，達到去應力和晶粒細化的目的。
該工藝的主要優點是：
（1）及時去除3D打印時零件的應力變形，無需增加過多的額外尺寸余量，避免了材料和工時的浪費，節約了生產成本，提高了生產效率，后續無需進行去應力退火，因此可以打印特大型零件；
（2）該工藝適用于所有金屬材料的3D打印，可以根據不同材料的導熱性能和加工性質設置3D打印、感應加熱和超聲微鍛的工藝參數，可以完全消除TC4鈦合金的網籃組織和魏氏過燒組織，同時消除銅合金和鋁合金等熱導率較高的材料3D打印時產生的微裂紋缺陷；
（3）該工藝打印的零件不會發生融合不良問題、微裂紋或微氣孔，無損檢測后無缺陷；
（4）零件打印后的金相組織直接為細小等軸晶粒，直徑不超過20微米，基本達到傳統工藝加工零件的晶粒，機械性能和抗疲勞性能比傳統3D打印工藝明顯提高。
作為山東歌爾股份有限公司結構部總監級高級工程師，梁賀博士還積極探索用3D微納打印技術提升傳統電子行業，3D微納打印是通過使用微納米材料來噴印10微米到數毫米寬的精細電子線路，實現3D噴印，基本原理如圖4所示。
在霧化器里注入納米漿料，加入超聲和氣場霧化漿料成氣溶膠，霧化后的漿料（顆粒粒徑3-5微米）通過傳輸裝置過濾后到噴頭，噴嘴兩側加有氣場，噴出的漿料不會接觸噴頭，噴頭到基板的距離可調節在1-5毫米，直接在3D基板上噴印。
氣溶膠噴射3D打印的最大優勢在于漿料使用范圍廣，包括導電漿料，電解質，聚合物和粘合劑等，并且可以在低溫襯底上沉積這些材料從而實現一系列的應用，而該工藝獨特的工作原理決定了氣流噴印可以打印出很細的線寬，微納3D打印過程如圖5所示。
1-5
mm
3
4
5

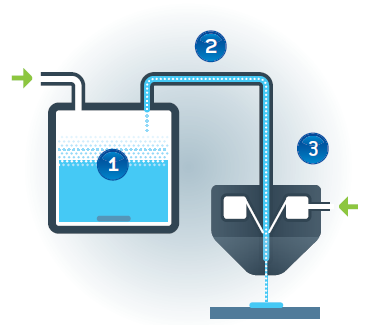

圖4 3D納米氣溶膠噴射基本原理

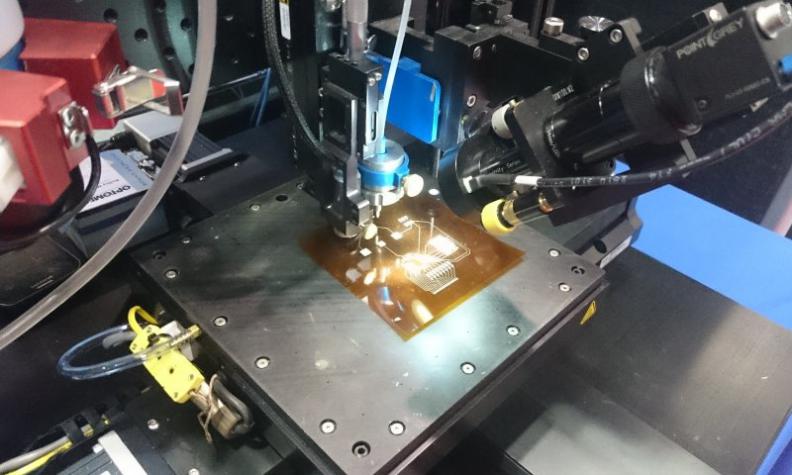

圖5 3D微納打印打印過程
微納3D打印具有以下優點：
（1）打印液滴直徑小，微納3D打印產生的液滴能夠比針頭尺寸小一個數量級，可以實現亞微米級，納米級的打印分辨率，單層打印厚度可達100納米以下，最小打印線寬可達10微米；
（2）打印材料廣泛，絕緣或導電性質的液體、有機及無機材料、各種溶液或懸濁液都可以用來打印；
（3）噴頭不易堵塞，微納3D打印是使用超聲和高壓氣場將氣溶膠流體從噴嘴噴出，能夠克服因為流體粘度太高而噴嘴堵塞的問題；
（4）精度高，由于噴嘴與接收基板之間的距離很小，能夠減小因為空氣擾動等導致的定位誤差，精度高，可控性好；
（5）無需制作模板可以實現即時設計，即時打印，同時可以在平面/曲面/立體結構上打印，打印效率高，一臺設備打印的產品年產可達上百萬片；
（6）應用范圍廣，非常適合于復雜和高精度圖案化，在柔性電子制造中具有廣泛的應用前景，同時可在一些如發光二極管、生物打印技術、超材料等特殊領域可以開展應用。
目前，梁賀博士主要通過研究微納打印的材料性能、氣溶膠形成工藝和微納打印工藝，開發手機天線及各類傳感器的大規模、微尺寸及柔性化制造之路，順應消費類電子產品的發展潮流，爭取盡早實現由普通電子產品向可穿戴智能產品的跨越式發展。
