當前，隨著3D掃描和3D打印技術在醫學領域的逐步普及，國內外的一些支具工作室、矯形器中心已經引入了全新的3D數字化支具定制流程并從中獲益。
OT4公司位于德國慕尼黑，成立于2018年4月，借助3D掃描和3D打印技術，在兩年內已經為上千位患者提供了支具定制服務。

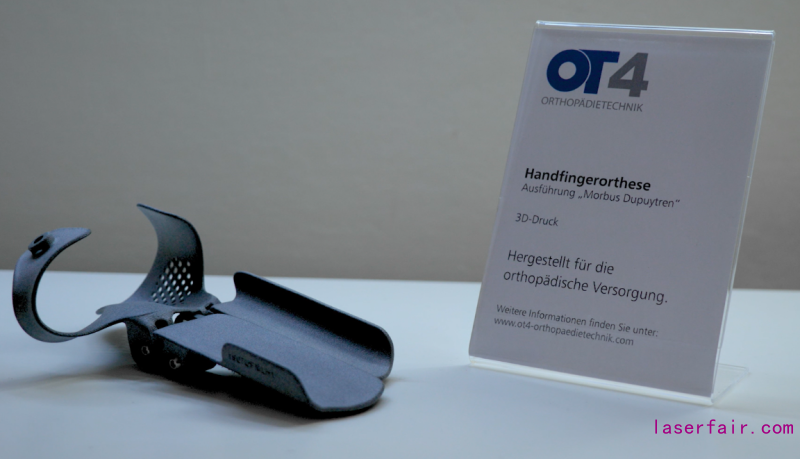

Markus Burkhardt是一位職業的矯形外科技師，同時也是OT4公司的創始人。他的工作室目前有8名職員，專門提供3D打印的個性化定制支具。
OT4公司的服務流程基本是這樣的：
1.首先，患者帶著醫院的診療方案來到OT4，由職業的矯形外科技師判斷并制定矯治方案。

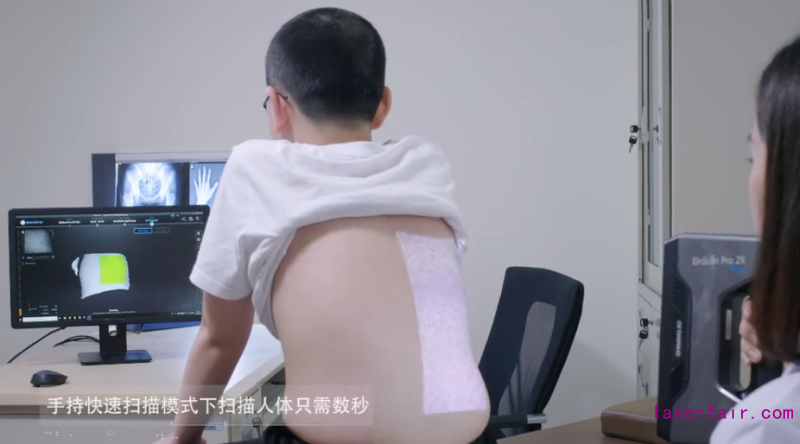

2.然后，由技術工程師使用EinScanPro 2X Plus掃描儀對相關部位進行3D掃描，獲取到現狀的3D數據。
3.接著，在3Dsystems公司的FreeForm 觸覺式設計系統的輔助下，OT4的工程師會展開個性化支具的CAD設計。
4.最后，支具完成3D打印后交付給患者。
這樣的數字化的支具定制流程，非常高效和友好。對于患者來說，不再需要被糊上厚厚的石膏繃帶，只需要接受非接觸式的3D掃描，就可以完成“取模”，避免了患處疼痛，也更加清潔衛生。而對于醫生和矯形技師來說，數字化的支具定制流程，最大程度減少了工序的復雜度，提高了支具定制效率，并且能夠?yàn)榛颊咛峁┢ヅ涠雀玫碾S形支具，獲得更好的客戶滿意度。
“EinScan掃描儀能夠輸出非常優質的3D數據，幫助我們?yōu)榛颊咛峁└玫囟ㄖ苹Ь摺！薄聡?guó)慕尼黑OT4支具定制公司創始人Markus Burkhardt說
如今，OT4公司是先臨三維在德國慕尼黑當?shù)氐?D掃描儀經銷商，會不定期開展醫療輔具定制的workshop活動，為醫療工作者提供3D掃描和數據設計培訓。
在中國，也有類似OT4這樣的專業工作室可以為患者提供支具的個性化定制服務。
上海的梅釗脊柱側彎工作室，是一家專業提供脊柱側彎矯形支具的服務商，與先臨三維公司合作，推出了“華支”品牌3D打印矯形支具。工作室的創始人梅釗，是國家矯形器技能大師(全國共2位)。
脊柱側彎對青少年的危害很大，國內普查發病率達到5%。我國15歲以下的兒童達3億多，相當于有1500多萬的孩子存在脊柱側彎風險。
傳統矯形器制作需要先制作患者身體石膏模，再根據石膏模型進行矯形器翻模制作，后期修形打磨，存在著變形大、固定點不準確、制作工作環境差等問題。
(傳統的矯形器定制流程)
梅釗脊柱側彎工作室引入了3D掃描和3D打印技術，以一種新型的三維數字化的矯形器治療方案流程，為患者提供了身體隨形性好、美觀透氣、舒適性和矯形效果都更好的脊柱側彎矯形支具。

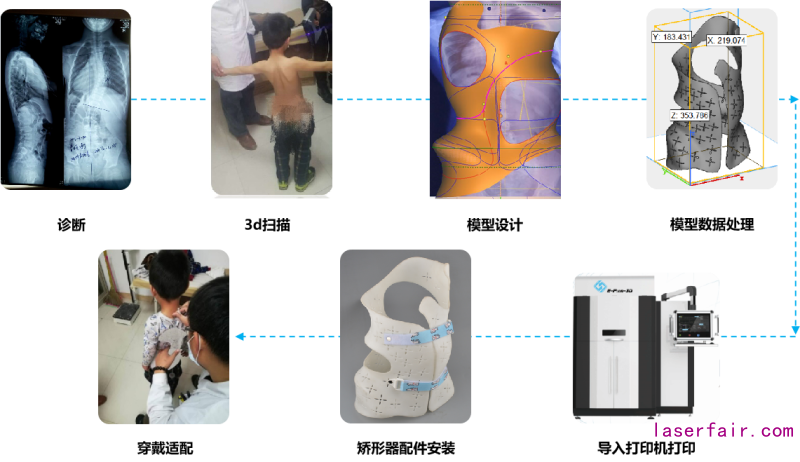

(三維數字化的矯形器治療方案流程)
先臨三維自2017年起，與梅釗脊柱側彎工作室、瑞哈國際等國內的脊柱矯形支具公司合作，已經陸續為近500位中國脊柱側彎患者提供了支具定制服務。
(側彎30度，佩戴后調整到10度)
(側彎25度，佩戴后矯正到7度)
(脊柱側彎矯形器——尼龍)

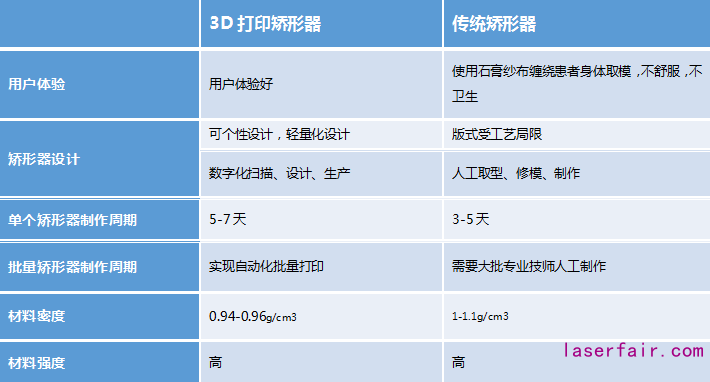

3D打印矯形器vs 傳統矯形器
技術之美，在于把復雜變得簡單。
技術之美，在于有人性化和溫度。
3D數字技術本身不是目的，改善人類生產與生活的創新創造，才是我們的終極目標!
實現復雜結構產品柔性生產，讓個性化產品走進億萬家庭。
