產品名稱：艾貝特全自動激光焊接機

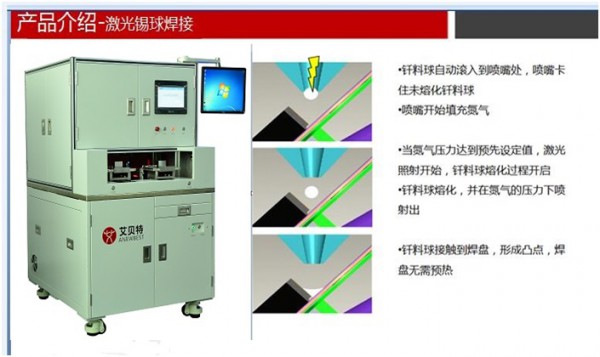

一、產品外觀
二、激光焊接機介紹
2.1產品簡介
激光通過光纖傳輸，輸出口安裝于錫球出口上方，在環形腔體上放置有供高壓氣進入的入口，通過激光融化錫球，然后高壓惰性氣體可保證有足夠的壓力將熔化的錫球滴落，又可以保證熔化的焊錫不會被氧化，焊接精度高，焊接效果好，尤其適用于極高精度的焊錫需求。
2.2產品工作原理
三、產品特點
3.1 適用于高精度焊接，精度±10um，產品最小間隙100um；
3.2 錫球范圍可供選擇范圍大，直徑0.1 mm—0.76 mm；
3.3 應用于鍍錫、金、銀的金屬表面,良率99%以上。
四、技術優點
4.1 加熱、熔滴過程快速，可在0.2s內完成；
4.2 在焊嘴內完成錫球熔化，無飛濺；
4.3 不需助焊劑、無污染，最大限度保證電子器件壽命；
4.4 錫球直徑最小0.1mm，符合集成化、精密化發展趨勢；
4.5 可通過錫球大小的選擇完成不同焊點的焊接；
4.6 焊接質量穩定，良品率高；
4.7 配合CCD定位系統適合流水線大批量生產需求。
五、技術參數
六、適用范圍
激光焊接機主要是對鍍金、銀及錫的焊盤上連接元件進行表面貼裝焊接。
七、應用領域
激光焊接機適用于FPC與PCB的微小連接及成夾角的連接，即立體焊接，同時可用于BGA植球。可對焊點進行工藝訂制，即不同焊點采用不同焊接并藝焊接。
7.1 微電子行業：高清攝像模組、手機數碼相機軟板連接點焊接、精密聲控器件、數據線焊點組裝焊接、傳感器焊接。
7.2 軍工電子制造行業：航空航天高精密電子產品焊接。
7.3 其他行業：晶圓、光電子產品、MEMS、傳感器生產、BGA、HDD(HGA,HSA)等高精密部件、高精密電子的焊接。
