18650鋰離子電池具有容量大、壽命長、安全性能高等特點，因其體積小，重量輕，使用方便，而廣泛應用于電子品消費、機動車和能源市場。18650電池也是目前世界上最成熟、最穩定的電池組合，至今仍占據領先位置。

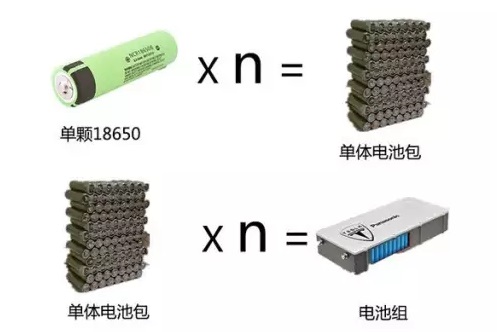

Tesla Model S有7104節18650電池，2015年我國生產18650電池約幾十億節，并呈指數式增長。快速增長的市場需求對生產工藝及效率提出了更高的要求。

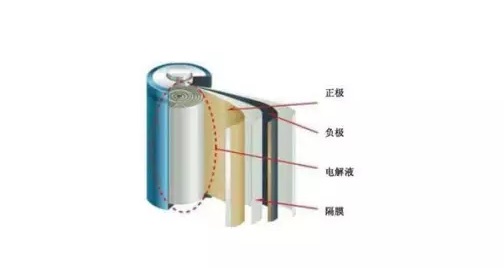

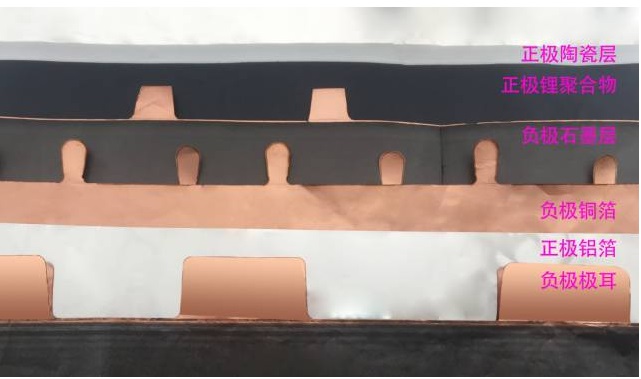

18650電池是典型的薄膜電池，由正極極片、隔離膜和負極極片間隔卷繞構成，如下圖所示。
在最主要的環節——極耳切割及高速分條中，要求切割邊緣毛刺高度小于0.01mm，熱影響區小于0.08mm，切割速度400~600mm/s，創鑫MFQ-100W脈沖光纖激光器的高速、高精度、高穩定性得到充分發揮。

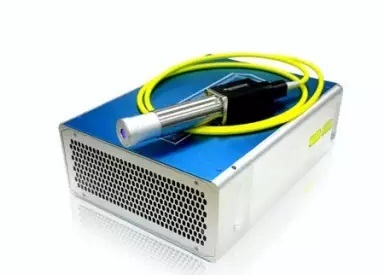

創鑫MFQ-100W在18650電池極片切割應用

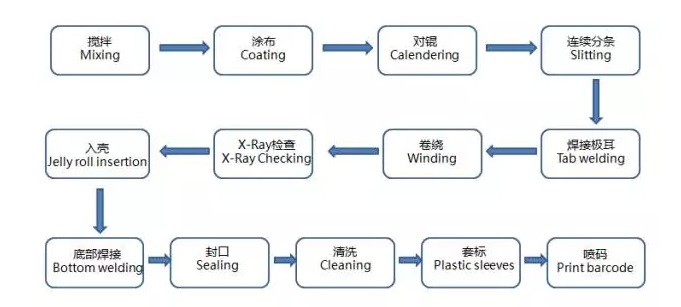

創鑫MFQ-100W脈沖光纖激光器應用于連續分條(Slitting)中，實現極片極耳高精度切割成型，極片高速自動分條工藝。

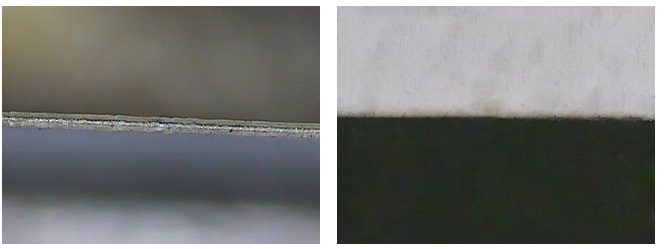

創鑫MFQ-100W切割正極陶瓷層
速度：500mm/s；功率：100%；頻率：100KHz。
正極陶瓷層中間為鋁箔，兩邊為白色絕緣陶瓷層，厚度100μm，切縫層次明顯，棱角分明，邊緣整齊無掛渣。熱影響區域小于0.03mm

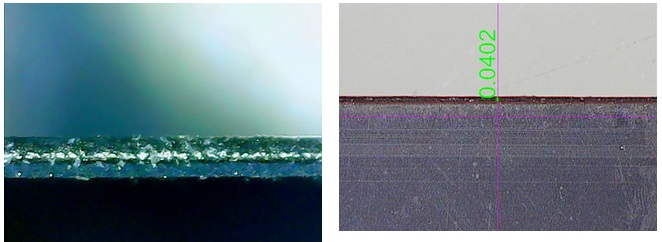

創鑫MFQ-100W高速正極極片切割
速度：800mm/s；功率：100%；頻率：160KHz。
正極片中間為鋁箔，兩邊為鋰離子聚合物，厚度100μm，切縫層次分明，邊緣平整，熱影響區域小于0.04mm

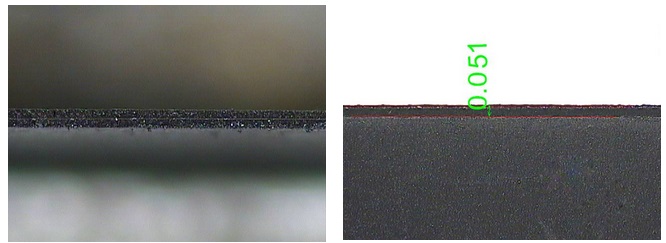

創鑫MFQ-100W負極極片切割
速度：1100mm/s；功率：100%；頻率100KHz。
負極極片中間為銅箔，兩邊為電鍍石墨層，切縫層次分明，邊緣平整，無熔珠，熱影響區域小于0.051mm厚度80μm

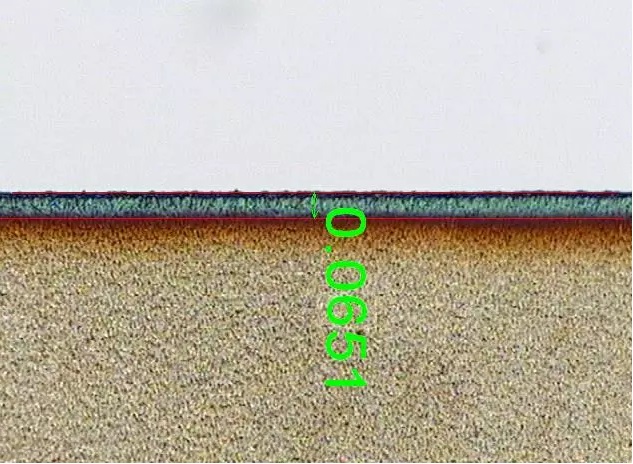

創鑫MFQ-100W切割負極極耳銅箔
速度：2200mm/s；功率：90%；頻率：160KHz。
銅箔厚10μm，切縫整齊，邊緣無毛刺，熱影響區小于0.065mm

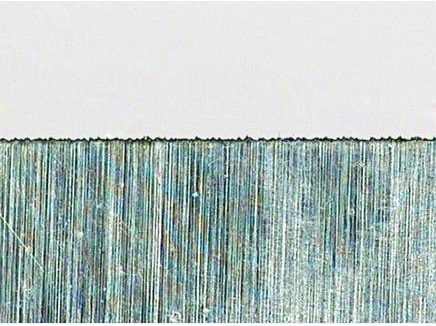

創鑫MFQ-100W切割正極極耳鋁箔
速度：1800mm/s；功率：95%；頻率：160KHz。
拉絲面鋁箔厚度40μm，切縫毛刺約0.007mm。熱影響區小于0.01mm
創鑫MFQ-100W的光學特性
