一、典型的高功率光纖激光加工系統一般包括以下幾個基本單元：

　　1.高功率光纖激光器系統

　　①.傳輸光纖/操作光纖

　　②.光閘/光纖耦合器

　　③.激光模塊

　　④.激光模塊電源

　　⑤.制冷機組

　　⑥.控制接口

　　⑦.監控軟件

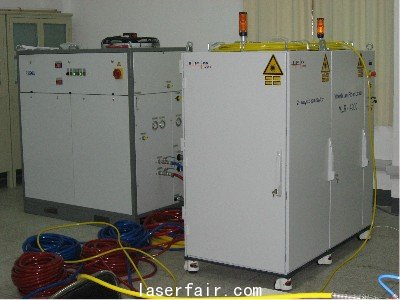

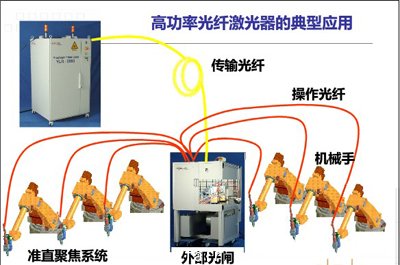

典型光纖激光器系統

IPG光纖激光器內部結構

　　2.準直與聚焦系統：在外殼內，同中心光軸地置有發射可見光束的半導體激光二極管和聚焦透鏡。聚焦透鏡將可見光束聚焦耦合進入準直光纖內，由活動連接的輸出耦合頭耦合進入激光工作光纖內，從激光工作光纖輸出端觀察激光工作光纖與準直光纖的相對位置并調整兩者準直位置后，去掉準直光纖，接上泵浦源的泵浦光輸出光纖。

　　3.運動機構

　　4.控制系統

　　5.輔助系統

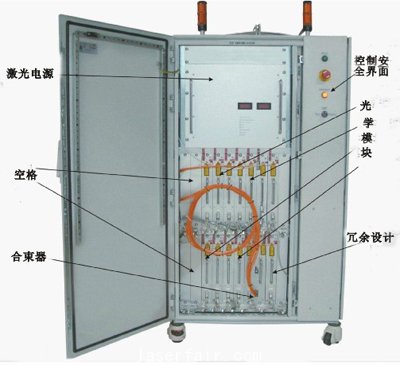

二、IPG光纖激光器內部結構

　　1.激光電源：該機柜可安裝10--40KW激光電源，最高可支持12KW激光輸出。

　　2.空格：空余空間可為將來激光器升級預留出位置。

　　3.合束器：合束器將單模光纖耦合進傳導光纖內，性能穩定。該和束器可以進行更換。

　　4.控制安全界面：控制和安全界面均按照工業標準設計，客戶也可以按照自己需求選擇其他界面如Tnterbus和PROFINET等。

　　5.光學模塊：光纖激光為模塊化設計，每個模塊可產生幾百瓦甚至上千瓦激光。

　　6.冗余設計：IPG為高功率激光器配備了備用模塊，一旦莫一模塊發生了故障，備用模塊會自動啟動，保持激光器穩定輸出。

　　三、IPG光纖概述

　　1.光纖的外形

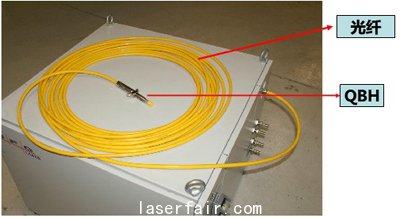

光纖激光器外觀

　　2.光纖的功能

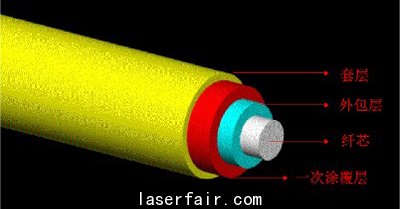

　　3.光纖的結構

　　4.激光傳輸的機理

　　光纖是一種高度透明的玻璃絲，由純石英經過復雜的工藝拉制而成的，光在纖芯和包層之間的界面上反復進行全反射，并在光纖中傳遞下去的傳導工具。

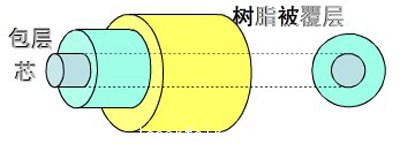

　　光纖=中心部分（芯Core）+同心圓狀包裹層（包層Clad）+涂覆層　　

　　5.可提供光纖的連接頭形式

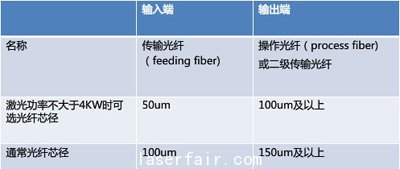

　　6.可提供的光纖纖芯徑及長度

光纖

光纖耦合器

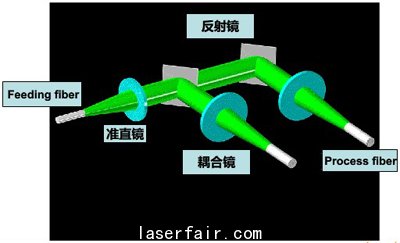

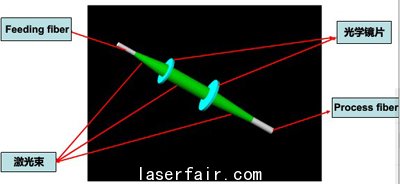

光纖耦合器與原理圖

光纖耦合器類型

光閘

光閘光學原理圖

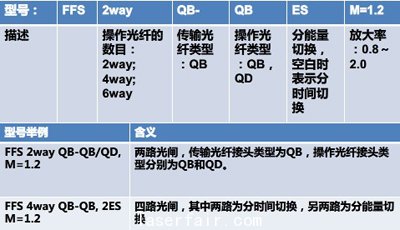

光閘種類

　四、激光模塊

　　如果激光器中有多個模塊，可以通過LaserNet軟件有選擇性的使用其中的一個或幾個。

　　如果激光器中含有備用模塊，如其中的某個模塊損壞，備用模塊會自動開啟。

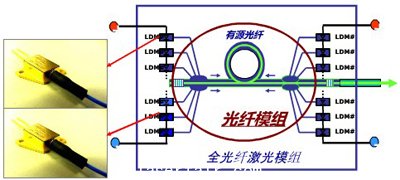

激光模塊及構成

　　特點：

　　1.體積小，高度集成的全光纖設計

　　2.并聯單芯結二極管激光模塊組合

　　3.側面泵浦

　　4.堅固的機械結構，耐沖擊穩定性極強

　　5.超高的溫度穩定性

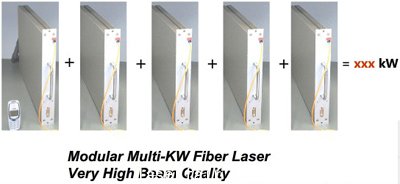

激光模塊的組合

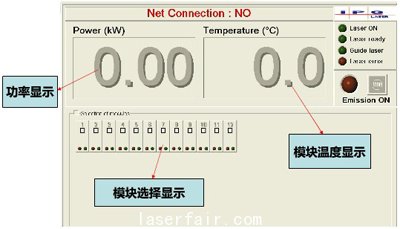

激光模塊的監控

激光模塊電源

電源狀態監控

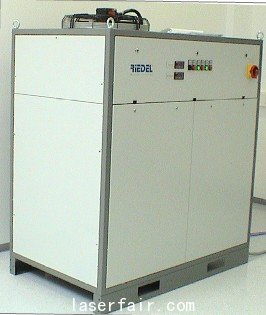

制冷機組

鏈接方式

IPG標配的兩種制冷機

激光器有關制冷器的接口

五、激光器的幾種運行模式

　　1.內控模式：激光功率和開關光均由LaserNet通過網線控制

　　2.模擬量控制：激光功率和開關光均由外部信號控制

　　3.外控模式：激光功率由LaserNet設定，開關光由外部信號控制

　　4.Hardwiring控制模式：所有激光參數都有機械手控制#p#分頁標題#e#

相應的接口

　　六、激光器型號綜述

　　1.YLS-xx-SM series---------FEEDINGFIBER直接輸出的單模光纖激光器

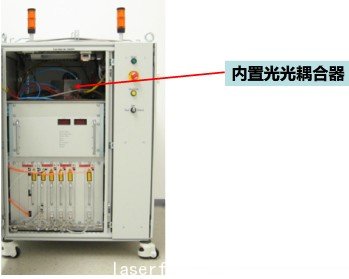

　　2.YLS-xx-SM-CT-series------在機柜上部帶有光光耦合器的單模光纖激光器

　　3.VLS-xx series------------FEEDINGFIBER直接輸出的多模光纖激光器

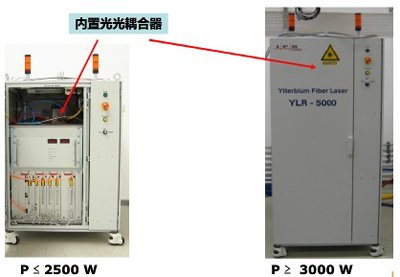

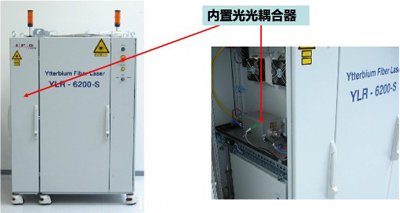

　　4.YLS-xx-C series----------在側邊帶有光光耦合器的多模光纖激光器

　　5.YLS-xx-CT series---------在機柜上部帶有光光耦合器的單模光纖激光器

　　6.YLS-xx-S2(SS2) series----在激光側邊帶有兩路光閘的多模光纖激光器

　　7.YLS-xx-S4(SS4) series----在激光側邊帶有四路光閘的多模光纖激光器

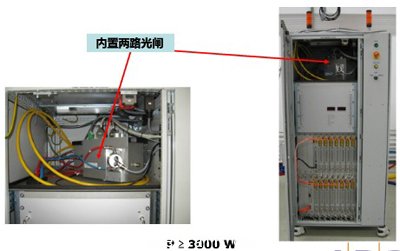

　　8.YLR-xx-ST2(SST2) series--在機柜上部帶有兩路光閘的多模光纖激光器

　　9.YLR-xx-yy-WW series------配備水冷制冷機的光纖激光器

　　10.YLR-xx-yy-QCW series----帶QCW選項的多模光纖激光器

　　11.S2（4，6）-xx series，remoteBS--帶遠控二（四，六）路光閘光纖激光器

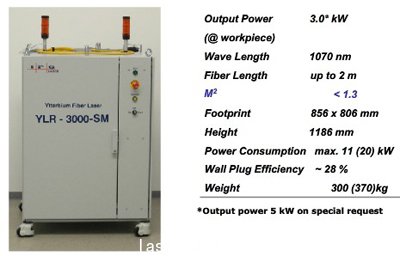

YLR-3000（5000）-SM Fiber Laser

YLR-xx-SM-CT series specifications

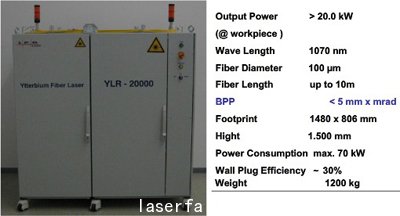

YLR-20000 Fiber Laser

YLR-XX-C series specifications

YLP-XX-S2（SS2) seriesspecifications

YLR-XX-CT series specifications

YLP-XX-S2（SST2) seriesspecifications

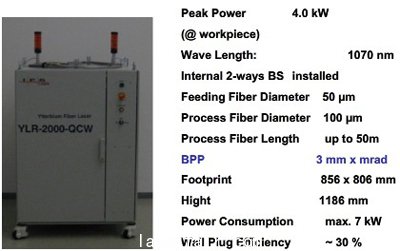

YLP-2000-S2T-QCW Fiber Laser
