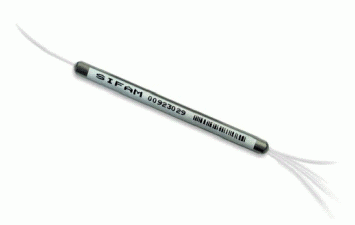

可見光波段光纖耦合器能實現可見光范圍內光束的分離與組合。本公司提供一系列適用于450nm~700nm可見光范圍內的產品。每種產品對特定的波段進行了優化，供用戶選擇。
本產品采用了古奇公司的低損耗熔融光纖制作工藝，特別適用于顯示系統、傳感器和生物醫學系統等。
本產品不會產生光泄漏，因此不需要進行光學準直；而且本產品不會產生不需要的光學反射。此外，它的輸出光纖頭能直接與光束傳遞系統直接連接。
如果用戶需要能組合可見光范圍內不同波長的器件和模塊，請參考”可見光波長合成器(Visible Wavelength Combiners)”。

主要特性: · 工作在可見光波長 · 提供任意耦合率的耦合器 · 全光纖構造，無需光學準直 · 無多余反射 · 低光損失 · 高承受功率 應用領域: · 可視和顯示系統 · 傳感器 · 生物醫學設備 · 科學研究

光學參數

耦合率(%)3	可選外殼	級別1	適用波長	耦合率誤差(%)	額外損耗(dB)2
10	3,4,5,6	A	500－700nm	±2	0.3
10	3,4,5,6	B	450－700nm	±3	0.5
20	3,4,5,6	A	500－700nm	±3	0.3
20	3,4,5,6	B	450－700nm	±4	0.5
30	3,4,5,6	A	500－700nm	±3	0.3
30	3,4,5,6	B	450－700nm	±4	0.5
40	3,4,5,6	A	500－700nm	±4	0.3
40	3,4,5,6	B	450－700nm	±5	0.5
50	3,4,5,6	A	500－700nm	±5	0.3
50	3,4,5,6	B	450－700nm	±6	0.5

1.當P4端口(藍色)用作第二個輸入時，2x2組件的插入損耗的值暫時無法提供。 #p#分頁標題#e#
2.包含最大到1米尾纖長度的光纖損耗，不包含連接器損耗。
3.可選任意耦合率，如需要其他特定耦合律的產品，請與我們聯系。

參數	規格	單位
工作波長	450-700nm內任意波長	nm
工作/存儲溫度1	-40－+75 / -40－+ 85	oC
尾纖抗拉強度	5	N
光纖類型	短波長特種光纖

1.當P4端口(藍色)用作第二個輸入時，2x2組件的插入損耗的值暫時無法提供。
2.包含最大到1米尾纖長度的光纖損耗，不包含連接器損耗。
3.可選任意耦合率，如需要其他特定耦合律的產品，請與我們聯系。


參數	規格	單位
工作波長	450-700nm內任意波長	nm
工作/存儲溫度1	-40－+75 / -40－+ 85	oC
尾纖抗拉強度	5	N
光纖類型	短波長特種光纖

注：對于有連接器的器件，工作溫度范圍是-5～+75℃。

外殼參數

外殼代碼	描述	尺寸	尾纖
3	普通	最大3.0 (ф) x 55 (L)	鍍膜光纖
4	ф0.9 mm瘦型	最大3.0 (ф)x 76 (L)	ф0.9mm松套型
5	ф0.9 mm半固型	最大5.0 (ф) x 85 (L)	ф0.9 mm松套型
6	ф3.0mm3.0mm全固型	80 (L) x 10 (W) x 8 (H)	ф3.0 mm扇形套管

結構形式1











注：工作于藍光波段（<500nm）的1x2耦合器，與2x2耦合器是一樣的，這時的P4用作外接端。

訂貨信息：
例如： FFS-G32K31A10 (熔融特種光纖耦合器，532nm，50/50耦合率，普通外殼，1x2，A級，1m尾纖，無連接器)

1.最小尾纖長度。我們同時提供其他長度的尾纖。如有連接頭，尾纖長度是指到接頭端面的長度。
2.參數表中的損耗不包括連接器損耗。
3.工作于藍光波段（<500nm）的1x2耦合器，與2x2耦合器是一樣的，這時的P4用作外接端。
4.如需其它耦合率，請與我們聯系。
5.LC連接器不適用于外殼6 (全固型外殼)。
6.連接器適用于外殼類型4、5和6。對于適用于外殼3的連接器，請與我們聯系。
