古奇公司的熔融低分光率的保偏光纖耦合器，在保持光信號路徑處于低功率工作方式下仍能維持信號的偏振性。古奇公司的高精度保偏制造工藝能提供低至0.01%的分光比，同時能提供非常低的損耗和高偏振消光比。由于采用了全光纖架構和固有的低損失特性，本產品能在高功率狀態下穩定工作。保偏低分光率耦合器在輸入信號偏振消光比很低或者有波動的情況下能表現出增強的分光比穩定性.
這些高性能的產品能廣泛應用于不同光纖波長的場合，保偏低分光率耦合器因此能快速地被用于各種光學工程應用中，能極大地縮減產品設計周期和產品開發周期。
該耦合器的標準工作波長范圍是900nm~1600nm，如果需要能應用于其它波長范圍內的耦合器，請與我們聯系.
|
主要特性: · 低損耗 · 高偏振消光比 · 高承受功率 · 所有端口用保偏PANDA 光纖 · 光纖激光器 · 儀器儀表 |
|
光學參數
|
參數 |
規格3 |
單位 |
|||||
|
耦合率 |
0.01 |
0.1 |
1 |
5 |
10 |
% |
|
|
抽頭插入損耗1 |
36 -44 |
27-33 |
18.2-23 |
11.9-14.9 |
8.86-1.85 |
dB |
|
|
信號接入損耗1 |
0.3(Typ<0.1) |
0.3 (Typ<0.1) |
0.37 |
0.6 |
0.9 |
dB |
|
|
1300-1600nm消光比2 |
>20 |
dB |
|||||
|
900-1100nm消光比2 |
>20 |
dB |
|||||
|
回程損耗 |
>55 |
|
|||||
|
工作波長4 |
900-1100nm和1300-1600nm之間的任意波長 |
|
|||||
|
外殼 |
普通3.0 x 60(最大值) |
|
|||||
|
光纖類型 |
保偏PANDA光纖 |
|
|||||
2.在標準器件中，工作于快軸模式下。如需工作在慢軸模式，需一個90度的保偏連接器。
3.所有規格參數在室溫下定義。
4.中心波長須從可工作波長范圍內選擇。
結構形式

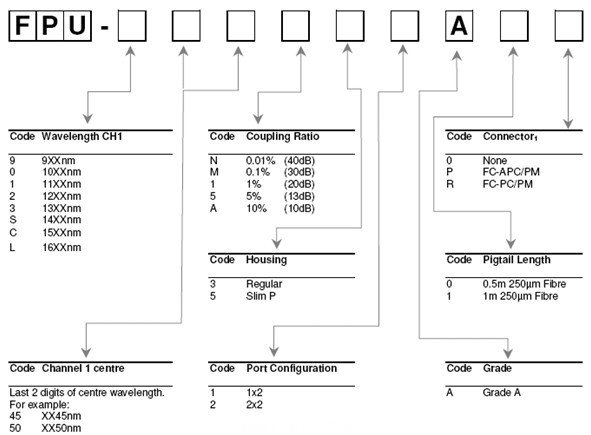

訂貨信息：
例如: FPU-060N31A10 (低分光率的保偏光纖耦合器，1060nm，0.01%抽頭率，普通外殼，1x2，A級，1m尾纖，沒有連接器)：
保偏類產品使用250μm保偏PANDA光纖制成。當工作波長超過1400nm時，產品使用400μm保偏PANDA PM光纖制成。
