激光焊接的工藝參數

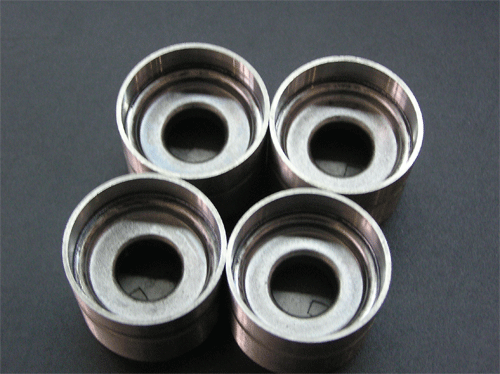

(1)功率密度。 功率密度是加工中最關鍵的參數之一。采用較高的功率密度，在微秒時間范圍內，表層即可加熱至沸點，產生大量汽化。因此，高功率密度對于材料去除加工，如打孔、切割、雕刻有利。對于較低功率密度，表層溫度達到沸點需要經歷數毫秒，在表層汽化前，底層達到熔點，易形成良好的熔融焊接。因此，在傳導型焊接中，功率密度在范圍在10^4~10^6W/CM^2。
(2)脈沖波形。 脈沖波形在焊接中是一個重要問題，尤其對于薄片焊接更為重要。當高強度束射至材料表面，金屬表面將會有60~98%的能量反射而損失掉，且反射率隨表面溫度變化。在一個脈沖作用期間內，金屬反射率的變化很大。
(3)脈沖寬度。 脈寬是脈沖焊接的重要參數之一，它既是區別于材料去除和材料熔化的重要參數，也是決定加工設備造價及體積的關鍵參數。
(4)離焦量對焊接質量的影響。 焊接通常需要一定的離做文章一，因為焦點處光斑中心的功率密度過高，容易蒸發成孔。離開焦點的各平面上，功率密度分布相對均勻。離焦方式有兩種：正離焦與負離焦。焦平面位于工件上方為正離焦，反之為負離焦。按幾何光學理論，當正負離焦平面與焊接平面距離相等時，所對應平面上功率密度近似相同，但實際上所獲得的熔池形狀不同。負離焦時，可獲得更大的熔深，這與熔池的形成過程有關。實驗表明，加熱50~200us材料開始熔化，形成液相金屬并出現問分汽化，形成市壓蒸汽，并以極高的速度噴射，發出耀眼的白光。與此同時，高濃度汽體使液相金屬運動至熔池邊緣，在熔池中心形成凹陷。當負離焦時，材料內部功率密度比表面還高，易形成更強的熔化、汽化，使光能向材料更深處傳遞。所以在實際應用中，當要求熔深較大時，采用負離焦；焊接薄材料時，宜用正離焦。
轉載請注明出處。
相關文章
熱門資訊
精彩導讀
關注我們
