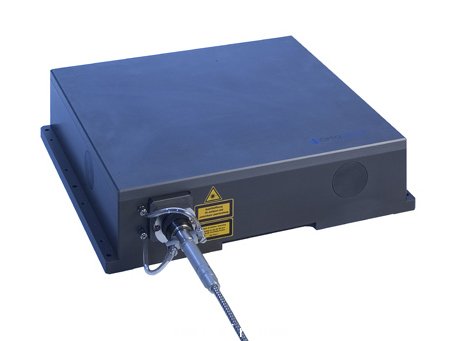

OPTOTOOLS™ OEM工業光纖耦合半導體激光器模塊
nLIGHT的Optotools™ OEM工業光纖耦合半導體激光器，用于滿足苛刻工業環境和應用的需求。高亮度模塊的光束質量可以媲美燈泵YAG激光器，同時具有更高的可靠性和更緊湊的結構，被動冷卻和更高的效率使得安裝和運行成本更低。
這類模塊功率高達600 W，輸出光纖芯徑為300 µm，數值孔徑為0.2NA。
|
- 連續輸出功率高達600 W
- ± 30 mm mrad光束質量
- 內置反饋詳細狀態的控制電路指示光可選
- 可選擇適合行業標準工業光纖的光纖接收器
- 兼容通用加工頭
- 極好的光束質量 - 媲美燈泵YAG激光器
- 高功率高效率
- 超標準的可靠性
- 工業應用的合理設計lications
- 被動冷卻技術－無需去離子 (DI)
- 易于系統集成和免維護運行
- 塑料焊接
- 軟焊
- 金屬焊接
- 熔覆和涂覆
- 材料加熱
- 激光硬化
- 混合應用
|
|
| |
DL-OEM-0100-030-W-M |
DL-OEM-0200-030-W-M |
DL-OEM-0300-030-W-M |
| 光學性能 |
| 功率 |
W |
100 |
200 |
300 |
| 短期穩定性 (開/關, < 10 sec) |
% |
< 5 |
< 5 |
< 5 |
大于24小時的穩定性
(同一工作溫度) |
% |
± 1 |
± 1 |
± 1 |
| 波長 |
nm |
980 |
980 |
980 |
| 波長偏差 |
nm |
± 5 |
± 5 |
± 5 |
| |
|
|
|
|
| 指示激光 (可選) |
| 波長 |
nm |
635 |
635 |
635 |
| 功率 |
mW |
< 1 |
< 1 |
< 1 |
| |
|
|
|
|
| 光纖性能 |
| 光纖連接器 |
|
SMA 905/4 mm/LLK-LP |
SMA 905/4 mm/LLK-LP |
SMA 905/4 mm/LLK-LP |
| 光纖長度 |
m |
5 |
5 |
5 |
| 數值孔徑#p#分頁標題#e#1 |
NA |
0.2 |
0.2 |
0.2 |
| 纖芯直徑 |
μm |
300 |
300 |
300 |
| |
|
|
|
|
| 電學性能 |
工作電壓
(最大值) |
V |
28 |
56 |
84 |
| 工作電流(最大值) |
A |
8 |
8 |
8 |
| 轉換效率 (典型值) |
% |
> 40 |
> 40 |
> 40 |
| 閾值電流 (典型值) |
A |
1 |
1 |
1 |
| |
|
|
|
|
| 熱學性能 – 非冷凝環境2 |
| 存儲溫度 |
°C |
-20 - 50 |
-20 - 50 |
-20 - 50 |
| 工作濕度 |
% |
5 - 95 |
5 - 95 |
5 - 95 |
| 冷卻功率(最大值) |
W |
150 |
300 |
400 |
| 冷卻水溫 |
°C |
20 |
20 |
20 |
| 溫度穩定性 |
°C |
± 0.2 |
± 0.2 |
± 0.2 |
|
壓力差 ΔP (最大值)
|
psi |
14.5 |
14.5 |
14.5 |
| 流速 (最小值) |
ltr/min |
0.5 |
1 |
1.5 |
| 外部冷卻器粒子過濾器尺寸 |
μm |
100 |
100 |
100 |
| 水質 |
純凈水– 建議蒸餾水 |
| |
|
|
|
|
| 機械性能 |
| 尺寸 (w x h x d) |
mm3 |
待定 |
| 重量 |
kg |
待定 |
| |
|
|
|
|
| 通信接口 |
| DB9 |
|
RS232 |
| DB44 |
|
模擬/數字接口 |
| |
DL-OEM-0400-030-W-M |
DL-OEM-0500-030-W-M |
DL-OEM-0600-030-W-M |
| 光學性能 |
| 功率 |
W |
400 |
500 |
600 |
| 短期穩定性 (開/關, < 10 sec) |
% |
< 5 |
< 5 |
< 5 |
大于24小時穩定性
(同一工作溫度) |
% |
± 1 |
± 1 |
± 1 |
| 波長 |
nm |
980 |
980 |
980 |
| 波長偏差 |
nm |
± 5 |
± 5 |
± 5 |
| |
|
|
|
|
| 指示激光 (可選) |
| 波長 |
nm |
635 |
635 |
635 |
| 功率 |
mW |
< 1 |
< 1 |
< 1 |
| |
|
|
|
|
| 光纖性能 |
| 光纖連接器 |
|
LLK-LP |
LLK-HP |
LLK-HP |
| 光纖長度 |
m |
5 |
5 |
5 |
| 數值孔徑#p#分頁標題#e#1 |
NA |
0.2 |
0.2 |
0.2 |
| 光纖芯徑 |
μm |
300 |
300 |
300 |
| |
|
|
|
|
| 電學性能 |
| 工作電壓(最大值) |
V |
112 |
140 |
168 |
| 工作電流(最大值) |
A |
8 |
8 |
8 |
| 轉換效率 (典型值) |
% |
> 40 |
> 40 |
> 40 |
| 閾值電流 (典型值) |
A |
1 |
1 |
1 |
| |
|
|
|
|
| 熱學性能 – 非冷凝環境2 |
| 存儲溫度 |
°C |
-20 - 50 |
-20 - 50 |
-20 - 50 |
| 工作濕度 |
% |
5 - 95 |
5 - 95 |
5 - 95 |
| 冷卻功率(最大值) |
W |
550 |
700 |
800 |
| 冷卻水溫 |
°C |
20 |
20 |
20 |
| 溫度穩定性 |
°C |
± 0.2 |
± 0.2 |
± 0.2 |
|
壓力差 ΔP (最大值)
|
psi |
14.5 |
14.5 |
14.5 |
| 流速(最小值) |
ltr/min |
2.0 |
2.5 |
3.0 |
| 外部冷卻器粒子過濾器尺寸 |
μm |
100 |
100 |
100 |
| 水質 |
純凈水－建議蒸餾水 |
| |
|
|
|
|
| 機械性能 |
| 尺寸 (w x h x d) |
mm3 |
待定 |
| 重量 |
kg |
待定 |
| |
|
|
|
|
| 通信接口 |
| DB9 |
|
RS232 |
| DB44 |
|
模擬/數字接口 |
|
