摘要

        文章將就nlight公司不斷發展的高亮度激光二極管模塊作一個報告。這些模塊以nlight公司PearlTM產品平臺為基礎，在輸出功率、亮度、波長穩定、波長性能方面顯示突出優勢。該系統基于十四個單管激光器，采用空間光聚焦方式將激光耦合到光纖芯徑為105µm，數值孔徑NA小于0.14的光纖。我們目前實現了超過100W的光功率在波長為9xx nm的二極管亮度超過了20MW/cm2-str,運行效率大約50%。另外結果也顯示了超過70W的光耦合在8xx nm。也展示了在波長14xx nm和更長的波長有卓越的紀錄的光纖耦合技術，其中功率超過15W，7.5mm-mrad的光束質量。這些高亮度，高效率，高波長穩定性的成果顯示了下一代固體激光和光纖激光器所需的泵浦技術。

 1.介紹

       高亮度光纖耦合二極管激光器打開了二極管激光器在工業和泵浦應用上新的應用領域。nLIGHT公司已展示了具有優越亮度的設備應用在各種工業和泵浦應用中。

       在 Photonics West 2009 展會上 nLIGHT公司介紹了高亮度光纖耦合激光器二極管模塊，展示了超過100W光功率耦合進105µm，0.15 NA的光纖，相對應的亮度超過20 MW/cm2-str1。本文著重介紹了這項技術的應用在泵浦模塊從79x 到15xx nm。一如往常，這些設備都是基于nLIGHT公司高功率大面積單管結構的專利，即自由空間組合的一個簡潔和廉價的方法2。這種方法保留了激光二極管的功率和高亮度，造就具有最佳亮度和效率的設備。

2.高亮度泵浦激光器應用

      對高亮度的激光模塊結構發展的幾點注意事項。首先，平臺和工具必須與波長無關，使其適用于整個頻譜激光二極管。其次，光設計的效率應盡可能高。最后，激光二極管模塊的可靠性，必須充分被評估和驗證。

      nLIGHT公 司的高亮度激光二極管模塊最初是為泵浦光纖激光器而研制。更高亮度泵浦源能夠使更高功率的光纖激光器通過其性能空間地耦合更大數量的泵浦和更有效的將它們 耦合到光纖中。脈沖光纖激光器也需要高亮度泵浦模塊，以減少有源光纖長度和相應光纖的非線性。在脈沖光纖激光器設法處理好非線性以使激光器脈沖長度更短和 峰值功率更高。

 過去幾年我們致力于解決泵浦應用包括以下幾點：

  .Tm-doped 光纖激光器波長為795nm的泵浦應用

  .Er-doped 光纖激光器波長為1532nm的泵浦應用#p#分頁標題#e#

  .Yb-doped 光纖激光器波長穩定裝置976nm的泵浦應用

  .窄光譜線的YAG (885 nm), Er:YAG (1532 nm), 和 Ho:YAG (1910 nm)的固態激光器的泵浦應用。

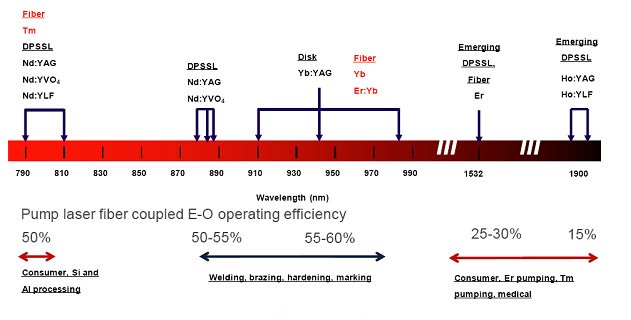

        除泵浦應用外，高亮度的激光二極管模塊可供選擇的應用還有消費，材料加工，醫療領域等。在材料加工領域的目標是用直接二極管激光器來代替燈泵固態激光器，對于直接二極管激光系統相應效率大約從2％（燈泵浦裝置）提高到超過40%。圖1顯示了半導體直接激光二極管的應用范圍，從79x為19XXnm。

泵浦激光光纖耦合的電光轉換工作效率

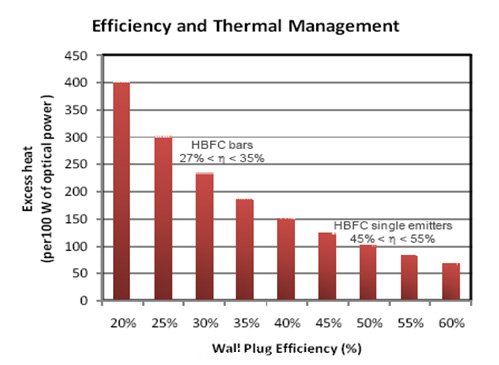

        直接二極管激光器模塊具有顯著效率，其效率大于50%在對于波長從79x到9xxnm之 間制造的直接二極管激光器模塊。高效率的光纖耦合激光設備在幾個方面提高模塊的性能。首先，高光光轉換效率可以減少二極管激光器數量，從而可以降低模塊成 本。二極管激光器數量的減少也可以形成一個較小的封裝尺寸，用更少的二極管和光學器件達到一定的光功率。該系統的高效率也可以簡化冷卻系統的降低多余熱量 的散熱要求，如圖2所示。最后，模塊高效率可以使系統需要較少的電力，降低激光設備的運行費用。

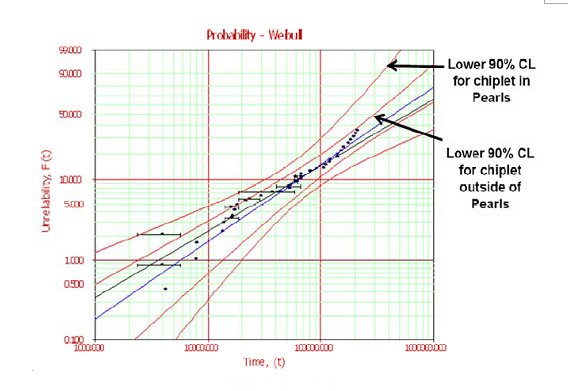

        除了高效率值，二極管激光系統設計也可以顯示出極好的可靠性。近來高功率，多模單管激光二極管已經顯示出來近似電信的可靠性。例如，nLIGHT已經研發了3.8毫米腔長的高功率二極管激光器，在10W3,4量級時FIT率低于億分之45。此外，nLIGHT對單管激光器和光纖耦合封裝還進行了廣泛的可靠性測試。結果表明，眾多的單個二極管相對光纖耦合二極管激光模塊在統計上沒什么區別。這是通過考核90% CL繪制的顯示出的不穩定性的運行時間的單個二極管相對光纖耦合二極管激光模塊封裝，如圖3所示。這一結果標示了缺乏封裝誘發故障（PIF）。這些設備有一個時間到10％的失敗率在運行30萬至40萬小時，在9xx納米，假設多年免維護運行。

3. 高亮度泵浦激光器

     nLIGHT公司單管結構的靈活性可以被廣泛的生產成各種各樣的封裝類型。這些二極管模塊包括專為固體激光泵浦，光纖激光泵浦和材料加工而設計的。

      200um泵浦模塊是為泵浦Tm光纖激光器，Nd:YAG固體激光器和摻鐿光纖激光器而開發的。79x至88xnm的模塊能夠?qū)⒊^100W CW耦合到200µm的光纖，0.15NA。在脈沖模式下工作，200W以上的峰值功率可耦合進同一光纖，光譜線低于2 nm FWHM。這一結果表明在脈沖模式下運行nLIGHT的光纖耦合二極管的峰值功率能夠高于在連續模式運行功率100％。圖4（左）顯示了該設備的電流功率特性。 9xx nm的產品能夠耦合光功率超過120W到200 μm光纖，NA小于0.1。在設備的整個運行范圍里實現了效率大于50#p#分頁標題#e#％，如圖4所示（右）。這種裝置有不到2％的光進入覆層，而且還可以生產出一個大于35 dB的1微米的隔離窗口。除了光纖激光泵浦，此設備可用于材料加工.

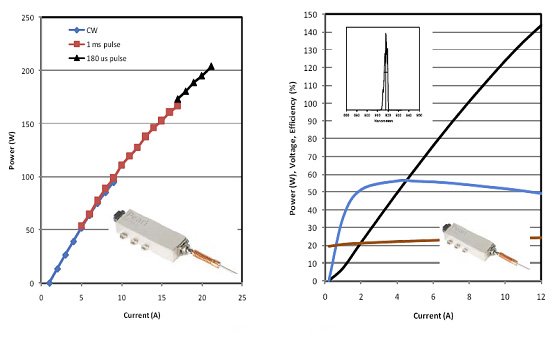

圖。4：（左）LI曲線， 2 00 μm, 0.15 NA的泵浦模塊用于泵浦波長從79x 到88x nm。該器件可工作在脈沖模式，以達到約使用連續可用功率時一倍的功率。 （右）9xx nm，200μm,  0.1 NA的泵浦模塊LIV特性。這些產品可作為激光泵浦模塊以及材料處理應用。

當需要更高的功率，nLIGHT正在生產一種基于單管激光二極管的大封裝高功率產品。這種封裝是專為光功率超過600瓦耦合到一個400微米，0.2 NA的光纖，或超過500W耦合到200微米，0.2 NA的光纖。該設備也被設計成具有高度的可配置性，有獨立的光學和激光模塊，同時能夠耦合進200 μm 0.2NA 的光纖或400 μm, 0.1 NA的光纖。激光模塊有56個發射器部分組裝成，偏振耦合成兩個光束。兩組鏡片形成的望遠鏡使光束勻稱，然后將其用一個多元物鏡聚焦。一個系統的光路圖顯示在圖5。該設備預計可實現降低成本，通過降低外殼，光學器件，和光纖的固定成本。 nLIGHT估計，使用高亮度單管激光二極管耦合這種系統，每瓦的價格可以減少40％以上。

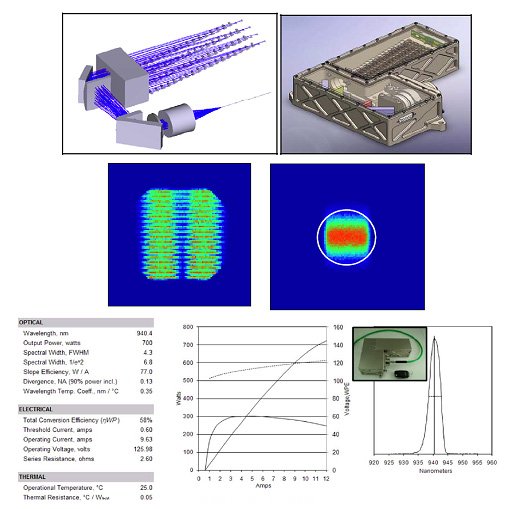

圖。5：（上左），56個發射器模塊的光路圖, 設計來耦合功率超過500w的功率進200 μm, 0.2 NA的光纖（右上）一個機械設計實現這個系統。 （中心）激光模塊的NA圖和斑點組圖，展示了將56個反射器到高效率的光纖耦合到這個 BPP的可能性。 （下）數據表顯示了應用超過72個反射器封裝的無焦點特性。輸出功率為700W的峰值功率可達到的最高峰值效率為60%.

   nLIGHT還開發了一種10個單管激光二極管的光纖耦合裝置，基于Pearl的結構來耦合80W的光功率進105 μ#p#分頁標題#e#m, 0.15 NA的光纖。光學模型，光路圖和數據表如下圖6所示。光學模型和生產出來的產品之間有極好的一致性，光纖耦合效率測得90％以上。

圖。6：（頂） 10個單管激光二極管的Pearl模塊能夠?qū)⒊^80W功率，在0.12 NA時耦合進105微米的光纖的光路圖, NA圖和斑點圖。兩個光束是使用偏振多路技術耦合起來的。 （下）這個激光模塊的數據表。設備的整個運行范圍效率高于50%以上。

    nLIGHT還生產了79x- 808納米，9xx nm和15xx nm,基于14個單管激光二極管耦合進105微米, 0.15 NA的光纖的設備。光學光路圖如下圖 7。79x納米的設備是為泵浦TM -摻鉺光纖激光器設計的，實現了人眼安全的光纖激光器KW級的縮放比例。這些設備耦合光功率超過70 W到這種光纖，具有效率大于40％和相應的亮度13 MW/cm2-str。 15xx nm設備也展示了用在醫療應用（除皺），Er:YAG激光泵浦和摻鉺光纖激光器泵浦。只用7個器件和一個單一的偏振，我們?nèi)〉昧顺^15瓦的光功率。該裝置有一個相應的亮度大于3.5 MW/cm2-str。我們認為當我們使用偏振光束耦合與這些激光二極管共同的偏振光，可以達到超過30瓦的光功率。最后，在9xx納米效率值接近50％，亮度值20 MW/cm2-str時，可以達到超過100瓦的光功率。

圖.7：（頂）14個單管激光二極管的Pearl模塊在9xx nm的光路圖, NA圖和斑點圖。（下）LIV曲線圖，對于耦合進105微米，0.15 NA光纖各種設備。 （左下）對808 nm, 輸出功率超過70w耦合到一個105um, 0.15 NA的光纖的設備特性。 （底部中心）對15xx nm，輸出功率超過15w耦合到一個105um,0.15NA的光纖的結果。 （右下）對9xx nm的設備，輸出功率超過100w耦合到一個#p#分頁標題#e#105um,0.15納米的光纖，測量到的亮度超過20 MW/cm2-str。

4.結論
