近日，南昌航空大學黃春平教授團隊針對激光立體成形 Ti40阻燃鈦合金的力學性能和阻燃性能開展了一系列研究。研究團隊以典型Ti40阻燃鈦合金為研究對象，通過LSF技術(shù)制備了Ti40阻燃鈦合金。研究了激光立體成形試樣和傳統(tǒng)鍛造態(tài)試樣的顯微組織、力學性能和阻燃性能，同時，針對激光立體成形試樣相對于傳統(tǒng)鍛造態(tài)試樣更加優(yōu)異的阻燃性能和力學性能進行了了研究和討論。相關(guān)研究成果以“Achieving superior burn resistant and mechanical properties of Ti40 alloy by laser solid forming”為題發(fā)表在《Journal of Manufacturing Processes》上。論文作者為黃麒敏碩士研究生，通訊作者為劉豐剛博士和黃春平教授。
Ti40（Ti-15V-25Cr）阻燃鈦合金是一種新型高穩(wěn)定的β鈦合金，具有優(yōu)異的綜合力學性能和阻燃性能，被廣泛應(yīng)用于高涵道比的大型發(fā)動機風扇壓氣機部件以及其他結(jié)構(gòu)上。然而其高溫塑性和流動性較差，導(dǎo)致傳統(tǒng)機械加工成本高、周期長、材料利用率低。因此，迫切需要尋找一種新的制造技術(shù)來改善這些問題。隨著增材制造技術(shù)的發(fā)展，基于激光熔覆和快速成型技術(shù)的激光實體成形技術(shù)(LSF)也得到了大規(guī)模的應(yīng)用。它可以直接從CAD模型制造零件，而且可以修復(fù)損壞的零件，為阻燃鈦合金的加工和制造帶來了新的思路和方法。

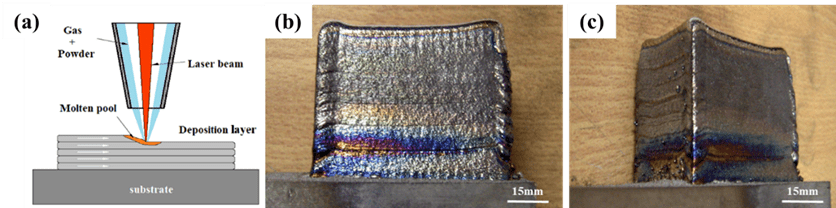

圖1 激光立體成形示意圖和LSF塊體形貌圖：
(a)激光立體成形；(b)(c) LSF塊體

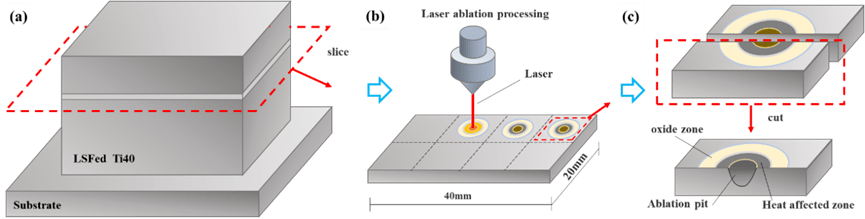

圖2 LSF塊體取樣和燒蝕實驗過程示意圖：
(a)塊體取樣(b)燒蝕實驗處理(c)燒蝕試樣取樣

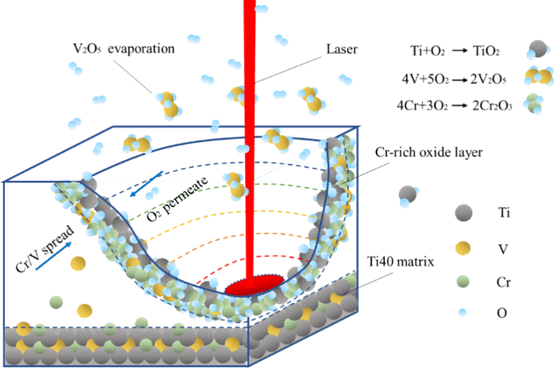

圖3 Ti40合金阻燃機理示意圖

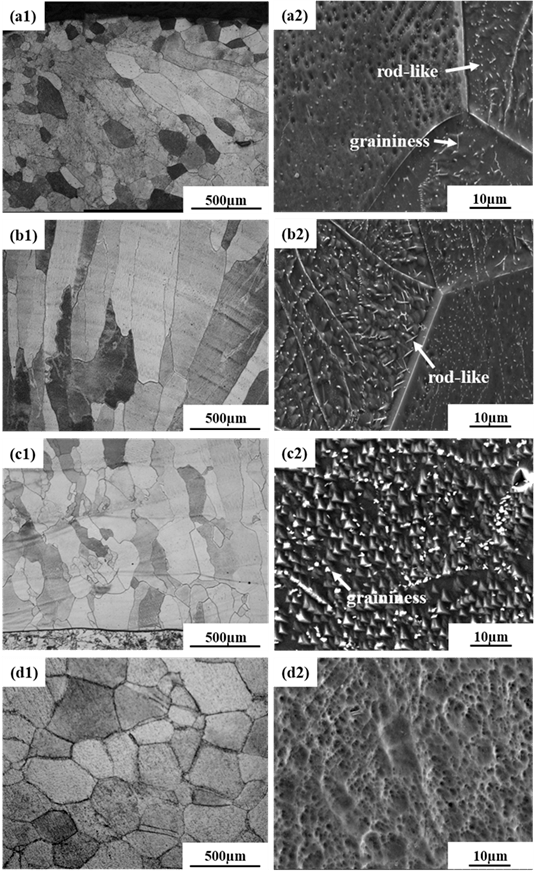

圖4 Ti40合金的橫截面圖像：
(A)LSFed樣品的頂部區(qū)域；(B)LSFed樣品的中間區(qū)域；(C)LSFed樣品的底部區(qū)域；(D)鍛造樣品；
1=OM；2=SEM。
圖5 LSFed樣品的析出相的TEM圖像：(A)Ti5Si3的明場；(B)Ti5Si3的電子衍射圖。

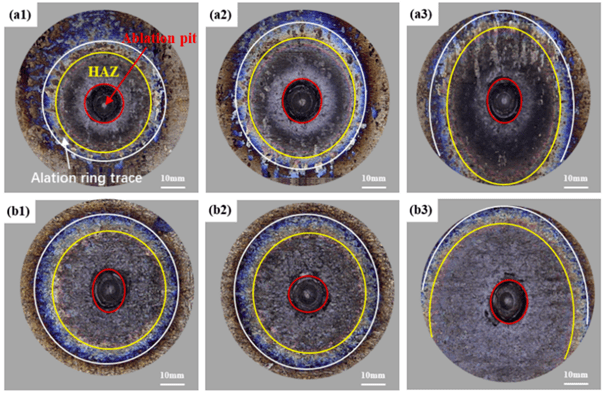

圖6 燒蝕后Ti40合金的樣品表面形貌：
(a)LSFed；(b)鍛造態(tài)；(1)燒蝕3 S；(2)燒蝕4 S；(3)燒蝕5 S。

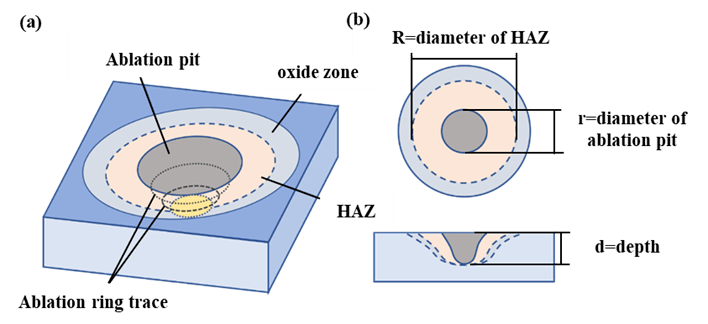

圖7 激光燒蝕凹坑模型圖像：(a)燒蝕凹坑模型；(b)測量點

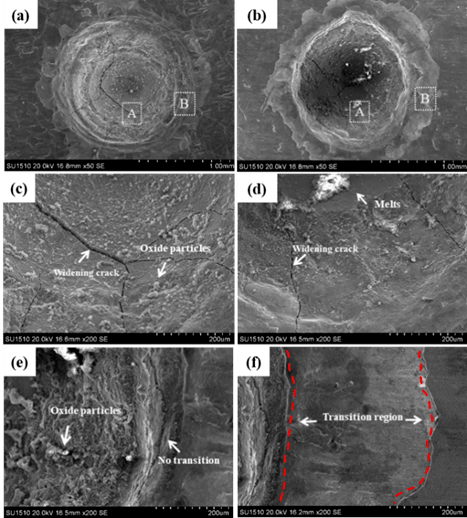

圖8 燒蝕坑SEM圖像：(a)LSFed燒蝕坑表面形貌；(b)鍛造試樣燒蝕坑表面形貌；(c) LSFed燒蝕坑底部形貌；(d) 鍛造試樣燒蝕坑底部形貌；(e) LSFed燒蝕坑側(cè)壁形貌；(f) 鍛造試樣燒蝕坑側(cè)壁形貌
圖9 燒蝕坑橫截面SEM圖像：(a)LSFed試樣燒蝕坑；(b)LSFed試樣燒蝕坑底部；(c)鍛造試樣燒蝕坑；(d)鍛造試樣燒蝕坑底部
圖10 LSFed Ti40合金斷口的SEM圖像：(a)試件斷口的宏觀形態(tài)；(b)A區(qū)的放大形貌；(c)B區(qū)的放大形貌
基于以上研究，LSF工藝改善了Ti40傳統(tǒng)機械加工帶來的加工成本高、周期長、材料利用率低等問題，通過激光立體成形技術(shù)制備的Ti40合金相對于鍛造件來說具有更加優(yōu)異的力學性能，同時由于激光立體成形過程中特殊的回火作用使得Ti40合金中的β相析出高熔點的Ti5Si3，不僅可以通過保留氣孔來提高V、Cr元素的氧化效率，而且可以通過加強基體與氧化層的結(jié)合來減緩氧化層的剝落，提高Ti40的阻燃性能。通過對LSF技術(shù)制備的Ti40合金力學性能和阻燃性能的研究為實現(xiàn)阻燃鈦合金復(fù)雜結(jié)構(gòu)件的高性能、快速、低成本制備提供了一種新的技術(shù)手段。
論文鏈接：
https://doi.org/10.1016/j.jmapro.2023.07.056
轉(zhuǎn)載請注明出處。
相關(guān)文章
熱門資訊
精彩導(dǎo)讀
關(guān)注我們
