一、光隔離器的概念及應用
光隔離器是只允許光沿一個方向通過而在反方向阻擋光通過的光無源器件，在對反射光敏感的電子儀器諸如半導體激光器等中應用廣泛，阻止因反射光導致的性能惡化和損壞。光隔離器的主要應用領域包括光纖激光器、光纖放大器、光纖CATV、相干光通信等。
（1）光纖激光器
在光纖激光器中，隔離器主要被用來避免光路中的回波對光源、泵浦源以及其他發光器件造成干擾和損傷。以脈沖光纖激光器為例，其主要由種子源激光器、隔離器、泵浦激光器、有源光纖等部件構成。隔離器主要用于激光器各級之間光隔離，使得光脈沖單向傳輸，避免反射光損傷激光器。其中種子源與一級放大器之間的光纖隔離器用于保護種子源激光器；一級與二級放大器之間的隔離器用于保護一級放大器；輸出隔離器為光纖輸入、空間準直光輸出隔離器，用于將光纖內的激光器轉換為空間準直光束輸出，并隔離回返光，保護二級放大器。

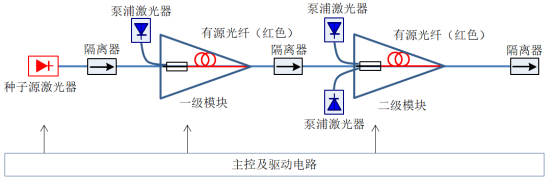

圖表 1：脈沖光纖激光器的結構及隔離器的作用
（2）光纖放大器
光纖放大器主要由摻鉺光纖、泵源、隔離器、波分復用器等部分組成。其中摻鉺光纖是放大器最基礎、關鍵的器件；泵源的作用是用來向摻鉺光纖提供能量，將基態的鉺離子（Er3+）激勵到高能態，致使粒子數發生反轉，從而產生受激輻射；隔離器主要用來防止放大器產生自激振蕩。

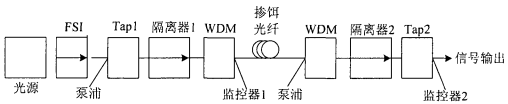

圖表 2：光纖放大器（EDFA）結構
（3）CATV網
多路徑信號在光纖CATV網絡中傳播時，必須使用高線性、小畸變、大輸出功率和低噪聲的DFB激光器，光器件上必須裝上隔離器，以保證反射信號得到足夠的衰減。由于模擬信號抗干擾能力較數字信號差，所以對光隔離器的要求更高，常采用的雙級隔離器。
二、光隔離器市場規模及前景分析
目前光隔離器產品主要應用于通訊領域，光纖激光器、CATV等領域使用的光隔離器較少，電信領域的光隔離器占整體市場的比重在七成左右。從市場規模來看，根據全球知名咨詢機構RESEARCH AND MARKETS發布的《Micro-Optic Component Optical Isolators & Fiber Optic Circulators Global Market Forecast & Analysis 2020-2025》，2020年，全球光隔離器市場規模約6.63億美元。

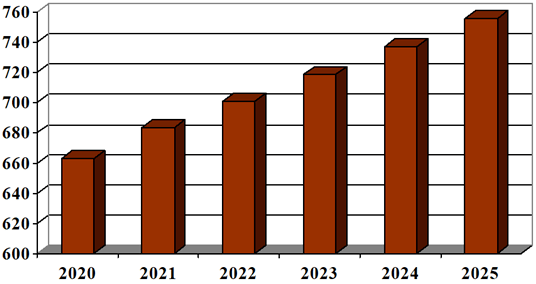

圖表 3：全球光隔離器市場規模（單位：百萬美元）
從市場前景來看，光隔離器主要應用于光通信及光纖激光器領域。光通信領域，目前正處于5G建設的高峰期，伴隨著帶寬需求增長、移動通信流量增長、通信網絡升級等，固定資產投資逐步加大，國內光通信市場處于穩定增長階段，為光隔離器等光通訊器件行業帶來新的發展空間。光纖激光器領域，伴隨著我國傳統制造業轉型升級、先進制造業快速發展，作為激光加工設備的核心部件，激光器將面臨前所未有的發展機遇，光纖激光器的快速發展必將推動光纖激光器件的需求，為光隔離器等光纖激光器件生產商帶來良好的發展機遇。
三、光隔離器主要企業分析
1.光迅科技
武漢光迅科技股份有限公司（簡稱“光迅科技”）成立于2001年，主要從事光通信領域內光電子器件的開發及制造。公司產品主要應用通信（產品主要有光放大器、隔離器、波分復用器、長距離光收發模塊等）、數據網絡領域（光收發模塊）。
2.光庫科技
珠海光庫科技股份有限公司（簡稱“光庫科技”）是一家專業從事光纖器件的設計、研發、生產、銷售及服務的高新技術企業。公司主要產品為光纖激光器件和光通訊器件，按照功能可以分為隔離器、合束器、波分復用器、分束/耦合器等，產品主要應用于光纖激光器、光通訊領域。
2020年，光庫科技實現營業收入49,160.41萬元，其中光纖激光器件（包括隔離器、合束器、分束/耦合器）營收25,427.07萬元，公司隔離器產品的市場客戶主要包括杰普特、創鑫激光等。
3.Electro-Optics Technology
Electro-Optics Technology（簡稱“EOT”）成立于1987年，總部位于美國，公司是一家高功率激光系統組件和診斷設備的制造商和供應商，致力于OEM和自定義應用的研發和生產。公司目前生產的產品包括：應用在各類激光器中的法拉第旋轉器和光學隔離器、光電探測器和光纖耦合高功率激光準直器等。
4.福晶科技
福晶科技早期主要以非線性光學晶體、激光晶體元器件為主要業務，后期逐漸拓展激光器件產品，2020年福晶科技激光器件業務營收已經達到1.08億元。
公司的隔離器產品主要包括高功率隔離器+擴束鏡、高功率尾纖型自由空間隔離器、高功率自由空間隔離器、高功率在線型隔離器、高功率保險隔離器等。
轉載請注明出處。
