隨著光學產業的蓬勃發展，光學產品也逐漸覆蓋各行各業，不斷面對很多新領域，新問題。在這種情況下需要我們波長人堅持不懈的開拓探索，發散思維，攻克一個個問題堡壘，才能領先一步，立于不敗之地。
今年初，有個客戶需要一款2倍擴束鏡，擴束倍率很普通。但是要求入射光束直徑50毫米，經過2倍擴束出射光束直徑就要達到100毫米，而且機械長度不能太長。目前常用的擴束鏡需要入射光束一般在1至2毫米，經過5倍、10倍、甚至20倍擴束后光束直徑至多達到40mm左右。
這意味著這款擴束鏡的鏡片口徑將達到120毫米左右，這給設計帶來了一些困難。首先想到的是使用3片鏡片來完成這款設計，經過初始結構的選擇，分析優化，最后的結果總是不理想。由于光束直徑太大，設計出的結構出現鏡片很厚，或者鏡片的彎曲很大，或者系統很長的問題。
后來經過繼續調節參數和優化函數，最后達到了要求。但是系統的長度較長，且由于個別鏡片的彎曲較大，使用彎月鏡來平衡系統的像差。彎月鏡的加工難度是比較大的，增加了生產成本。

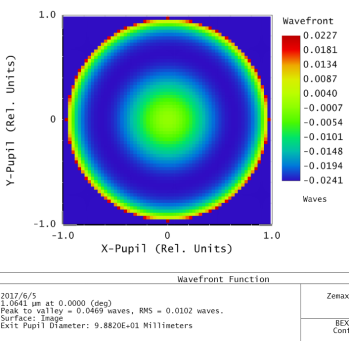

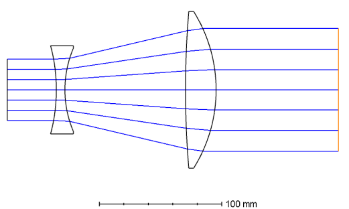

在繼續優化系統的時候，突然想到了ZEMAX中“鏡頭縮放”這個功能，按一定的因子縮放整個鏡頭。這對于將一個現成的設計縮放成一個有新焦距的設計是很有用的。對系統的波長無影響。縮放鏡頭功能也可以用于將單位由毫米轉換成英尺，或其它組合單位類型。也就是說，可以先用1毫米入射光束先設計一款2倍的擴束鏡，然后將系統放大50倍。這個縮小50倍的擴束鏡需要機械筒長盡量的短，實現起來也不是很困難。設計完成后，將系統放大50倍，就完成了。結果如下圖所示。
文：波長光電
轉載請注明出處。
