Stephen Brockett是新西蘭的一位工程師，憑借自己多年的設計經驗，他最近一直借助周末的時間鼓搗一個項目：用3D打印制作一臺微型激光雕刻機。Brockett稱之為光子打印機，不僅因為它跟激光有關，而且更重要的是，它是使用回收的DVD驅動器制作的，總成本僅為20元美元。
這臺微型激光雕刻機成本不過20美元
對Brockett來說，DVD驅動器簡直就是一個寶庫，它的里面有線性滑軌，步進馬達、導螺桿、甚至還有終點擋板，對它稍加改裝幾乎就能變成一臺可用的CNC！他甚至還在驅動器里找到了一個二手的激光器用在了這個項目上面。
3D打印自定義零部件尺寸
由于比較熟悉SOLIDWORKS，Brockett就使用這款軟件進行3D建模，他根據DVD驅動器里面的各種部件精準地設計各種結構件，使得它們能夠恰到好處地重新組合在一起。通過3D打印它能夠準確地定位組件，根據具體需要自定義零部件尺寸。

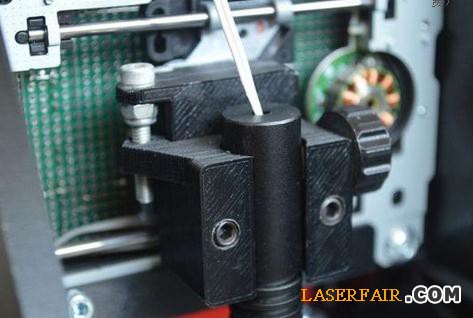

Brockett設計的微型激光雕刻機更加精細化
之前，Brockett也接觸過一些微型激光雕刻機，但他始終覺得那些產品的周邊都有點粗糙，而且里面沒有加入任何安全功能。針對這臺激光雕刻機他做了很多精巧的設計，結合了像粗、細激光調整的功能，同時解決了在其他手工激光雕刻機那里看到的安全問題。
想知道這臺微型激光雕刻機的具體制作方法嗎？下面是Brockett在項目開始階段準備的各種物品、材料：
護目鏡
帶刻錄功能的兩臺DVD驅動器
兩個線性軸
一個紅色激光二極管
來自SLED光源上的四個磁石
兩個彈簧
驅動器外殼上切下來的一個矩形金屬物品（100×80毫米）
下一步需要修改DVD的軸，Brockett建議松開輪軸的兩端露出電路板。之后，你需要將線焊接到最右側的兩個端子上，因為它們連接到終端擋板的微動開關。之后，重新組裝，然后將四條線焊接到步進電機上。
對于電子器件，他做了一個單獨的列表：
一塊模型板120×80毫米
一塊Arduino Nano
兩個Easydriver步進電機驅動器
一個5.6毫米TO18二極管的激光器外殼
兩個4l0毫米風扇
一個2N2222 NPN晶體管
一個10歐姆的電阻
一個4.7歐姆的電阻1W
一個22歐姆的電阻1W
一個100歐姆微調電位計0.5W
一個二極管
一個DC插孔
一個微動開關（20×9.5毫米，9.8毫米孔間距）
一個電源開關（匹配19×13毫米的孔）
排針/排母/線
這個項目幾乎全部是即插即用的，Arduino是拿來就能用的，步進驅動器是預包裝的，你需要構建的唯一部件是激光驅動器，這是一個簡單的驅動設計，只有3個電阻和一個二極管。
