隨著核技術日漸成熟，被譽為“人造太陽”和“人類終極能源”的可控核聚變反應堆，或有可能為人類源源不斷地提供清潔能源、造福后代子孫。這項技術的主要原理是氘和氚在高溫高壓條件下產生核聚變反應，并生成大量熱能用于發電。
近日，深圳大學增材制造研究所陳張偉和勞長石教授團隊，與中核集團核工業西南物理研究院（以下簡稱西南物理研究院）合作，首次提出并實現了基于3D打印一體化自由設計和成形復雜多孔結構正硅酸鋰陶瓷件，有望替代傳統的微球床結構，成為新一代產氚器件，展現出重要應用前景。該成果已發表在《增材制造》雜志上。
自從核反應被發現以來，人們就在不停地探索核能的有效利用。
目前，越來越多的科學家和能源專家開始將目光投向核聚變。核聚變的原料主要是氫的同位素——氘和氚。氘可以在海水中得到，每升水約含30毫克氘。
一座1000兆瓦的核聚變電站，每年耗氘量只需304公斤，按此計算，全球海水中的氘足夠人類使用上百億年。
但是，氚幾乎不存在于自然界，需要靠氦與鋰陶瓷不斷催化反應生成。作為磁約束聚變堆的一個重要組件，固態產氚包層是聚變能商業化應用前需要解決的核心問題之一。
目前，各國科學家首選的氚增殖劑材料是正硅酸鋰(Li4SiO4)，通行的方法是將正硅酸鋰陶瓷與氦氣發生反應產生氚。科學家將實現這一功能的陶瓷部件稱為產氚單元。
傳統的鋰陶瓷產氚單元一般是把正硅酸鋰做成直徑1毫米左右的微球，并將它們堆積起來，做成球床結構，微球之間的空隙可以注入氦氣。
但是，這種產氚單元的填充率有限，而且無法自由調控。此外，微球堆積產生的應力集中，容易造成產氚單元結構形變開裂等破壞，成為球床結構和性能均勻穩定性的掣肘。
一旦產氚單元發生故障，將直接導致聚變反應堆無法平穩運行。因此，科學家一直在嘗試優化產氚單元的結構。
針對上述問題，2018年，陳張偉和勞長石等人與西南物理研究院另辟蹊徑，提出用3D打印正硅酸鋰陶瓷單元方法，研制一種全新結構的產氚單元。
但是，3D打印面臨的第一個難題就是正硅酸鋰對環境特別敏感，極易與水、二氧化碳發生反應，造成物相破壞，成為偏硅酸鋰。
“為此，我們從正硅酸鋰粉體的存儲、可打印的粉體漿料的配制、打印工藝的實現到熱處理等過程中，均針對環境變量進行了嚴苛的約束與把控。例如配制粉體漿料過程就需要在充滿惰性氣體的手套箱中進行，并且各類添加劑均為不含水且不能與正硅酸鋰產生反應的有機溶劑材料。在這樣的環境中進行漿料的配制和3D打印，能夠確保正硅酸鋰的物相穩定。”陳張偉教授告訴科技日報記者。
為了讓正硅酸鋰粉體漿料經過3D打印出來后，能夠迅速固化，就必須選擇合適的固化成形方式。
“陶瓷3D打印有兩種主要固化成形方式，一種光固化，另一種是粉末燒結或熔化。”陳張偉說，粉末燒結是用高能量激光直接對陶瓷粉末進行高溫燒結，燒成所需的形狀，但是因為溫度比較高，容易產生開裂，而且精度可控性較差。
而光固化不僅開裂缺陷較少，打印精度較高，同時對多孔結構細節具有很強的把控能力。
因此，科研團隊選擇了光固化的方式，并研發出一種光固化3D打印專用高相純度正硅酸鋰粉體漿料。
陳張偉介紹說：“我們在正硅酸鋰粉體漿料中混合了經優選過的有機化學添加劑組分，以及小劑量的光敏添加劑，它對特定波長的光敏感，利用405納米紫外光對漿料進行照射，可以實現漿料的光聚合固化。”
3D打印出來的結構件，再進行高溫燒結，在1050攝氏度的環境中燒制8—10小時實現瓷化，就能去除固化結構中的各種添加劑，且不再跟環境中的水和二氧化碳發生反應，“這些化學添加劑是以物理方式添加進去的，不會對正硅酸鋰造成破壞。”陳張偉解釋道。
采用這種方法打印出來的產氚單元是一體化無缺陷結構，經過測試，克服了球床填充率有限和應力集中引發的可靠性問題，其穩定性、力學性能比傳統微球結構提升2倍。
3D打印出來的這種產氚單元的產氚效率也有望獲得大大提升。傳統的微球結構占空比最高為65%，而3D打印可以根據需要在60%到90%之間靈活調整，正硅酸鋰的比表面積也較微球結構得到大幅增加。

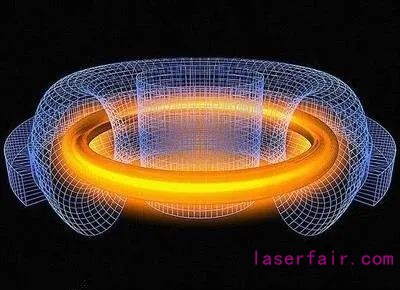

國際同行給予高度評價，認為提出的3D打印技術在核聚變核心陶瓷部件的制造與應用極具創新性。該研究在核聚變堆應用方面極具前景，將為替代傳統球床陶瓷產氚結構和推動托卡馬克核聚變反應技術商業化提供更多可能。
雖然人類距離可控核聚變還有很長的路要走，不過這并不妨礙我們向著目標不斷努力。
3D打印作為一種新興的先進制造方式，顛覆了傳統制造模式。3D打印技術可實現復雜結構一體化成形，具有制造周期短、材料利用率高等特點，是復雜構件制造的重要創新方法。在核聚變反應堆中，也逐漸展現出獨特的優勢。
據陳張偉教授介紹，此前，深圳大學增材制造研究所已與西南物理研究院合作，圍繞核聚變堆第一壁CLF-1鋼構件的選擇性激光熔化工藝（SLM，金屬材料增材制造中的一種主要技術途徑）及其組織性能調控開展了系統研究工作，首次將非均質雙/多模組織設計思路引入到SLM成形高強韌低活化馬氏體鋼（RAFM，為未來核聚變堆研發的鋼種）的開發，基于SLM工藝參數和掃描策略的優化，SLM成形CLF-1鋼兼具高強度與高塑性，其綜合強韌性顯著優于目前文獻報道的RAFM鋼。
這項研究為3D打印高強韌RAFM鋼的結構設計提供重要理論依據和技術指導，促進核聚變堆關鍵部件組織性能可控的一體化成型。
另據媒體報道，2018年，中科院合肥物質科學研究院已經利用3D打印技術實現核聚變堆關鍵部件——包層第一壁樣件的試制。
研究人員以中國低活化馬氏體鋼（CLAM）為原材料，打印出來的部件樣品尺寸精度符合設計要求，材料的致密度達到99.7%，與傳統方法制備的CLAM鋼強度相當。同時，研究還發現3D打印的逐層熔化和定向凝固特性導致了不同方向上CLAM鋼組織和性能的差異，這種差異未來可以通過掃描方案優化和熔池形核優化等方式有效降低甚至消除。該研究表明，3D打印技術在核聚變堆等先進核能系統復雜構件制造上具有良好的應用前景。
基礎科學的日新月異和3D打印技術的不斷變革與創新，使人類在工程技術領域的探索充滿想象空間，未來核聚變堆的各個零部件全是由3D打印制造出來的并不是沒有可能。
