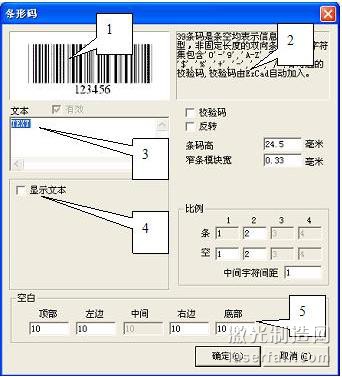

很多客戶剛剛接觸到激光打標機的時候，不知道如何使用條形碼打標的功能，其實很簡單，第一在工具欄上面選中條形碼的功能按鈕，當選擇條形碼字體后,點擊后系統彈出如圖4-21所示對話框 。
1. 條碼示例圖
條碼示例圖顯示的是當前條碼類型對應的條碼的外觀圖片。
2. 條碼說明
條碼說明顯示了當前條碼的一些格式說明，如果用戶對當前條碼類型的格式不清楚，請先仔細閱讀條碼說明，可以了解到應該輸入什么樣的文字才是合法的。
3．文本
當前要顯示的文本，如果顯示則表示在前文本現在可以生成有效的條碼。
4．顯示文本
是否在條碼下方顯示可供人識別的文字。
字體：當前要顯示文本的字體
文本高度：文本的平均高度
文本X偏移：文本的X偏移坐標
文本Y偏移：文本的Y偏移坐標
文本間距：文本之間的間距
5．空白
是指條碼反轉時，可以指定條碼周圍的空白區域的尺寸。
一維條形碼
這種條碼是由一個接一個的“條”和“空”排列組成的，條碼信息靠條和空的不同寬度和位置來傳遞，信息量的大小是由條碼的寬度和精度來決定的，條碼越寬，包容的條和空越多，信息量越大。這種條碼技術只能在一個方向上通過“條”與“空”的排列組合來存儲信息，所以叫它“一維條碼”。

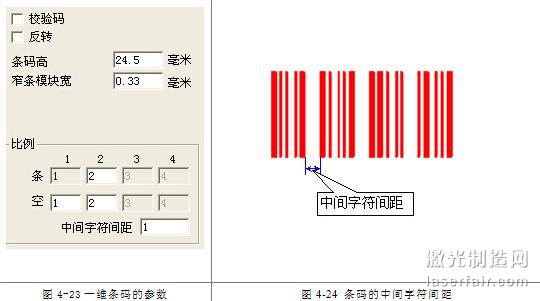

圖4-23是當您選擇了一個一維條碼時界面中的參數設置。
校驗碼：指當前條碼是否需要校驗碼，有的條碼可以由用戶自己選擇是否需要校驗碼，所以用戶可以選擇是否使用校驗碼。
反轉：指是否反轉加工，有的材料激光標刻后是淺色，所以這時候就必須選上此開關。
條碼高：指條碼的高度。
窄條模塊寬：指最窄的條模塊的寬度，也就是基準條模塊寬度。一維條碼一般一共有四種寬度的條和四種寬度的空，按照條空的寬度從小到大我們用1，2，3，4來表示為基準條寬的1，2，3，4倍。窄條模塊寬度指條為1個基準條寬的寬度。
條2的實際寬度等于窄條模塊寬度乘以條2的比例。條3，4以此類推。
空1的實際寬度等于窄條模塊寬度乘以空1的比例?？?，3，4以此類推。
中間字符間距：個別條碼規定字符與字符之間有一定的間距（例如 Code39）。該參數用來設置此值，如圖4-24所示。
中間字符間距的實際寬度等于窄條模塊寬度乘以中間字符間距的比例
空白：條碼左右兩端外側或中間與空的反射率相同的限定區域。
空白區的實際寬度等于窄條模塊寬度乘以空白的比例。
