1．汽車發(fā)動(dòng)機(jī)缸體（套）激光熱處理常規(guī)工藝流程：
鏜缸—清洗—磷化（或相關(guān)處理）—激光淬火—清洗—珩磨—檢驗(yàn)
2．加工過程：

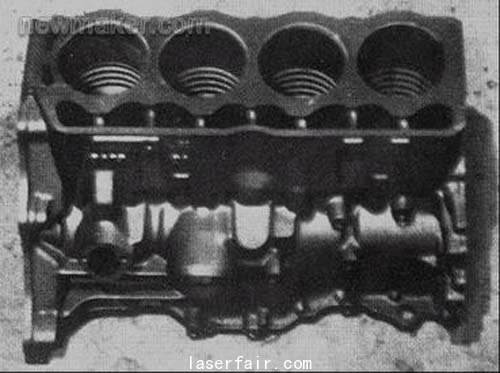

用高能激光束（能量密度為104~105w/cm2）對(duì)工件表面掃描（一般為螺旋線掃描），被掃的部分內(nèi)壁材料表面急驟升溫到相變溫度，激光束離開后，被加熱的部分又很快通過母體冷卻而形成自淬火。其淬火部分呈超細(xì)化的馬氏體組織，硬度由淬火前的HRC20-25提高到HRC55-60，約2.5倍，并得到0.2-0.4mm的淬火層深。從而提高工件的耐磨性能3-5倍。
汽車發(fā)動(dòng)機(jī)缸體（套）激光淬火后的性能指標(biāo)
硬化層厚度 0.2-0.4mm
硬化層寬度 ≥2.5mm
形 變 量 ≤0.0013mm
表面洛氏硬度由HRC20提高到60HRC以上
萬公里磨損量由0.054mm下降到0.0087mm
行車?yán)锍逃善招藓?萬公里增加到20萬公里以上
潤(rùn)滑性能提高一倍以上
使用壽命延長(zhǎng)三倍以上
轉(zhuǎn)載請(qǐng)注明出處。
相關(guān)文章
熱門資訊
精彩導(dǎo)讀
關(guān)注我們
