半導體激光器體積最小、效率最高、波長最廣，價格最低，是各類應用場景之首選，但出射功率低和光束質量差是其最大的瓶頸，難點更在于這兩個指標一般無法同時提高： 雖然增大器件尺寸可以提高激光功率，但是大器件中的多模激射會降低光束質量。之前，中國科學院物理研究所/北京凝聚態物理國家研究中心光物理重點實驗室L01組陸凌團隊，提出了一種“狄拉克渦旋”拓?fù)涔馇唬且阎竺娣e單模性最好的光腔設計，可以從原理上突破現有瓶頸，同時提高出射功率和光束質量。最近，他們將原創的拓?fù)涔馇粦?yīng)用于面發射半導體激光器中，研制出了拓?fù)淝幻姘l(fā)射激光器（topological-cavity surface-emitting laser: TCSEL）， 得到了遠超同類商用產品的指標和性能（見圖一中的比較）。在1550nm這一最重要的通信和人眼安全波段，同時實現了單個器件10W峰值功率、小于1°的遠場發散角、60dB邊模抑制比，和二維多波長陣列的集成能力。相關研究成果以“Topological-cavity surface-emitting laser”為題于2022年03月18日在線發表在Nature Photonics雜志網站上，TCSEL的發明對于人臉識別、自動駕駛、虛擬現實所需的三維感知和激光雷達等新興技術有重要意義。
圖1. TCSEL與現有商用單模激光器的對比：一維中，邊發射的相移分布反饋激光器(DFB)和垂直腔面發射激光器(VCSEL)均采用帶間模式穩定激射； 在二維中，拓?fù)涔馇幻姘l(fā)射激光器(TCSEL)可以大面積單模工作，與一維相比可以提供更高的發射功率，更窄的光束發散角，和多波長二維陣列等優勢。
通過分析主流單模半導體激光器的設計我們發現（圖一），用于互聯網通信的分布式反饋邊發射激光器（distributed Feedback: DFB）和用于手機人臉識別的垂直腔面發射激光器（vertical-cavity surface-emitting lasers: VCSEL），在其最優化的諧振腔設計中均采用了一維周期結構中帶間拓?fù)淙毕菽Ｊ絹韺?shí)現穩定單模工作。而TCSEL正是延續和推廣了這樣的成功路線，實現了與半導體芯片平面工藝最匹配的二維版本。

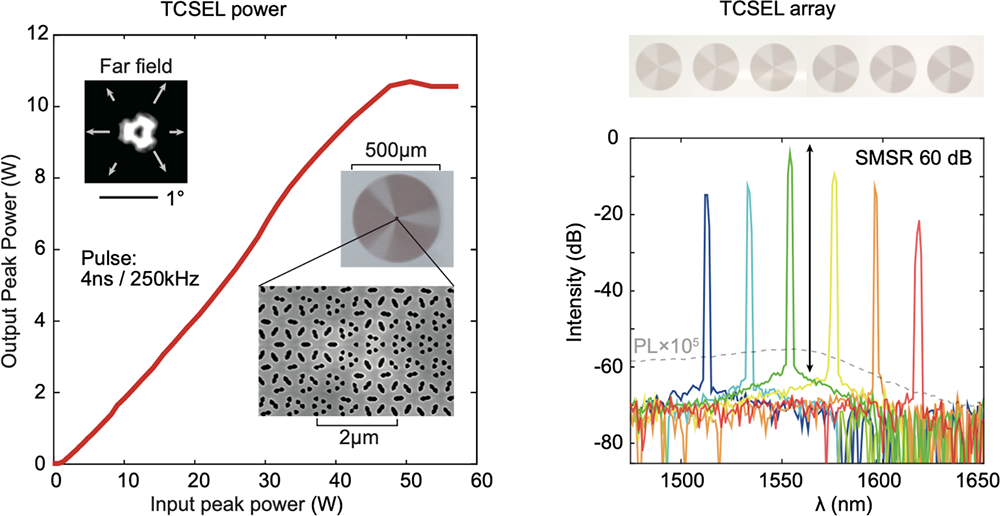

圖2. TCSEL性能：左側圖為激光器輸入輸出的功率，插圖為激光器的遠場照片、顯微鏡圖、掃描電子顯微鏡圖；右側圖為多波長陣列特性。
大面積單模是TCSEL的一個獨特優勢， 這同時提高了出射功率和光束質量：面發射峰值功率大于10 W，光束發散角小于1°（圖2左）。相比之下，商用DFB的輸出一般為數十mW的量級，單個VCSEL的輸出為幾mW，面發射的典型發散角為20°，邊發射器件的光束質量通常更差。圖2左插圖為直徑500μm器件的顯微鏡照片和掃描電子顯微鏡照片，可以清楚的看到器件標志性的渦旋結構，TCSEL的遠場為徑向偏振分布的矢量光束。TCSEL的高功率和低發散角優勢可以增加三維傳感的距離，減少光學系統的尺寸、復雜性和成本。
波長靈活性是TCSEL的另一個獨特優勢，比如可以實現二維多波長面陣。VCSEL的垂直腔是在外延生長過程中形成的，不但激光波長受到材料生長的嚴重制約，而且其陣列在同片晶元上缺乏波長可調性。而DFB雖然可以調節波長，但是由于邊發射的裂片制造工藝約束，只能實現一維多波長整列。相比之下，TCSEL的波長可以在平面加工過程中任意調節，圖2（右）中通過改變晶格常數，相應的激光波長從1512nm到1616nm線性變化，二維陣列都穩定單模工作，邊模抑制比均大于50dB。這種多波長TCSEL二維陣列可以潛在地提高波分復用技術的功率、帶寬和集成度，可以應用于高容量信號傳輸和多光譜激光傳感等眾多應用領域。
拓?fù)湮锢碜粤孔踊魻栃?yīng)發現以來一直是基礎研究領域的焦點，獲得了多個諾貝爾物理獎（1985，1998，2016）。雖然拓?fù)漪敯粜栽诶碚撋峡梢燥@著提高器件的穩定性和指標，但至今還沒有明確的應用出口，TCSEL的發明有望解決拓?fù)湮锢響?yīng)用的長期瓶頸。
論文的共同第一作者為中科院物理所博士生楊樂臣和博士后李廣睿，第三作者為博士后高曉梅，通訊作者為陸凌研究員，TCSEL的器件制備在物理所微加工實驗室完成。該研究工作得到了中國科學院、科技部、國家自然科學基金委、和北京市自然科學基金委的資助。
