所謂量子點就是將電子的運動限制在納米尺寸的三維結構中，從三個方向限制電子運動的零維結構量子勢阱。研究者們在理論上已經證明量子點激光器與量子阱、量子線等激光器相比，擁有更好的激射特性，會達到更低的閾值電流、更高的發光效率等特性。進入21世紀后，量子點激光器的研究更是取得了突飛猛進的發展，其優良的性能以及廣闊的應用前景吸引很多人的研究。
1、量子點激光器
半導體晶體材料如果在三維空間的尺寸都與載流子的DeBroglie波長或電子的平均自由程尺寸相當或更小，且該材料又是被禁帶寬度比較更大的材料包圍，即為量子點結構，電子在材料中的運動受到三維限制，即電子能量是量子化的。這種電子在三維方向上全部受限制的材料( 或者結構)稱量子點。
量子點的最低的兩個分立能級的能量差如果大于幾倍的KT，增益函數會出現熱依賴性，就會得到極好的溫度穩定性，這樣可得到更優良的性能，極低的閾值電流密度、超高微分增益和極高的調制帶等。同時量子點激光器具有高速光源、大功率激光及紅外探測器等方面應用前景。
2、量子點激光器基本機構和性能

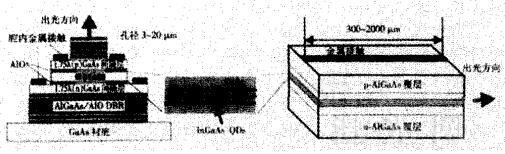

1)激光器的基本結構：量子點激光器的基本結構如圖所示 。
量子點激光器結構示意圖
2)閾值電流及增益特性：在忽略非均勻展寬的情況下，量子點材料與高維度量子阱、量子線 、體材料相比，其增益譜要窄得多，并且在峰值有更大增益，可以是量子 阱的1O倍，體材料的2O倍 。
3)閾值電流的穩定性：以往激光器因?yàn)樽⑷氲妮d流子熱擴散，它的閾值電流的熱依賴性分布展寬，使最大增益減小。因?yàn)槔硐氲牧孔狱c(diǎn)態密度是類氫譜狀，無限的高勢壘限制了載流子，就不可能生熱擴散，因此閾值電流密度徹底不依賴溫度，即特征溫度為∞。實際上量子點激光器的特征溫度同勢壘層材料組分、量子點的尺寸、生長質量等密切相關。可以通過優化尺寸及分布的均勻性等方法，實現有效地提高其特征溫度。
4)光譜特性：理想的量子點激光器應只有單一的電子能級和空穴能級，易實現單模工作。實際制備過程中，由于不可能保證尺寸和形狀完全相同，導致單個量子點能級被展寬為點集。實際單層量子點典型的增益譜寬大大超過所需的低于leV的增益譜寬，影響閾值電流密度的降低。20世紀末Kirstaedter等人在77K的低溫和稍高于閾值 電流密度條件下發現了單模工作。在最初的研究過程中發現量子點激光器光譜中激光模式分組的現象，部分研究者認為模式分組和泄漏模有關。
20世紀初D.Ouyang等人比較系統的研究了不同條寬及一定溫度范圍內量子點中的模式分組效應，得出模式組的間隔不會依賴于溫度，卻與條寬有關。如果對條寬的邊緣進行合適的周期性刻蝕，會抑制或增強某波長增益譜的空間燒孔現象，這樣會對波長的穩定及單縱模工作的實現有特別大的幫助。
3、量子點激光器的研究進展及發展方向
1986年，Asada研究發現邊長lOmm立方體結構的InGaAs量子點材料，它的增益達到10^4cm-1，遠高于量子阱材料。1994年Ledentsov等人報道了77K低溫下自組織生長的I nGaAs量子點的光泵浦激射現象。1996 ～1997年很多的小組加入到量子點激光器的研究，顯著改善了量子點的性能，使其大小均勻性很好地控制在10％以下，實現基態激射。1999年，報道了100μm條寬量子點激光器在室溫下連續輸出功率可達3.5W-4W，效率達到95％。2000年報道了氧化物限制量子點激光器，激射波長1.3μm，閾值達到19A/cm2。2000年Grundmann報道了在近紅外InGaAs量子點77K低溫下觀察到16μm的量子點子能級帶內躍遷產生的中紅外激射現象。2004年在歐洲的光通訊會議上 東京大學和富士通報道了工作在1.3μm，由溫度影響的光功率變動幅度控制到原來1/6左右。20℃-70℃間不用調整電流就能穩定的發送出10Gb/s的光信號，可以降低 光發送器的大小和成本。2005年中科學院半導體研究所成功制備了激射波長1.33μm，可在室溫連續工作的GaAs基InAs自組織量子點邊發射激光器 。
2012年臺灣國立交通大學的Gray Lin等人利用InAs/InGaAs/GaAs量子點結構研究了低閾值和寬調諧的外部腔的激光器 。對于長2mm的量子點外部腔獲得的可調諧范圍達 130nm( 1160-l29Onm)，最大閾值電流密度僅為0.9KA/cm2 ；對于長1．5mm的量子點外部腔獲得的可調諧范圍達150nm( 1143-1293nm )，最大閾值電流密度不超過0.9KA/cm2的記錄。
2013年日本東京大學研制出了鍵合在硅基底上的1.3m量子點（QD）激光二極管。采用硅摻雜部分P型砷化鎵（GaAs）壁壘結合自行聚合砷化銦（InAs）形成量子點，以構建激光二極管的有源發光區域，再將這些器件鍵合到硅基底上。有源區域由8層P-GaAs壁壘中自行聚合的InAs 量子點結構組成。每層的點密度為6×1010/cm2。試驗中對直接和金屬介導兩種鍵合工藝進行了測試，兩種工藝研制的器件均可在超過100℃的條件下發射1.3m（光通信的O波段）的激光。這些結果證實了，采用晶圓鍵合工藝研制的硅上III-V族量子點激光器有望在高密度光子集成電路中實現溫度穩定的運行。
2015年日本東北大學和日本情報通訊研究機構（NICT）合作研究出了一種超小封裝的新型波長可調異構激光器樣品。該器件的中心波長為1230nm，圍繞該中心具有44nm調諧寬帶。最近研發的大容量光纖傳輸系統采用了波分復用（WDM）密集頻率通道系統。因?yàn)樵?530–1565nm的傳統波段（C波段）的頻率通道已人滿為患，波分復用系統的頻譜利用率趨于飽和。然而，更多的未被利用的頻率資源則埋藏在近紅外（NIR）區域，如1000-1260nm的千波段（T波段）和1260-1350nm的原始波段（O波段）。
2015年歐盟節能硅發射器使用III-V族半導體量子點和量子點材料的異質集成（SEQUOIA）項目報道稱在硅光子集成電路（PIC）上取得新進展。通過使用硅襯底納米結構異質集成材料，光學濾波器可以直接與異質量子點/量子簇/硅激光器集成制備出線性調頻激光器。與直接調制激光器相比，該激光器有一個增強的調制帶寬和消光比。作為該技術的一個例子，目的是開發一個總?cè)萘?00Gbps發射機（16x25Gbps）。兩種 PIC 最終示范產品也設計完成，分別是直接調制比特率達 25Gbps 的線性調頻激光器和與級聯環諧振器調節器集成為一體的光梳子雷射。這些PIC使用16波分復用信道便可提供 400Gbps的總?cè)萘浚愿偷某杀咎峁└玫男阅埽⑼ㄟ^采用新材料和新集成工藝增強器件性能。
2015年歐盟節能硅發射器使用III-V族半導體量子點和量子點材料的異質集成（SEQUOIA）項目報道稱在硅光子集成電路（PIC）上取得新進展。通過使用硅襯底納米結構異質集成材料，光學濾波器可以直接與異質量子點/量子簇/硅激光器集成制備出線性調頻激光器。與直接調制激光器相比，該激光器有一個增強的調制帶寬和消光比。作為該技術的一個例子，目的是開發一個總?cè)萘?00Gbps發射機（16x25Gbps）。兩種 PIC 最終示范產品也設計完成，分別是直接調制比特率達 25Gbps 的線性調頻激光器和與級聯環諧振器調節器集成為一體的光梳子雷射。這些PIC使用16波分復用信道便可提供 400Gbps的總?cè)萘浚愿偷某杀咎峁└玫男阅埽⑼ㄟ^采用新材料和新集成工藝增強器件性能。
量子點激光器的研究不斷取得長足進步，同理論預測相比，它的性能還存在差距，要使性能有所提高，需要在量子點陣列、量子點材料的增益、結構優化及其尺寸等方面不斷有所研究和突破。根本實現高性能、低成本等一系列優點，更好地在光學領域得到廣闊的應用前景。（內容節選自黑龍江科技學院理學院徐寶玉《量子點激光器的研究》 ）
