1 引 言
現場設備層中的設備種類繁多，有傳感器、啟動器、驅動器、I/O部件、變送器、閥門等等，當然也包括現場檢測儀器儀表設備。PLC是現場設備控制層不可缺少的部分，已經非常普及，如何簡便地實現與PLC的交互已經成為眾多廠商新的競爭戰場。由此產生了人機界面等軟件產品，這些產品的出現簡化了對PLC的控制、操作，使PLC的應用更加方便；但也有其共同的缺點，價格普遍偏高和可二開發性較差。VB作為“原始”的編程語言在這兩方面無疑有著明顯優勢的，本文結合一個簡單的案例，用比較基礎的概念討論如何通過VB實現PC與PLC之間的通信問題，這對剛涉步控制領域的工程師或許是有幫助的。在現場設備層中各式各樣的設備都可以和計算機聯機，而最簡單的自動化聯機方式就是使用串行通信，VB提供了串行通信控件可以讓開發者開發出串行通信的系統程序，以下是對相關問題的粗略討論。
2 串行通信基本概念

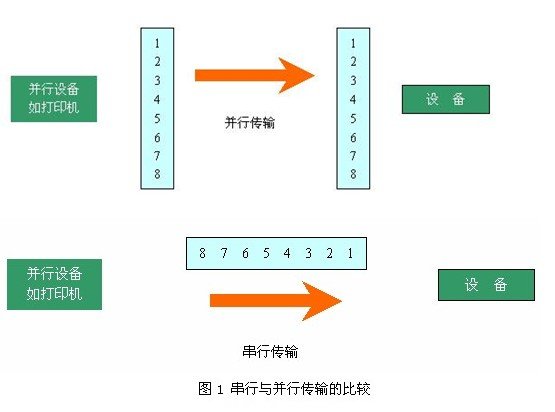

數據通訊中有兩種類型的通信形式，即并行通信（Parallel Communication）和串行通信（Serial Communication）。例如，如果有8位數據需要傳送，那么并行通信一次就可以完成8位的傳輸量；而串行一次只能傳送1位。圖1表示了兩種不同的通信模式，常用的串行通信也有兩種，分別為RS-232和RS-485。
2．1 RS-232 串行通信

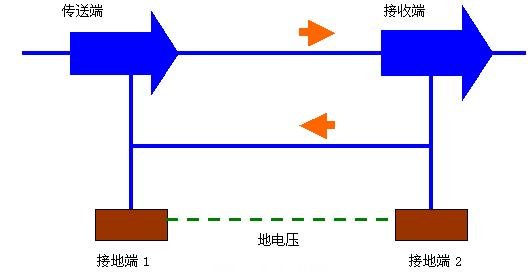

RS-232的信號準位是參考地線而言的，如圖2所示。相對于參考接地端1傳輸端傳送數據；接收端則相對于參考接地端2復現出傳送端的傳送的數據。
圖2 RS-232 串行通信示意圖
由圖2可知，由于兩個接地端準位不一定一樣，而且很容易受到干擾，所以信號在RS-232線路傳輸時，很容易產生錯誤。
2．2 RS-485串行通信

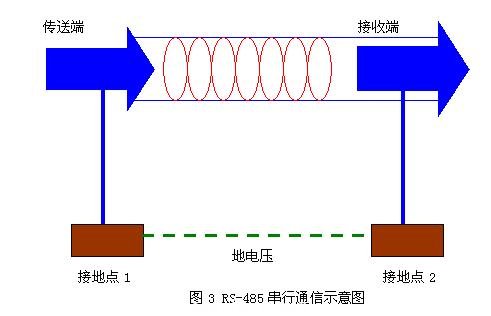

RS-485的信號傳輸方式如圖3所示。
#p#分頁標題#e#
RS-485的信號被傳送出去時會分成正負兩條線路，當?shù)竭_(dá)接收端后，在將信號相減還原成原來的信號；如果將原始的信號表示成（DT），而被分成的信號分別標示成（D+）及（D-），則DT=（D+）-（D-）。同理，接收端在接收到信號后，也依據上式還原成原來的樣子。如果線路受到干擾，兩條線路的信號分別為（D+）+Noise與（D-）+Noise。接收端還原信號為（DT）= ［（D+）+Noise］-［（D-）+Noise］，與先前結果一樣，所以RS-485可以有效的防止噪聲的干擾。
