1 引言
異步電動機以其優良的性能及無需維護的特點，在各行各業中得到廣泛的應用。然而由于其起動時要產生較大沖擊電流，同時由于起動應力較大，使負載設備的使用壽命降低。國家有關部門對電機起動早有明確規定，即電機起動時的電網電壓降不能超過15%。人們往往需要配備限制電機起動電流的起動設備，過去多采用y/△轉換、磁控降壓起動器、自耦降壓等方式來實現。這些方法雖然可以起到一定的限流作用，但沒有從根本上解決問題。
隨著電力電子技術的快速發展，軟起動器得到廣泛應用。它不僅實現在整個起動過程中無沖擊而平滑的起動電機，而且可根據電動機負載的特性來調節起動過程中的參數，如限流值、起動時間等。此外，它還具有多種對電機保護功能，這就從根本上解決了傳統的降壓起動設備的諸多弊端。
2 軟起動器的功能特點
軟起動器是一種用來控制交流異步電動機的新設備，它是集電機軟起動、軟停車、輕載節能和多種保護功能于一體的新穎電機控制裝置，國外稱為softstarter。它的主要構成是串接于電源與被控電機之間的三相反并聯閘管及其電子控制電路。運用不同的方法，控制三相反并聯晶閘管的導通角，使被控電機的輸入電壓按不同的要求而變化，就可實現不同的功能。以上海山宇公司生產的軟起動器來說明軟起動器的功能特點。山宇公司的軟起動器主要由雙cpu的主控板、電機主控制回路及供電變壓器構成，具有控制功能、電機保護功能以及顯示、報警、參數設置等功能。
2.1 軟起動器與傳統起動方式的比較
表1給出了軟起動器與傳統起動器的比較，從起動電流的波形可以看出軟起動器啟動時無沖擊電流，而傳統的起動器在起動時有1～2次的沖擊電流。而且從起始電壓、電機轉矩特性、能否頻繁起動方面的對比情況看，軟起動器在起動時有傳統起動器無法比擬的優越性。
2.2 啟、停控制模式
山宇公司sjr2軟起動器有完美的起動模式，收到外部起、停命令后，按照預先設定的起、停方式實現對電機的控制。可選的起、停控制模式有以下幾種：
（1）限流軟起動控制模式：電動機起動時，其輸出電壓從零迅速增加，直至輸出電流達到設定的電流限幅值ｉm，然后保證輸出電流在不大于該值的情況下，電壓逐漸升高，電動機逐漸加速，當電動機達到額定轉速時，旁路接觸器吸合，輸出電流迅速下降至電機額定電流ie以下，完成起動過程。如圖1所示。
（2）電壓斜坡起動控制模式

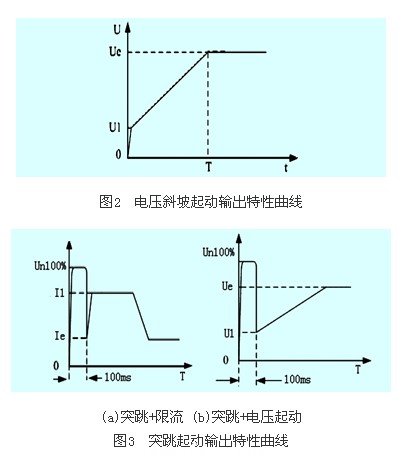

當電動機起動時，在電動機電流不超出額定值400%的范圍內，軟起動器的輸出電壓迅速上升到整定值u1，然后按設定的速率逐漸增加，電動機隨電壓的上升不斷平穩加速，直至達到額定電壓后，電機達到額定轉速，旁路接觸器吸合，起動過程完成。起動時間t是根據標準負載在標準實驗條件下所得的控制參數，sjr2系列軟起動器以此參數為基準，通過控制輸出電壓使電機平穩加速以完成起動過程，并非機械的控制時間t而不論電機加速是否平穩，鑒于此，在負載較輕時，起動時間往往小于設定的起動時間，只要能順利起動則屬正常，這也是山宇變頻器智能化的表現之一。一般而言，電壓斜坡起動模式適用于對起動電流要求不嚴對起動平穩性要求較高的場所。輸出特性曲線如圖2所示。#p#分頁標題#e#
（3）突跳+限流或突跳+電壓起動模式
圖3給出了突跳起動模式的輸出變化波形，在某些重載場合下，由于機械靜摩擦力的影響而不能起動電機時，可選用此種起動模式。在起動時，先對電動機施加一個較高的固定的電壓并持續有限的一段時間，以克服電動機負載的靜摩擦力使電機轉動，然后按限制電流或電壓斜坡的方式起動。在選用此模式前，應先用非突跳模式起動電機，若電機因靜摩擦力太大不能轉動，再選用此模式，否則應避免用此模式起動，以減少不必要的大電流沖擊。
（4） 電流斜坡起動模式

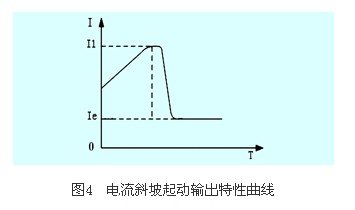

圖4為電流斜坡起動模式的輸出電流波形，其中i1為限流值，t1為設置的時間值。電流斜坡起動模式具有較強的加速能力，適用于兩極電動機，也可在一定范圍內縮短起動時間。
（5）軟停車模式：在這種停車模式下，電動機的供電有旁路接觸器切換到軟起動器的晶閘管輸出，軟起動器的輸出電壓由全壓逐漸減小，使電動機轉速平穩降低，以避免機械震蕩，直到電動機停止運行。
（6）自由停車：在這種停車模式下，軟起動器接到停止命令后立即斷開旁路接觸器并禁止軟起動器晶閘管的電壓輸出，電動機依負載慣性逐漸停車。
2.3 電機保護功能
山宇sjr2系列軟起動器具有完善的保護功能，保護軟起動器和電機的安全。包括：過熱保護、輸入缺相保護、輸出缺相保護、三相不平衡保護、起動過流保護、運行過載保護、電源電壓過低保護、電源電壓過高保護、負載短路保護等。每種保護動作時都有相應的代碼，用戶可以方便的判斷故障原因和采取相應解決辦法。由于sjr2軟起動器為三進六出的設計，當起動完成時也可以在線監視電動機的運行參數，時時保護電動機的安全運行。
2.4 顯示、報警和參數設置功能
在軟起動器的控制面板上，可顯示電機電流、報警信號及設定的參數值;以數字形式設置電機保護值、電機運行方式;手動操作啟、停電機。
