應用背景
隨著CDMA/GPRS網絡技術的逐步成熟，無線數據相關應用已經成為當前的熱點應用，特別是對于電力、電信、石油、水利、地質、和交通行業中場所不固定的應用場合，由于有線網絡的架設收到種種條件的限制，采用基于CDMA/GPRS的無線網絡技術，具有無可比擬的優勢。
北京恒頤高科技術有限公司作為專業的嵌入式應用開發商和方案提供商，針對行業用戶的不同需求，提供高性價比的系統設計，幫助用戶實現最優的無線數據采集、傳輸、監控解決方案。
應用場合
基于CDMA/GPRS技術的無線數據采集、傳輸、監控可用于如下應用場合：
＊ 電力、自來水、煤氣、油井集中監控、遠程抄表與收費系統；
＊ 銀行無線發卡、ATM遠程監控、POS等；
＊ 稅收、水利、公共安全、公共交通等實時信息查詢系統；
＊ 銀行、證券、保險等機構的數據網絡構建；
＊ 遠程監控與安防系統；
方案介紹
無線數據傳輸系統的設計可以采用兩種方式：
第一種方式為“低端單片機＋CDMA/GPRS模塊”，此方案的優點是硬件成本略低，但功能比較有限，在協議的開發和支持上都有一定難度，目前多數數據采集終端都采用這種方案。
第二種方式為“高性能嵌入式微處理器＋CDMA/GPRS模塊”，此方案雖然硬件成本稍高，需要高性能嵌入式微處理器來支持嵌入式操作系統，但可以實現豐富協議接口，便于移植和向高端系統應用升級，同時更加便于數據采集與遠程監控的實現。
隨著應用需求的逐步提高，采用第一種方式已經越來越不能滿足用戶的需要，特別是隨著高性能嵌入式微處理器的價格逐漸降低，第一種方式的價格優勢已經不復存在，因此，本方案采用第二種實現方式，可完全滿足行業用戶的復雜需求。
系統構成及基本工作原理

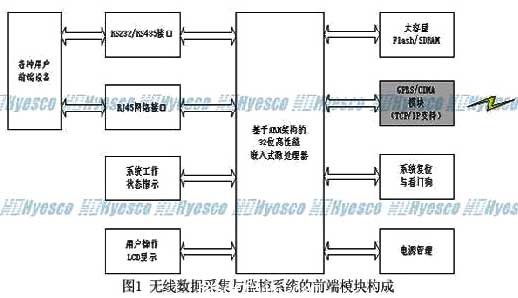

圖1為無線數據采集、傳輸與監控系統的前端模塊構成：
#p#分頁標題#e#
各種前端用戶設備，通過RS232/RS485接口、以太網接口等與前端模塊相連，前端模塊接收用戶數據，然后將數據打成IP包，通過CDMA /GPRS模塊接入CDMA/GPRS網絡，再通過各種網關和路由將數據發送到遠端的監控中心，同時，監控中心也可以通過該信號通路對遠端的用戶設備進行監控。
圖2為無線數據采集與監控系統的整體構成：
通過CDMA/GPRS公共數據通信網絡，結合數據采集、傳輸與監控系統的前端模塊，可以方便的組建基于用戶特定應用的無線數據采集、傳輸與監控系統。
優勢與技術突破
與傳統的數據終端相比較，該方案的前端模塊采用基于ARM架構的高性能32位嵌入式微處理器，結合大容量的存儲器，運行嵌入式操作系統，可以實現豐富協議接口，便于用和移植和向高端系統應用升級，同時更加便于數據采集與遠程監控的實現。
軟件是應用的核心，依托高性能嵌入式微處理器和嵌入式操作系統的強大功能，該方案實現了CDMA/GPRS自動撥號、永遠在線、具有心跳防斷線機制、掉線自動重撥、支持VPN（點到點隧道協議PPTP）、可配置NAT、SNMP代理內嵌、動態域名解析、協議棧支持（HTTP,HTML,ICMP,IGMP,TCP,UDP,ARP,SNMP,PPP,IP,FTP,DHCP,DNS,TELNET等）、支持串口/ 無線、串口/以太網、以太網/無線等各種應用方式，同時提供中英文Web界面和telnet遠程管理、具有網絡監控、短信報警、自診斷與指示燈報警等功能，可完全滿足行業客戶的不同應用需求和高端的應用升級。
恒頤成功案例
＊ 民政福利彩票數據無線傳輸
＊ 人防工程城市警報控制系統
＊ 城市機動車車載臺數據傳輸系統
