1 無縫氣瓶 seamless gas cylinder
瓶體無接縫的氣瓶，如圖1所示。

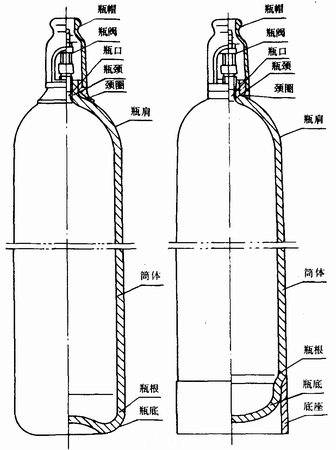

圖1 凹形底和帶底座凸形底氣瓶結構示意圖
2 焊接氣瓶 welded gas cylinder
瓶體有焊縫的氣瓶，如圖2、圖3所示。

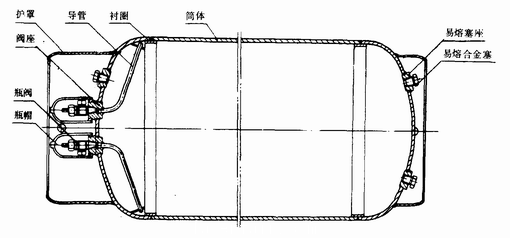

圖2 焊接氣瓶結構示意圖

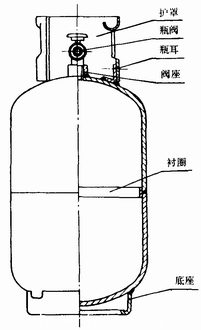

圖3 液化石油氣鋼瓶結構示意圖
3 液化石油氣鋼瓶 liquefied petroleum gas cylinder
專門用于盛裝液化石油氣的鋼質氣瓶，如圖3所示。
4 溶解乙炔氣瓶 dissolved acetylene cylinder
瓶?jī)?nèi)裝有多孔填料及溶劑，用于充裝乙炔的氣瓶。
5 復合氣瓶 composite cylinder
瓶體由兩種或兩種以上材料制成的氣瓶。
6 玻璃鋼氣瓶 fibre reinforced plastics(FRP)gas cylinder
以金屬材料為內層筒體(亦稱瓶膽)，其外側纏繞高強纖維并以塑料固化作為加強層的復合氣瓶。
7 繞絲氣瓶 wire wound(overwrapped)gas cylinder
在氣瓶筒體外部纏繞一層或多層高強鋼絲作為加強層，籍以提高簡體強度的復合氣瓶。
8 加強層 reinforced layer
復合氣瓶瓶體為承受內壓或提高承受內壓能力而采用的外層承載結構。
9 瓶體 shell
直接承受內壓的氣瓶主體。
10 筒體 cylindrical shell
瓶體上的圓柱殼體部分，如圖1、圖2所示。
11 瓶口 opening
氣瓶的介質進出口，如圖1所示。
12 瓶頸 neck
無縫氣瓶瓶口部位的瓶體縮頸部分，通常有內螺紋用以連接瓶閥，如圖1所示。
13 頸圈 neck ring
固定連接在瓶頸外側用以裝配瓶帽的零件，如圖1所示。
14 瓶肩 shoulder
氣瓶簡體與瓶頸之間的上封頭部分，如圖1所示。
15 瓶根 knuckle transition region between base and shell
凹形底或凸形底無縫氣瓶筒體與瓶底連接過渡的部分，如圖1所示。
16 瓶底 bottom
氣瓶瓶體封閉端的非筒體承壓部分，如圖1所示。
17 底座 foot ring
為使凸形底氣瓶能穩定站立，與氣瓶瓶體固定連接的座圈式零件，如圖l、圖3所示。
18 凸形底 convex base
封頭向外突出，凹面受內壓的瓶底，如圖4所示。

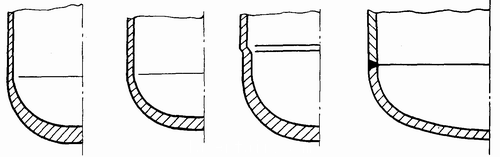

圖4 凸形底示意圖
19 凹形底 concave base
封頭向里凹入，凸面受內壓的瓶底，如圖5所示。

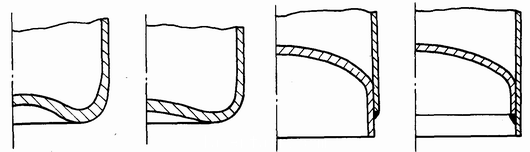

圖5 凹形底示意圖
20 H型底 H-type base
帶有沖壓成型的軸向突緣為底座的瓶底，如圖6所示。

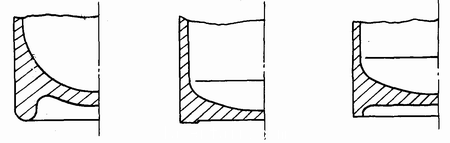

圖6 H型底座示意圖
21 閥座 valve boss
焊接在氣瓶封頭上用以裝配瓶閥的零件，見圖2、圖3。
22易熔合金塞 fusible plug
為防止瓶?jī)?nèi)介質因升溫超壓發生事故而設置的、由易熔合金作為動作部件的熔化泄放型氣瓶安全附件，簡稱易熔塞，見圖2。
23 易熔塞座 fusible plug boss
焊接在氣瓶瓶體上用以安裝易熔合金塞的零件，見圖2。
24 瓶帽 valve protection cap
保護瓶閥用的帽罩式安全附件的統稱。按其結構形式可分為固定式瓶帽和拆卸式瓶帽，如圖7所示。

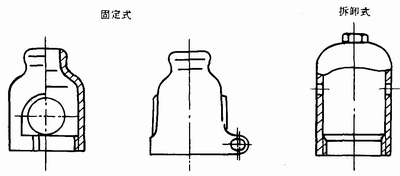

圖7 瓶帽形狀示意圖
25 護罩 shield
保護瓶帽、瓶閥或易熔塞免受撞擊而設置的敞口屏罩式零件，亦可兼作提升零件，見圖2、圖3。
26 瓶耳 cylinder ear
連接護罩與瓶體并起定位作用的零件，見圖3。
27 防震圈 bump protection ring
套裝在氣瓶筒體上使瓶體免受直接沖撞的橡膠圈。
28 導管 dip tube
與瓶閥相連，插入液化氣瓶?jī)?nèi)部用以從瓶?jī)?nèi)排放氣態或液態介質的接管，見圖2。
29 襯圈 gasket
為保證根部焊透，沿對接環焊縫內壁設置的墊板。
30 縮口 contraction end for joggle
筒體一端直徑縮小，插入與之焊接的另一筒端，起榫插式對接環焊縫襯圈作用的部分。
31 多孔填料 porous mass
充滿溶解乙炔氣瓶?jī)?nèi)用以吸附溶劑——乙炔的多孔物質。
32 氣瓶專用螺紋 special threads for gas cylinders
氣瓶瓶口與瓶閥連接，瓶帽與頸圈連接所規定采用的螺紋。
33 瓶閥 cylinder valve
氣瓶專用閥門的統稱。
34 出氣 gas outlet
氣瓶使用時瓶閥的放氣口。
