日前，大族顯視與半導體自主研發的國內首臺柔性OLED激光切割設備在深圳柔宇科技正式投產。這是大族顯視與半導體在面板激光設備制造發展歷程上的又一重要里程碑，標志著“大族智造”國產柔性OLED激光切割設備成功取得實績，并助推柔性顯示技術的發展。

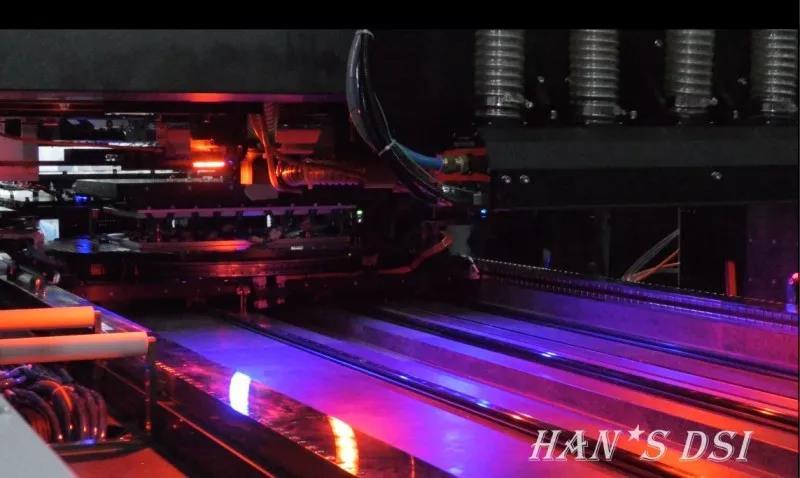

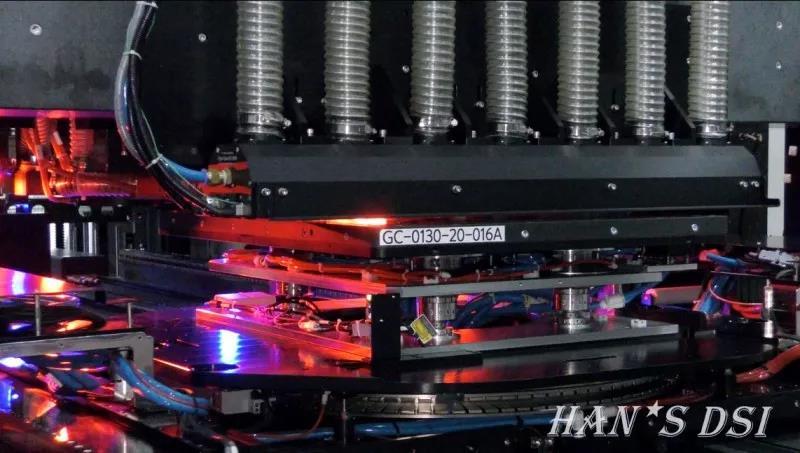

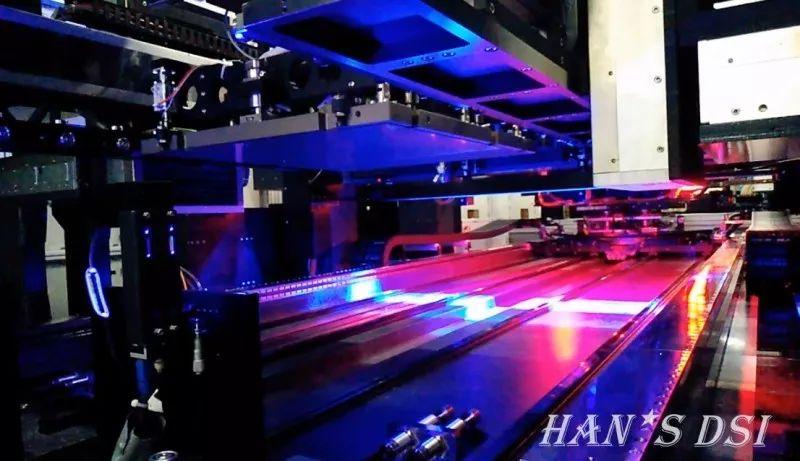

大族設備工作細節圖

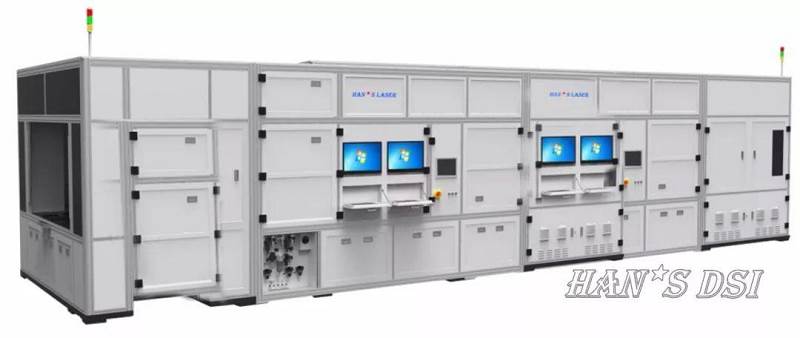

大族柔性顯示屏切割設備
設備特點：
1）本設備主要應用于PET＋PI膜＋PET等OLED高分子聚合材料的激光切割加工；作為選項而增加的“裂片裝置”可實現對帶玻璃襯底的PET＋PI高分子聚合材料的激光切割加工；
2）產品經過預定位、精定位、線掃精定位等多級CCD視覺的精確定位；基于大幅面柔性膜的搬運、整平等自動化控制；以及particle處理的流體抽塵技術；
3）根據CIM下載數據進行1到12產品的自動激光切割；
4）Inline架構，MGV或ROBOT FORK上料；
5）自動Pad Open和除Dummy；
6）多振鏡下的四軸聯動和PSO激光同步控制；
7）可對切割后的CELL進行AOI檢測及分BIN，可檢測產品尺寸、切割精度、切割軌跡HAZ等邊沿效果；
8）大族激光（002008）自主知識產權及專業的超快激光外光路設計系統，加工后產品邊緣效果良好。
該設備集分切、倒角、檢測于一體，采用了高精度的四軸聯動PSO（位置同步輸出）功能切割技術。首先XY平臺和振鏡的四軸聯動可實現大幅面的無縫拼接，而激光器的PSO功能可以實現等點間距等能量的切割，徹底解決傳統方式切割范圍太小、激光器在不同速度下切割能量不均勻的問題。下圖為在PSO功能下切割異形的效果。
PSO切割方式微觀效果圖
轉載請注明出處。
