11月5日12時15分，中國科學院上海技術物理研究所研制的高分七號衛星有效載荷激光測高儀首次在軌（第32軌）開機。激光測高儀獲取了森林、戈壁、沖積平原、山脈、城區等豐富的激光回波信號及落點區域的可見光影像。經初步分析，激光回波波形信噪比高，特征地物影像清晰。高分七號衛星有效載荷激光測高儀的研制工作在國防科工局重大專項工程中心領導和中科院重大任務局、自然資源部國土衛星遙感應用中心和航天五院的指導下開展。同時，研制過程中得到航天五院總體部及502所、中國資源衛星應用中心、中科院上海光學與精密機械研究所、上海硅酸鹽所、南京天文儀器有限公司、光電技術研究所、沈陽金屬所等單位的大力支持。
2019年12月10日，高分七號衛星首圖發布儀式在北京舉行。會上，國家航天局發布了高分七號首批22幅亞米級立體影像產品，包括北京首都機場、大興機場、雁棲湖，安徽涇縣，廣東陽春市，山東菏澤等多個地區的正射影像圖、立體核線影像、數字表面模型產品等。目前激光測高儀已隨著衛星飛越了全球各地，無論在星羅棋布的城鎮及原野，還是在人跡罕至的熱帶雨林、南極內陸、深山高峽、千里大漠，都留下了中國特有的激光印記。
1：10000高精度立體測繪的能力有多強
作為1：10000立體測繪擔當，高分七號擁有著國內其它衛星所沒有本領?？梢栽?00km的高度上看清小轎車的天窗，還能知道這輛車在地球上的精確位置。平面誤差在一個車身長的距離、海拔誤差在一個車輪高度以內。
精確位置測量的強大本領，離不開中科院上海技術物理研究所為其量身打造了激光測高儀。激光測高儀自2015年開始研制，整個系統由激光測高儀主體、激光測高儀控制器和激光器控制器組成。
“七娃”中唯一能3D定位的崽
高分七號不僅可以繪制立體圖像，還可以利用一對“激光尺”實現高精度高程定位。激光發射能瞬時獲取地面可見光影像及對應的激光光斑影像，這些代表著激光落點位置的光斑就像激光踩在大地上的一個個“足印”。激光脈沖在測繪“足印”和衛星之間進行折返跑，只要精確計時就可以知道“足印”里的屋頂、樹木、草地等離衛星有多遠，再將距離反饋給立體測繪相機，就能繪制三維圖像，獨特的激光回波分析能力甚至可以分辨出7．5cm高差的灌木。

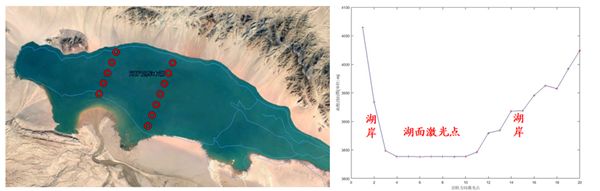

激光測高儀獲得的新疆阿牙克庫木湖的高度變化曲線
圖片來源：中科院上海技物所

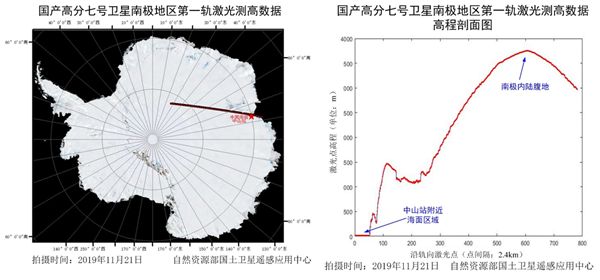

配合雪龍?zhí)柲蠘O科考任務在中山站區域獲得的激光測高曲線
圖片來源：中科院上海技物所
圖片來源：中科院上海技物所
圖片來源：中科院上海技物所
圖片來源：中科院上海技物所
高分七號衛星于11月3日成功發射，作為我國首顆民用亞米級光學傳輸型立體測繪衛星，高分七號填補了我國現有民用測繪衛星獲取1：10000成圖比例尺高程控制信息的空白，將擔負起為國土測繪、住房和城鄉建設規劃國家資源統計應用等行業提供高精度測繪數據的重大責任。
2019年12月10日，高分七號衛星首圖發布儀式在北京舉行。會上，國家航天局發布了高分七號首批22幅亞米級立體影像產品，包括北京首都機場、大興機場、雁棲湖，安徽涇縣，廣東陽春市，山東菏澤等多個地區的正射影像圖、立體核線影像、數字表面模型產品等。目前激光測高儀已隨著衛星飛越了全球各地，無論在星羅棋布的城鎮及原野，還是在人跡罕至的熱帶雨林、南極內陸、深山高峽、千里大漠，都留下了中國特有的激光印記。
1：10000高精度立體測繪的能力有多強
作為1：10000立體測繪擔當，高分七號擁有著國內其它衛星所沒有本領?？梢栽?00km的高度上看清小轎車的天窗，還能知道這輛車在地球上的精確位置。平面誤差在一個車身長的距離、海拔誤差在一個車輪高度以內。
精確位置測量的強大本領，離不開中科院上海技術物理研究所為其量身打造了激光測高儀。激光測高儀自2015年開始研制，整個系統由激光測高儀主體、激光測高儀控制器和激光器控制器組成。
“七娃”中唯一能3D定位的崽
高分七號不僅可以繪制立體圖像，還可以利用一對“激光尺”實現高精度高程定位。激光發射能瞬時獲取地面可見光影像及對應的激光光斑影像，這些代表著激光落點位置的光斑就像激光踩在大地上的一個個“足印”。激光脈沖在測繪“足印”和衛星之間進行折返跑，只要精確計時就可以知道“足印”里的屋頂、樹木、草地等離衛星有多遠，再將距離反饋給立體測繪相機，就能繪制三維圖像，獨特的激光回波分析能力甚至可以分辨出7．5cm高差的灌木。
激光測高儀獲得的新疆阿牙克庫木湖的高度變化曲線
圖片來源：中科院上海技物所
配合雪龍?zhí)柲蠘O科考任務在中山站區域獲得的激光測高曲線
圖片來源：中科院上海技物所
圖片來源：中科院上海技物所
圖片來源：中科院上海技物所
圖片來源：中科院上海技物所
高分七號衛星于11月3日成功發射，作為我國首顆民用亞米級光學傳輸型立體測繪衛星，高分七號填補了我國現有民用測繪衛星獲取1：10000成圖比例尺高程控制信息的空白，將擔負起為國土測繪、住房和城鄉建設規劃國家資源統計應用等行業提供高精度測繪數據的重大責任。
