在激光焊接領域，無論是作為客戶的使用方還是作為供應商的設備方，一旦一個激光焊接項目擺在面前，幾乎首要考慮的就是采用脈沖焊還是連續焊。因為這個問題涉及到成本、工藝、加工效率、光源以及后期設備改造升級等諸多因素，所以不得不謹慎對待。本文從原理、光源、光束特點、各自焊接工藝的特點及應用范圍等幾個方面做一些簡單的闡述，以供參考。
圖1 半導體激光器連續焊鍍鋅板
圖2 Nd3+:YAG激光器脈沖焊不銹鋼板
一、 相關原理
激光器的分類有很多種方法，比如按照波長分類可以分為紅外、可見、紫外；按激光工作物質劃分有CO2激光器、光纖激光器、Nd3+:YAG固體激光器、Nd3+:YAG碟片激光器（通快獨有）、直接半導體激光器、染料激光器等，而連續與脈沖的則是根據激光器的工作方式來判定。一般而言，激光光束在諧振腔內往返一次就會輸出一次，不斷往返（也叫高頻振蕩）也就形成了多次輸出，當輸出頻次高到某一個臨界值時，我們就稱之為連續出光，否則稱之為脈沖出光，相對應的激光器也就是連續激光器和脈沖激光器。不過，學界和業內對于二者的劃分并無一個統一明確的標準，比較通行的說法是當重復出光頻率在102Hz及以下時，是為脈沖（簡稱Pulsed），102~103Hz時為準連續（簡稱QCW）, 103~106Hz時為連續（簡稱CW），106~109Hz甚至更高時為超連續。比如大家很熟悉的金屬切割領域，IPG、銳科等的光纖激光器典型頻率參數是5000Hz，而早期的Nd3+:YAG固體激光切割機典型頻率300Hz。在各自功率參數方面，連續激光器一般只給出功率，脈沖激光器會給出單脈沖功率，平均功率和脈寬及頻率等，具體劃算方法是：平均功率=單脈沖功率×脈寬×頻率。
二、 激光光源
在金屬的激光焊接領域，一般來說脈沖焊接使用的激光器基本都是Nd3+:YAG固體激光器，而連續焊接大部分情況下使用的是光纖激光器，近年來隨著工業級直接半導體激光器的不斷成熟與穩定，其在連續焊里的應用也開始慢慢多了起來。不過隨著激光器技術的慢慢發展，兩者的界限開始變得不那么清晰，比如通快公司的碟片激光器（連續出光）嚴格來說也是一種Nd3+:YAG固體激光器，且光纖脈沖激光器也開始應用于金屬焊接。當然，本文中還是討論較普遍的情況。
Nd3+:YAG脈沖激光器的特點是脈沖出光，出光頻率較低，較小功率的激光器可以發出超高的脈沖能量，比如，一臺500W的脈沖激光器，單脈沖功率可以達到12KW甚至更高，如此一來，同等功率的脈沖激光器的焊接穿透力就大于光纖（連續）激光器。連續激光器的特點是超高出光頻率和相對穩定且較低的單脈沖能量。有個簡單的比喻可以說明他們間的區別，這兩種工作方式，脈沖焊類似于打樁機打樁，雖然速度慢，但是每一次撞擊都極有分量，而連續焊更像是電錘敲釘子，每次用力很小，但是錘擊速度很快。
圖3 Nd3+:YAG激光器
圖4 連續光纖激光器
三、光束特點
眾所周知，連續（光纖）激光器所發出光束是較典型的高斯光束，也就是在光心處功率密度非常高，功率密度沿光心向外而快速變小。而脈沖激光器光強則是平頂型分布，即在垂直于光束的表面，能量近似均勻分布。當然，直接半導體激光器光束分布也近似平頂分布，在此不作詳述。

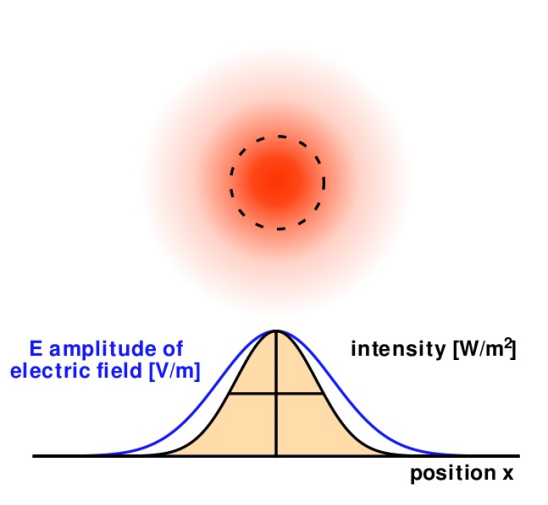

圖5 高斯光束的能量能量分布

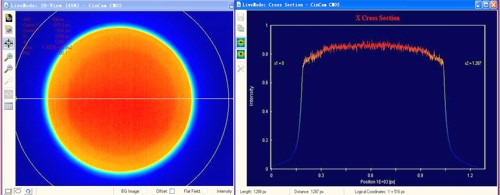

圖6 平頂光束的能量分布
四、焊接工藝
連續焊接出光頻率非常高，如果在采取了很好的焊接保護及合適的焊接參數的情況下，可以得到一條均勻而光滑的焊縫，這種焊縫基本不需要打磨或者拋光處理。而脈沖焊接由于出光頻率較低，在工作中就可以聽出清晰而間斷的敲擊聲，得到的也是一條平整的魚鱗狀焊縫，有些類似于氬弧焊焊縫，或者根據需要，也會形成飽滿的單點焊斑。在工藝加工過程中，連續焊接只需要選定合適的焊接軌跡、運行速度、功率大小等幾個參數，相對簡單，而脈沖焊接就需要對脈寬、出光頻率，單脈沖功率、運行速度及脈沖波形等較多參數行進綜合考慮，相對復雜。
圖6 脈沖焊焊斑（焊點）
圖6 連續焊焊縫
另外，光纖激光光束在光心處能量密度密度非常高，且在現在的技術手段下，可以將激光光束耦合到芯徑極細的能量傳輸光纖中，所以中高功率的光線激光器極適合做深熔焊，得到深寬比極大的焊縫。而脈沖激光光束平頂分布的特性，對于以薄板拼接焊為代表的熱傳導焊，有著較大的優勢。
五、應用情況
連續（光纖）激光器因為其高穩定性、低功耗、高效率、極高的光束質量與能量密度等特點，近幾年在焊接領域不斷攻占原本屬于CO2激光器和Nd3+:YAG固體激光器的市場，未來市場份額還不不斷擴大。而Nd3+:YAG固體激光器因發展時間長，市場保有量巨大，未來在一些特殊領域還會大有可為。
如前文已經提到，目前在市場上，連續焊多用于深熔焊，如在汽車零配件領域基本都是采用光纖（連續）激光器進行焊接，并隨著光纖激光技術及直接半導體激光技術不斷發展，連續焊會應用到更多領域。另外，連續焊接加工以其極高的效率和穩定性很好的契合了目前制造業從手工、半自動化的生產模式轉向智能化、自動化的大趨勢。脈沖焊的市場未來會繼續萎縮，尤其是現階段，光纖激光器已經發展出足以與其抗衡的準連續激光器。但是我們也已更改看到，Nd3+:YAG固體激光器成本低廉，使用簡單易維護，很多特殊材料和特殊焊接要求都要需要使用脈沖焊等特點，也使得脈沖焊未來很長一段時間都會一直存在。
六、結語
如何選擇兩種焊接方式，是一個需要綜合考慮的問題，價格、使用成本、工藝要求、生產效率等因素都應該兼顧到。脈沖焊效率低，使用成本高，但是成本低、單脈沖能量高；連續焊效率高、運營成本低但價高較高，兩者各有優劣，所以各有不同的應用范圍。如果在前期規劃階段沒有謹慎思考與驗證，后期在使用過程中會出現很多意想不到的問題，導致客戶對公司的信任度下降，這對雙方都是一種損失。其實說起來也很簡單，沒有最好的激光焊接方式，只有最適合客戶的激光焊方案，華俄激光努力為客戶提供最優質最合適的解決方案，找到合適的焊接方式，哪怕是低端的脈沖激光器，也能為客戶創造非常高的價值，實現雙贏!
