美國航空航天局戈達德太空飛行中心（NASA’s Goddard Space Flight Center —GSFC）致力于大氣中二氧化碳遙感應用的激光發射器設計的技術準備，數年來GSFC一直在開發機載二氧化碳雷達裝備，驗證儀器和測量技術的有效性，鏈接科學模型與儀器性能。最終目標是使空基衛星測量數據覆蓋全球，為了實現這一點，必須驗證所有器件的技術準備和性能，并驗證滿足信噪比要求鏈路所需要的功率縮放。迄今為止，所有的儀器組件都已被證明滿足激光發射器的性能要求。本項目中正在研究一種基于光纖的主振蕩功率放大器（MOPA）激光發射器架構，將開發強化封裝并執行相關的環境測試來驗證TRL-6。
激光發射器光學性能要求

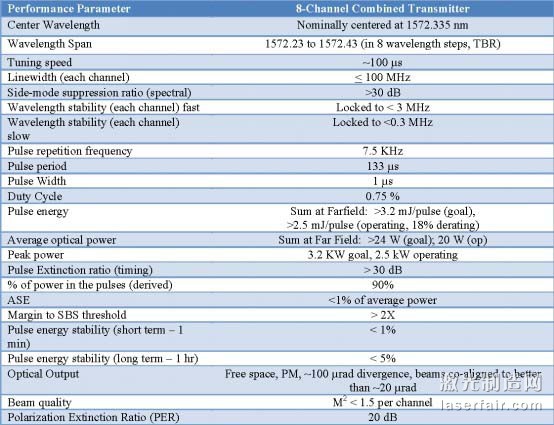

表中概述了激光發射器的光學性能要求，這些要求來源于二氧化碳測量和儀器結構的科學目標，決定采用主振蕩器功率放大器（MOPA）激光構架是因?yàn)閺?fù)雜的頻譜要求，決定采用摻鉺光纖放大器（EDFA）實現功率放大是因?yàn)榧夹g(shù)成熟度和之前的性能驗證。
總體構架由三個模塊組成：一個種子激光器模塊、一個前置放大器模塊、八個平行功率放大器模塊。種子模塊是能夠?qū)崿F(xiàn)多階波長、連續波輸出的二極管源。前置放大器模塊包括多個摻鉺光纖放大器（EDFA）級、調幅和將信號分成8個不同輸出光纖的信號分頻器。每個前置放大器輸出光纖饋送一個功率放大器模塊。
目前這兩種方法有望達到激光發射器的全部性能目標，額外的優化仍有待完成包括SBS閾值、電光轉換效率、ASE和光纖長度等。針對后續的放大器脈沖整形需要完成實現一個矩形脈沖最終輸出。
種子激光器構架示意圖
