導讀：相機巨頭公司尼康推出了在大規模工業應用中進行質量控制的革命性技術，應用激光雷達進行測量。是現有測量技術速度的兩倍以上，精度可以保證在當今最先進的測量精度。

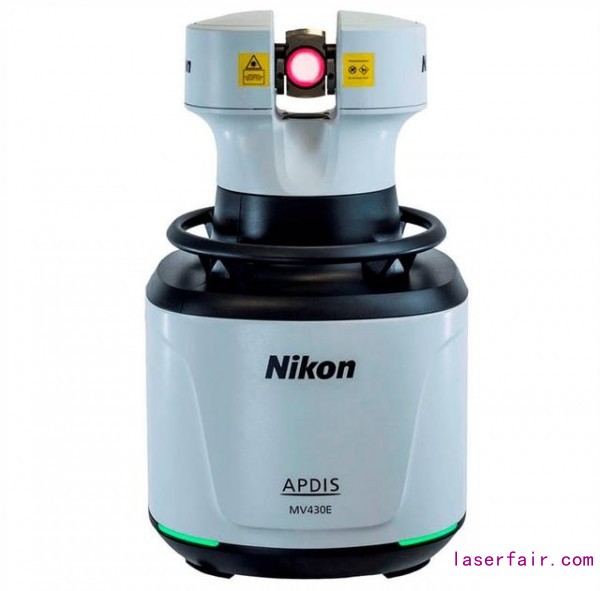

相機巨頭尼康公司推出的APDIS激光雷達實物圖
經過了成千上萬小時的嚴格測試，一個新的激光雷達系統在車間內傳輸一個范式轉移進行質量控制的系統在日本的相機巨頭公司尼康中作為計量臂被引進。這一新的稱之為APDIS的激光雷達，是一種自動的，非接觸的計量解決方案，用以比以前傳統的檢測方法速度快兩倍的速度進行檢測和傳輸高精度的測量，測量的精度等同于早先采用平行橫臂坐標測量機測量（horizontal-arm coordinate measuring machine (CMM)）得到的結果。
尼康公司推出便攜式激光測量設備及其在汽車上的應用 案例
尼康公司推出的用以測量的激光產品在市場中是分開的一個門類，這是因為他們采用了一個聚焦的激光束和外差干涉術來精確的測量變化的范圍。這一配置制造出幾乎是當今敏感度最高的測量系統，可以實現幾乎任何表面的測量，不管物體表面是否會存在反射。這一技術目前的體積非常小，可以安裝在非常小的設備上，如在實驗室中可以應用，但其測量距離可以達到50米，所以其功用是獨一無二的。這意味著測量對象的這些特征和表面形態可以精確的和有效地以絕對坐標值進行測量。
半導體工業中的應用
理想的多次重復的、勞動密集型的、復雜的對象的測量，從遠距離進行測量和能夠?qū)崿F(xiàn)難以到達區域以及需要借助攝影測量靶標、回復反射器手持式探頭 表面處理才能實現的測量，尼康公司的APDIS激光雷達均可以輕松的實現，這一技術不僅可以用在大量的制造工業中的環節中，如航空航天、汽車、再生能源、科學研究和任何需要大規模的環境所需要的場合。

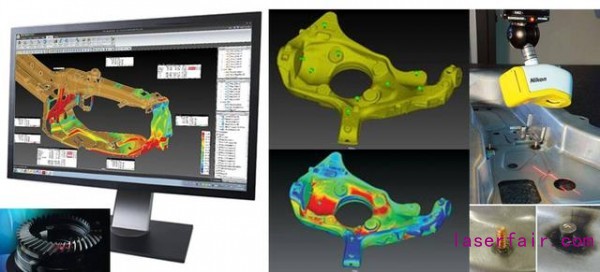

汽車工業中的尺寸測量
一個新的、高清晰度照相機，耦合新的尼康共聚焦光學系統，可以實現獲得被測量區域的更好的視場。不穩定性通過減少測量系統的單位重量來保證，減輕重量至少40%，而其體積則減少了至少了四分之一，而內部的變化和綜合的測試水平則進一步的提升了其可靠性，同時該系統還包括 IP 54 保護，以防止水和灰塵進入。
車間檢查
APDIS的測量范圍包括四個模塊，兩個為MV430E和MV450E，可以分別實現測量30米和50米的直徑范圍的測量。這一版本的系統可以增強掃描技術時所得到的特征，提供同早期激光雷達所測量速度的兩倍以上。這是通過 硬件和軟件的改進得以實現的。他們同時可以提高APDIS掃描頭用作一個非接觸的 加速度計，這是通過一個激光束的點在表面來測量微米級別的變化來實現的其分辨率可以達到2,000 Hz，這樣就可以用在接近安裝物或設備的時候。
尺寸檢驗
同時尼康公司還推出MV430和 MV450 的標準版本，應用在其頂部速度和振動的分析不需要改進提高的場合。所有模塊的典型的長度測量精度范圍為在2米長度時為 28 μm，30米的時候為313μm，同時其最小的測量范圍為0.5米。

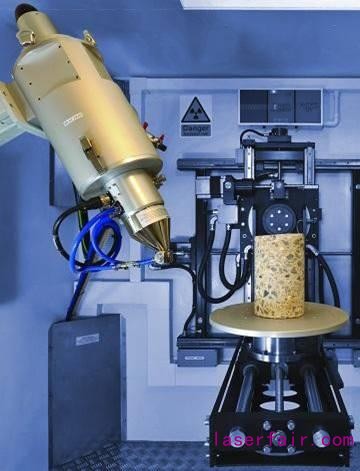

X射線及CT工業中的應用
