模具是工業產品之母，在電子行業內，SMT鋼網(Stencil)也稱作 SMT 模板(SMT Stencil)，SMT鋼網就是電路板組裝用的專用模具;主要作用是輔助錫膏的沉積;目的是將準確數量的錫膏精準地轉移到空PCB上的準確位置。

隨著SMT的發展，對網板要求不斷提高，鋼網也隨之產生。受材料成本及制作的難易程度影響，最初的鋼網是由鐵/銅板制成的，但也是因為易銹蝕，逐漸被不銹鋼鋼網所取代，也就是現在的鋼網(SMT Stencil)。

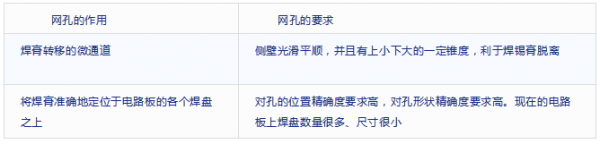

鋼網是一種孔板，由厚度幾十微米到一兩百微米的不銹鋼箔上開孔制得。在SMT技術中用漏印技術向電路板焊盤上轉移焊錫膏。

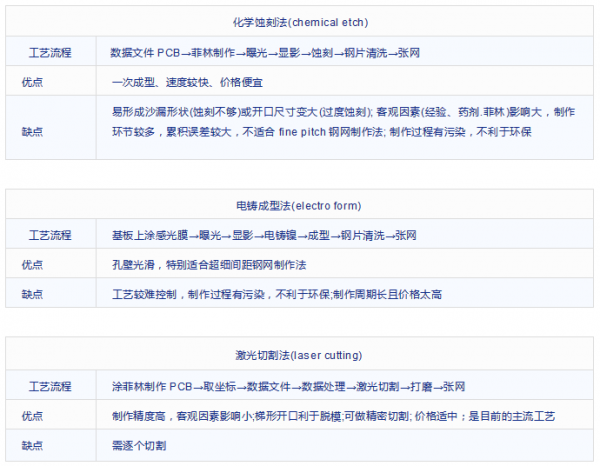

SMT鋼網(SMT模板)“開孔”制作工藝分類有化學蝕刻法(chemical etch)、電鑄成型法(electro form)和激光切割法(laser cutting)。

鋼網確定焊膏的位置、形狀、數量，在很大程度上決定著焊接質量，是表面組裝技術中最關鍵的工藝裝備。加工設備的結構決定著其基本性能，對于SMT鋼網精密激光切割加工，設備結構對性能的影響格外突出。

軟件、應用經驗和激光精密加工設備技術的完美組合 - 德中鋼網切割機設備：StencilMat M3/M6

全能冠軍—StencilMat M3

設備采用高品質花崗巖作為橫梁材料，使用龍門雙電機驅動結構，工件夾持臺固定，激光頭在龍門架上沿X軸左右運動，而龍門架沿Y軸前后運動的定位結構，運動穩定，定位精度高。設備采用進口IPG光纖激光器，自研專用鋼網切割頭，專業精致的光學器件和光傳輸系統，使得切割孔壁質量能夠輕松滿足嚴苛要求。

StencilMat M3選配項豐富，可以搭配鋼網檢查模塊、鋼網打標模塊、鋼網打磨模塊，組成SMT鋼網自動化單人生產工作站；面向miniled應用中常見的大批量小孔應用，還可選配小孔加速模塊，極大提升鋼網小孔切割速度。

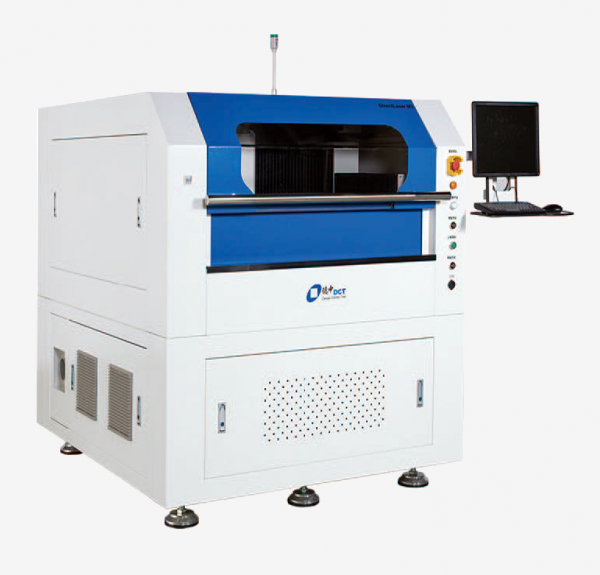

StencilMat M3

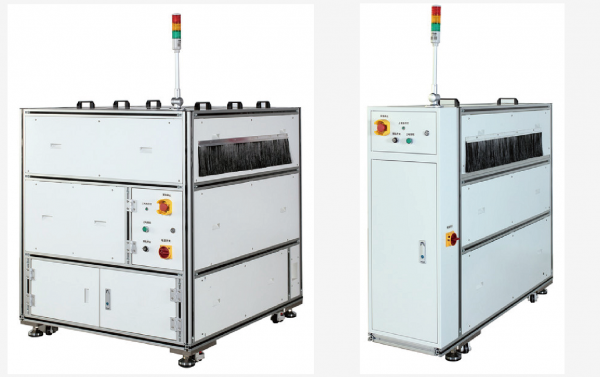

打標打磨模塊

高效冠軍—StencilMat M6

設備采用X、Y分離運動結構，激光頭在穩定的橋架上沿X方向左右運動，工件夾持臺沿Y軸前后運動，兩個系統獨立，各自的運動互不干擾。該結構從根本上提升了定位精度和定位速度。與StencilMat M3一樣，設備采用進口IPG光纖激光器，自研專用鋼網高速切割頭，專業精致的光學器件和光傳輸系統，使得切割孔壁質量能夠輕松滿足嚴苛要求。

作為專用高速切割能手，StencilMat M6切割效率可達15000孔/小時以上，通過選配小孔加速模塊，在加工30μm-100μm之間的孔，速度高達3萬-8萬/每小時。

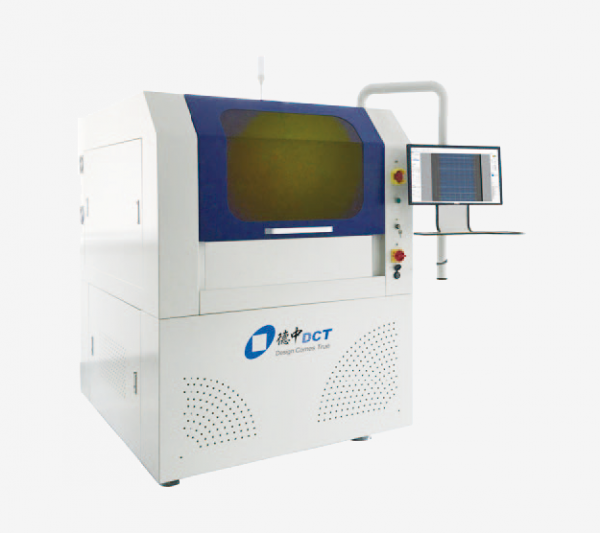

StencilMat M6

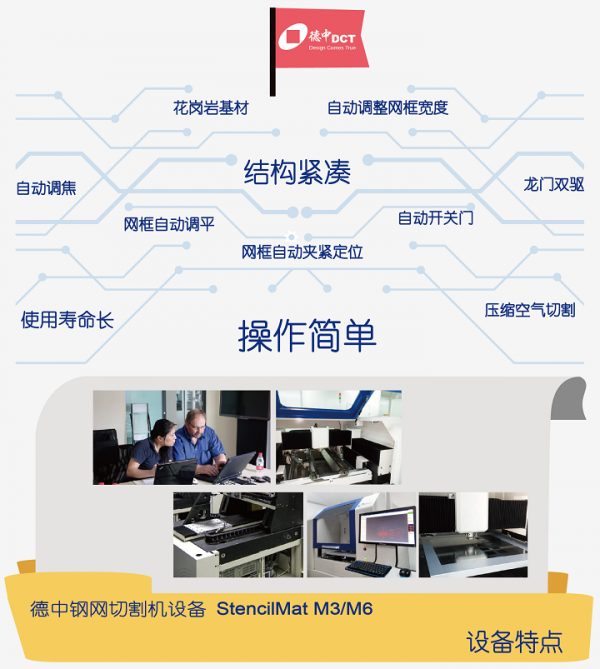

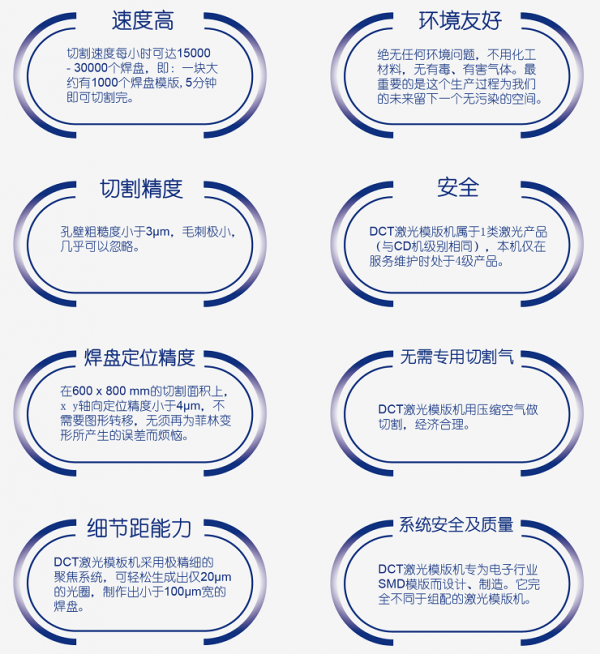

綜合來看，德中鋼網切割機設備具有下列綜合優勢。可以滿足各類鋼網加工廠、SMT工廠對于鋼網切割應用的多種復雜要求，是實現鋼網切割自由的高性價比之選。

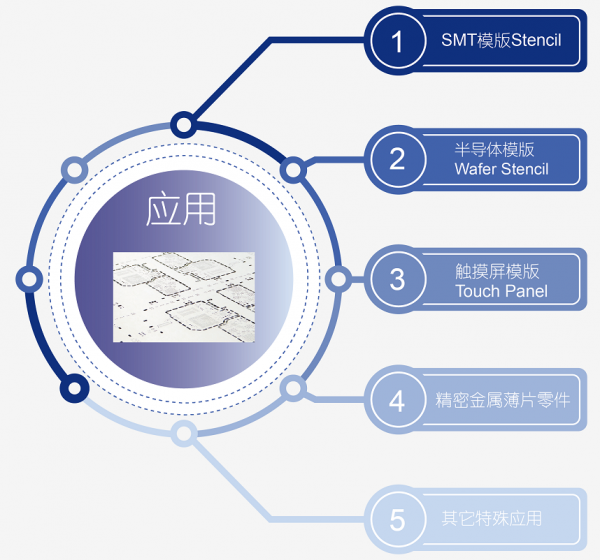

德中鋼網切割機設備的主要應用領域

切割樣品的孔尺寸為：30-80μm

敬請期待！德中在激光精密不銹鋼漏印模板的加工技術及應用（中篇）

我們將會為大家介紹德中技術在鋼網檢查方面的相關技術和應用
