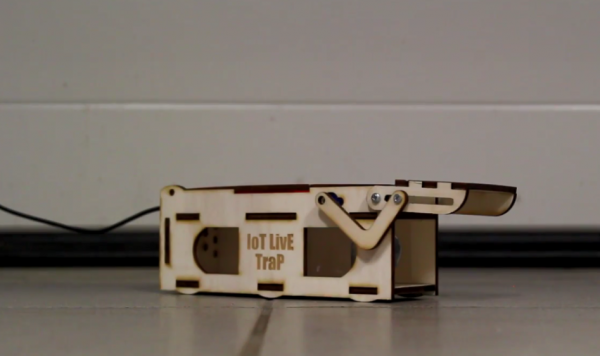

這是捕獲小獸而不傷害它們的陷阱，因此您可以將它們釋放到外面。如果接近傳感器檢測到老鼠，伺服電機將關閉門。您將收到即時消息或電子郵件，通知您捕獲了它。當您不在家或不遠時，無論您身在何處，都可以打開陷阱。

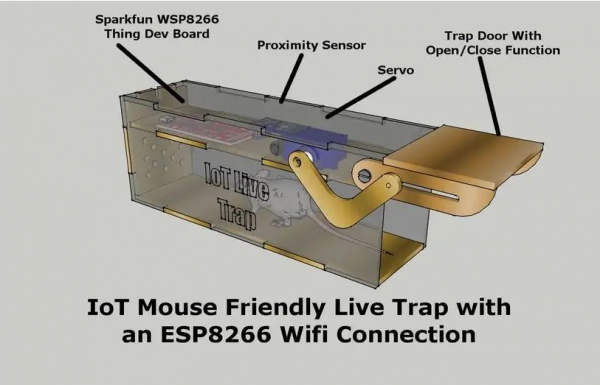

第 1 步：3D設計和2D文件

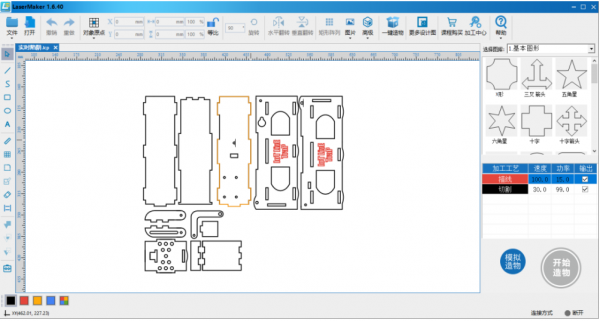

注：文末附木材激光切割設計圖，為lcp格式文件。
第 2 步：電子和軟件

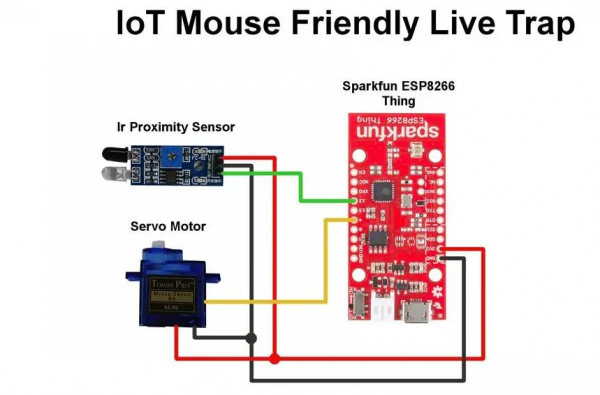

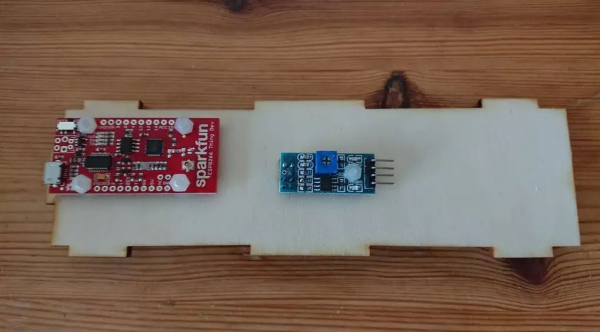

在這個項目中，我使用了 Sparkfun 8266 Thing、一個 Ir 接近傳感器和一個小型伺服電機。
要在 Arduino 中使用 cayenne 庫，您可以在此處下載該庫：
https://mydevices.com/cayenne/docs/getting-started/#getting-started-arduino-arduino-setup-using-cayenne-arduino-library
第 3 步：3 線反射式LR傳感器
這個 LR 模塊有不同的版本。我拿了這個，因為當它安裝好后，你可以很容易地使用修剪器來調整距離。到目前為止，我在互聯網上找到了 3 個不同的模型。所有這三個在這個項目上都工作得很好。
Model 01 是我最后用的那個。
02 型與 01 型相同，但引腳排列不同。
Model 03 很容易找到，但你必須在 PCB 的另一側焊接 Ir 二極管，否則你無法接觸到旋轉電位器。
第 4 步：外觀造型
設計圖：

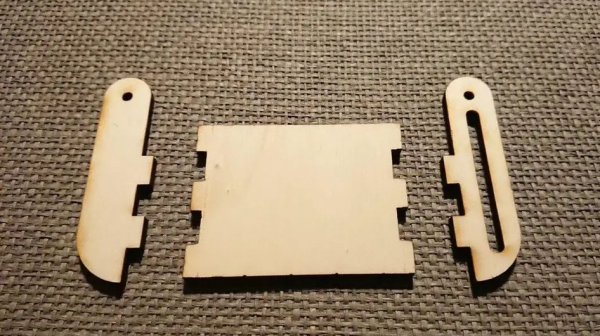

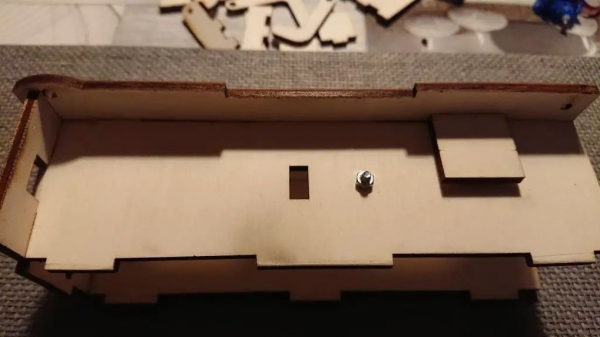

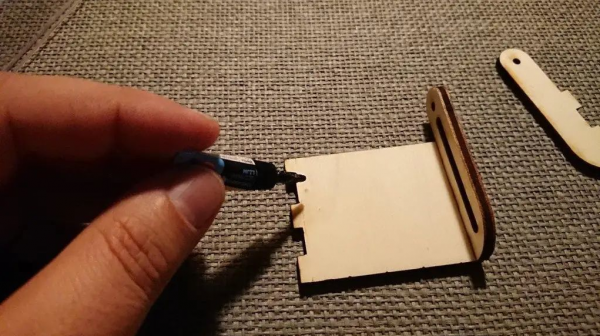

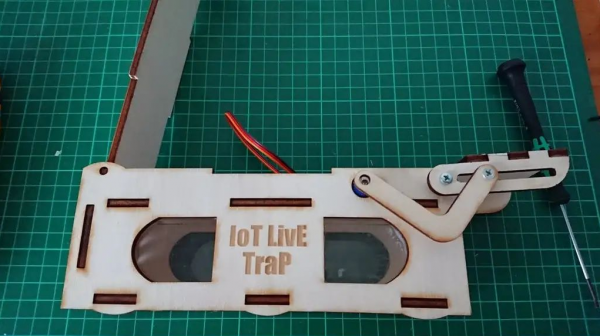

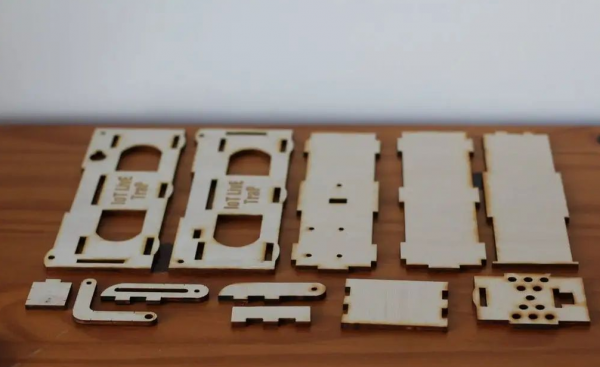

我用激光切割機制作了木制版的捕鼠器。我試圖設計最佳的盒子。在這里您可以看到外殼是如何組裝在一起的。對于窗戶，我使用了 CD 盒的亞克力部分。
第 5 步：Cayenne 儀表板
大多數陷阱是通過https://mydevices.com/的 Web 端控制的。
觸發器仍然存在一些問題，但它可以工作，并且當陷阱抓住老鼠時我會收到一條短信。您可以：打開/關閉門并查看狀態。激活/停用運動檢測。當有動作時，即使未激活，它也會始終顯示，以查看老鼠是否在內部移動。

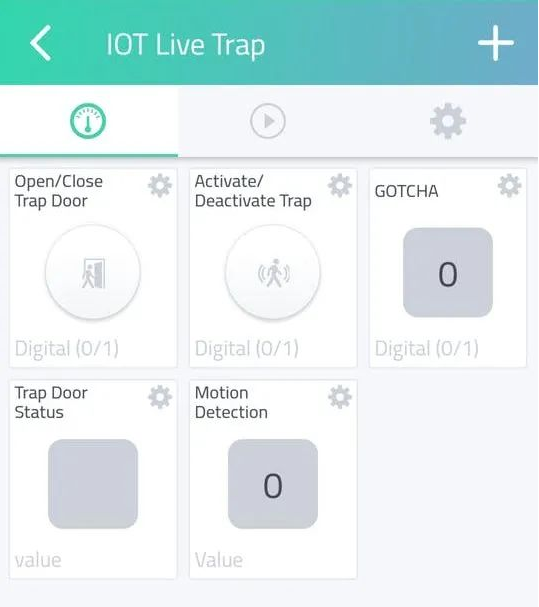

以上是網絡瀏覽器和移動應用截圖。
第 6 步：寫在最后
要做的事情：
添加一個緊急計時器，以在與 Internet 的連接丟失時釋放老鼠。
最后要知道的要點：
您可以使用此 ESP8266 Wifi 模塊或任何其他 Wifi 模塊。
避免陽光直射，否則 LR 接近傳感器將不起作用。
在這些測試中沒有動物受傷。
我知道還有更簡單的解決方案，比如一只貓或一個空瓶子，但這是一個很有潛力的有趣項目 :)
設計圖：
https://www.laserblock.cn/thread-24065-1-1.html
轉載請注明出處。
