太赫茲光譜區域介于微波和紅外線范圍之間，是電磁光譜中最有前途的區域之一。然而，該區域的電磁光譜在目前的研究和工業應用方面，沒有得到充分利用。另一方面，太赫茲頻段的構成沒有統一定義，但0.1THz-10THz（λ= 3mm-30mm）的頻率范圍是最廣泛引用的。由于其在電磁頻譜中的位置，太赫茲輻射具有獨特的穿透特性，使其對包括醫學、生物學、安全、天文學、制藥、材料科學和物理學在內的廣泛領域的光譜學和成像應用極具吸引力。
太赫茲源
天文物體本身就是太赫茲源，太赫茲光譜和成像應用需要太赫茲輻射源。太赫茲源可分為兩種主要類型：超短脈沖和連續波。超短脈沖太赫茲源是太赫茲時域光譜（THz-TDS）的基礎，其中用飛秒激光器產生的太赫茲輻射超短脈沖探測材料。超短脈沖產生太赫茲頻率的寬帶寬，可在太赫茲時域光譜中實現快速采集時間，但低頻分辨率限制了其在光譜應用中的實用性。對于需要高頻分辨率或單個明確定義頻率的太赫茲激發應用，則需要連續波太赫茲源。
目前，商業上有多種連續波太赫茲源產品，包括差頻發生器、后向波振蕩器、微波倍頻器、量子級聯激光器和光泵分子激光器。后向波振蕩器和倍頻器是微波型振蕩器技術在太赫茲區域的延伸應用，它們可以提供高功率但無法實現高于1THz的頻率。差頻發生器使用兩個頻率偏移的紅外激光器以激光器的差頻產生太赫茲輻射，從而產生高度可調的太赫茲源，但功率在微瓦范圍內。
長期以來，量子級聯激光器一直有望作為太赫茲光源，但目前需要深低溫冷卻才能在太赫茲區域進行連續波操作，部分原因是高溫下的散射。它們僅限于低毫瓦的功率，并且只能在1THz以上操作。
這些源中的每一個都是太赫茲應用的理想選擇，但總的來說，它們要么功率低，要么頻率范圍有限。對于需要在太赫茲范圍內以離散頻率提供高功率的應用，光泵浦太赫茲分子激光器是理想的光源。
太赫茲分子激光器
1970年，Tao-Yuan Chang和Thomas J. Bridges在貝爾實驗室首次展示了光泵浦太赫茲分子激光器。此后，這種激光器經過優化和改進可在廣泛的頻率范圍內傳輸高功率、相干太赫茲輻射，是世界各地太赫茲研究實驗室的必備。該激光器在科學界有多個名稱，最常見的是光泵浦遠紅外激光器，也被稱為光泵浦太赫茲激光器、太赫茲氣體激光器和太赫茲分子激光器。
在光泵浦太赫茲分子激光器中，泵浦激光器用于將極性分子的蒸汽光激發到更高的能級，從那里它們隨著太赫茲輻射的發射而發散。泵浦激光器可以采用多種形式，最常見的布置是 CO2紅外激光器，其輸出耦合到太赫茲分子激光器中。耦合可以是外部的，例如在光學平臺上，泵浦激光器和太赫茲激光器是獨立的實體；耦合也可以是內部的，泵浦激光器和太赫茲激光器包含在一個單元中。
激光器的主要部件和工作原理如圖2所示。原理圖基于愛丁堡儀器公司的FIRL-100，其中CO2泵浦和太赫茲分子激光器被集成到一個能夠輸出紅外輻射（9μm-11μm，或27 THz-33THz）和太赫茲輻射（40μm-1.22mm，或0.25THz-7 THz）的光學諧振器中。
第一階段：CO2 紅外泵浦激光器
該過程從CO2泵浦激光器開始，該激光器由衍射光柵和部分反射的ZnSe輸出耦合鏡之間形成的光學諧振器組成。硒化鋅（ZnSe）反射鏡安裝在壓電換能器上，以實現對諧振器長度的精細控制。增益部件是一個高壓氣體放電管，位于光柵和反射鏡之間。

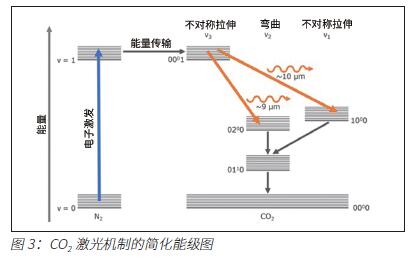

為了實現激光發射，CO2 /N2 /He氣體混合物流過放電管，N2分子通過與放電產生的電子碰撞而被提升到振動激發態。N2激發態的能量接近于CO2分子的0001振動激發態，并且0001態的布居通過共振能量轉移進行。現在，在CO2的0001和較低的0200和1000振動狀態之間存在種群倒置，促進受激發射和激光在它們之間發生（圖 3）。
振動躍遷分為兩個波段，分別是10μm和9μm。每個波段內都有多種可能的振動旋轉激光躍遷，具有各種發射波長。通過改變衍射光柵的角度（進行粗調）和通過壓電鏡的光學諧振腔的長度（微調），可以使所需的過渡進入共振——在9μm-11μm之間可選擇約80個激光過渡（27THz-33THz）。
第二階段：太赫茲分子激光
為了產生太赫茲輻射，泵浦激光器輸出的激光向下聚焦并耦合到密封的太赫茲諧振器中。該設置包括一個ZnSe輸入布魯斯特（Brewster）窗口，它在諧振器的一端形成真空密封，一個輸入耦合鏡和一個二向色輸出耦合器，可以在反射紅外泵浦光束的同時提取太赫茲發射。

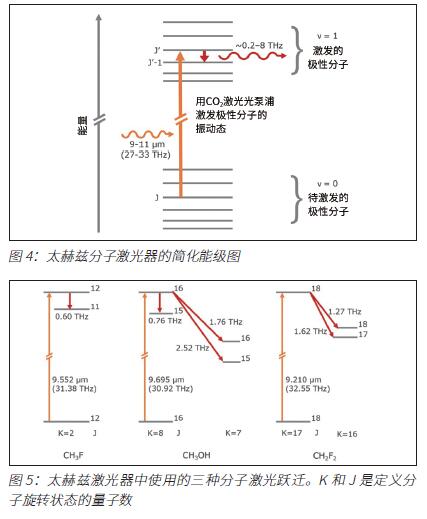

抽真空后的諧振器充滿具有永久偶極矩的小分子的低壓蒸汽，這意味著分子內的兩個或多個原子具有非常不同的負電性。CO2光泵浦激光將分子激發到振動激發態（圖4），在振動激發態內的旋轉狀態J之間產生粒子數反轉，可以進行受激輻射和激光發射。旋轉狀態之間的躍遷比CO2激光器中涉及的振動躍遷的能量低得多，落在0.2THz-8THz范圍內。調整泵浦激光器的輸出頻率以激發分子所需的振動旋轉躍遷，調整太赫茲諧振腔長度以選擇共振的旋轉躍遷，從而選擇激光器的輸出頻率。
分子的選擇
多種激光活性分子可用于產生太赫茲輻射。通常，分子應該具有永久偶極矩，能夠形成蒸汽，并具有可以吸收泵浦激光頻率的振動躍遷。輕質多原子分子（例如CH3F、CH2F2和CH3OH）滿足了這些要求，并且在0.2THz-8THz頻率范圍內識別出超過1000條激光線，其中少數如圖5所示。CH3OH（甲醇）蒸氣的 2.52THz 躍遷在太赫茲光譜和成像研究中尤為常見，使用這種躍遷可以輕松實現>100mW的輸出功率。
太赫茲成像
太赫茲分子激光器在利用高功率、穩定性、明確定義的頻率和長相干長度的應用中表現出色。學術研究和工業測試都非常感興趣的一個應用領域是連續波太赫茲成像。由于太赫茲輻射位于電磁波譜的微波和紅外線區域的邊界，因此它與兩者共享的特性使其對成像具有吸引力。
與紅外輻射類似，太赫茲輻射可以引發材料內的能量躍遷，并用于通過其獨特的光譜指紋以光譜方式識別各種材料和化學品。和微波一樣，太赫茲輻射可以穿透許多非導電材料，例如塑料、衣服、磚石、半導體，穿透這些材料實現無損成像。同時，由于太赫茲輻射的波長較短，因此具有出色的空間分辨率。
這些穿透特性使太赫茲成像對材料分析、工業無損檢測和安全篩查具有吸引力。太赫茲會穿過織物和塑料，但會被金屬強烈吸收，從而在圖像中產生對比度。它對生物醫學應用同樣有吸引力，因?yàn)樗鼙瓤梢姽夂图t外線更深入地穿透組織。由于是非電離的，其能量比典型的成像X射線低約100萬倍。因此，它對健康構成的風險很小，并且不太可能在成像過程中對生物樣品造成光損傷。
目前，最成熟的太赫茲成像方法是THz-TDS技術的擴展，其中樣品通過脈沖激發點進行光柵掃描，逐個像素構建二維圖像。這種方法提供了豐富信息，但由于圖像創建的逐步方法而受較長采集時間的影響，所以研發人員正在積極研究各種替代成像技術以利用連續波太赫茲源，其中之一是連續波太赫茲數字全息術。
在連續波太赫茲全息術中，被物體散射的太赫茲波前（物體光束）與未與物體相互作用的相干波前（參考光束）之間的干涉圖案，通過陣列檢測器記錄（圖6）。幅度和相位信息在全息圖中編碼，使物體的幅度和相移圖像能夠以數字方式重建，從而揭示內部結構的信息。由于圖像形成過程依賴于物體和參考光束之間的相干性，因此需要具有長相干長度的光源，例如光泵浦分子激光器。
使用愛丁堡儀器公司FIR-295太赫茲分子激光器，作為光源的視頻速率太赫茲全息成像系統。使用該系統，研究人員能夠?qū)﹄[藏在紙信封和聚乙烯袋中的金屬物體進行成像，突出了太赫茲全息在工業質量控制和安全檢查中的巨大潛力。數字全息在各種生物醫學成像應用中的應用也在深入研究中。該技術能夠區分癌組織和健康組織，外科醫生可以使用它在癌組織手術切除之前確定腫瘤邊界。
持續改進
太赫茲光譜和成像技術在過去10年取得了顯著進步。光泵浦分子太赫茲激光器幫助推動了這一進展。太赫茲源、探測器和信號處理的性能和可用性的持續改進，將為這個獨特的電磁頻譜區域的力量開辟出越來越多的工業應用。
