什么是熱透鏡效應？當光學鏡片受激光束連續照射較長時間后，由于溫度升高產生熱變形，進而引起透過型光學元件的折射率和反射型光學元件的反射方向發生變化，導致焦點偏移，出現激光加工不穩定的情況。
熱透鏡效應在激光應用中的影響
在激光應用中，熱透鏡效應會導致焦距和焦深變短，焦點位置偏移以及聚焦光斑發生變化，從而直接影響到打標的效果特別是金屬深雕、精密焊接、不銹鋼打彩和劃線等應用。
隨著加工功率越高，會導致場鏡受熱膨脹越迅速，熱透效應也越明顯。從而會影響到切割以及連續焊接的效果，出現底部熔渣增多，切割不斷等問題。
熱透鏡效應的解決方案

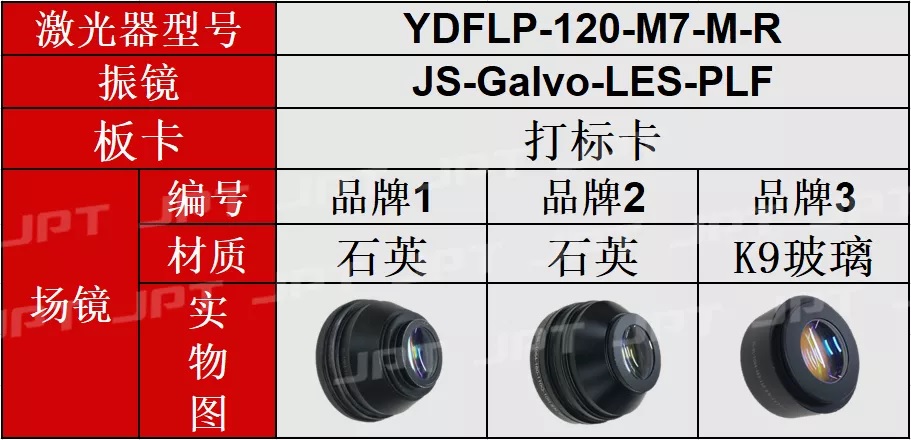

由于光學元件質量差、臟污、損壞等原因都是造成的熱透鏡更加明顯的因素。而在實際的激光應用中，除了使用前對光學器件，零部件進行檢查清潔外，不同材料與質量的場鏡能有效的降低熱透鏡效應，下面將會通過幾組對比測試分析三款國產品牌的F160場鏡在熱透鏡效應和像差上的差異。
基于熱透鏡效應的場鏡對比測試
測試方法

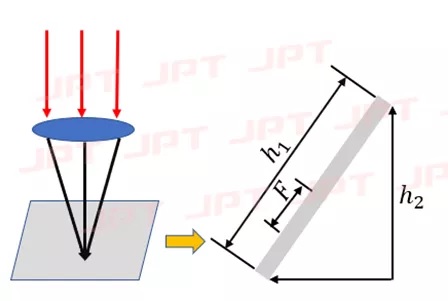

我們主要測試了以上三款場鏡在單一應用環境下的對比，如下圖：

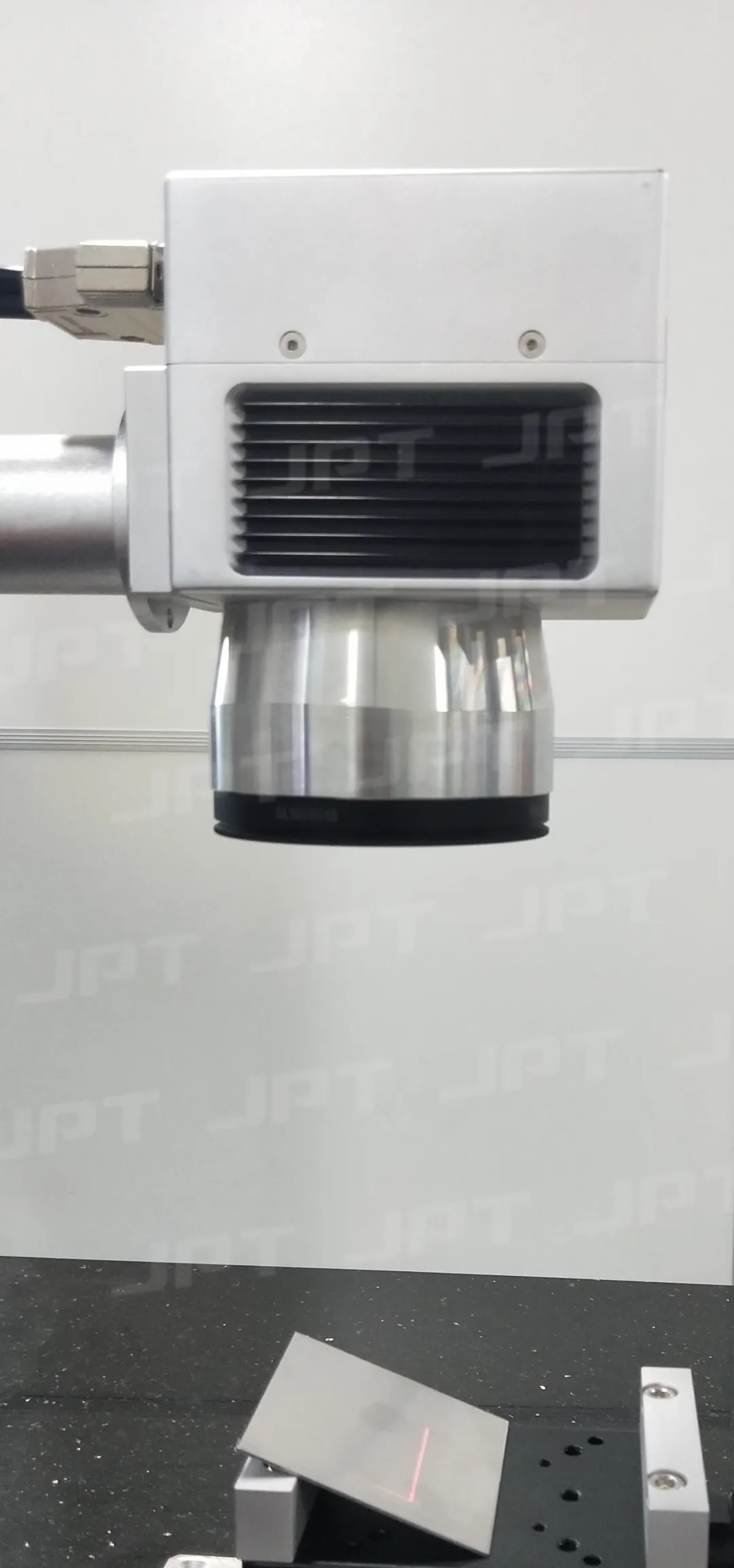

①滿功率在傾斜不銹鋼板上，從左往右標刻長條矩形
②測量出平行于不銹鋼表面方向的高度變化量F
③計算焦距變化L=（h2/h1）F
測試結果
三款場鏡在相同的條件下，焦點上移的距離是不同的，使用玻璃振鏡的上移距離最長，但兩款石英材質的場鏡上移距離短。
在實際激光應用過程中，除了更換更好石英材質場鏡外，在不同的使用環境中，也應檢查各光學元件（如：輸出頭鏡片、準直器、合束鏡片等）的臟污，損壞情況，進行及時的清潔與更換。
轉載請注明出處。
