隨著電子技術的飛速發展，電子產品更新?lián)Q代的速度越來越快，要求電子制造企業必須以更快的速度向市場提供更具有成本效益的產品。一款產品從入庫、生產、檢測、出庫，需要建立一條完整的數據追溯體系，以實現內部產品質量控制。為實現產品追溯，必須對產品進行文字或條碼標識，以賦予產品一個獨一無二的“身份證”。
近年來，工業制造中對精密打標的需求出現積極的勢頭。尤其是，優質消費品的生產正推動這一趨勢以確保最高質量，例如可用于部件跟蹤、管理供應鏈質量以及防范產品盜版的徽標和超精細二維矩陣代碼的打標。在許多情況下，此類代碼有意讓消費者無法看到，但可由生產流程中的傳感器讀取。由于這些優勢，各種工業制造行業中越來越多地利用精密激光打標，包括微電子、半導體和汽車行業。
激光打標技術作為一種現代精密加工方法，與腐化侵蝕，電火花加工，機械刻劃，印刷等傳統的加工方法相比，具有無與倫比的優勢：
◆采用激光打標做加工手段，激光與工件之間沒有加工力的作用。激光具有無接觸，無切削力，熱影響小的優點，保證了工件的原有精度。◆激光的空間控制性和時間控制性很好，對加工對象的材料品質、形狀、尺寸和加工環境的自由度都很大，特別適用于自動化加工和特殊面加工。
◆激光打標機標刻刻劃精細，線條可以達到毫米到微米量級，采用激光標刻技術制作的標記仿造和更改都非常困難，對產品防偽極為重要。
◆激光加工系統與計算機數控技術相結合可構成高效自動化加工設備，可以打出各種文字，符號和圖案，易于用軟件設計標刻圖樣，更改標記網站內容，適應現代化生產高效率，快節奏的要求。

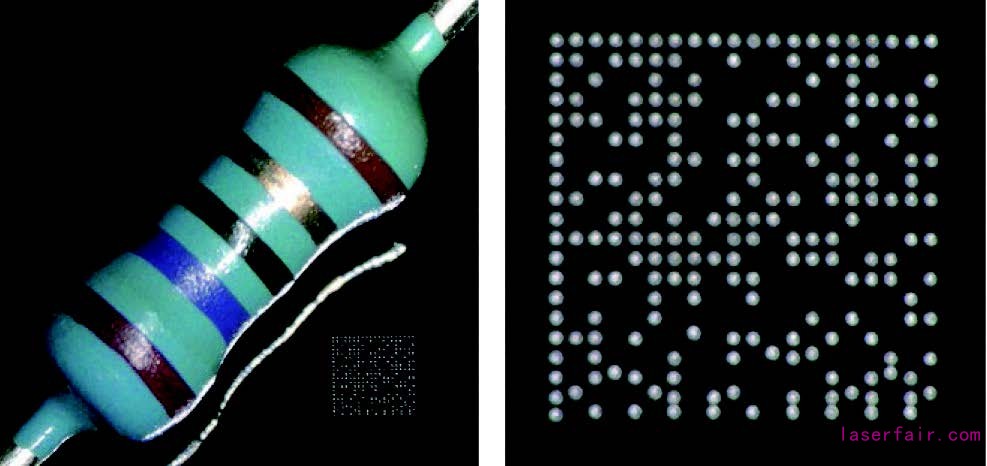

圖 1：在面向移動設備市場的陶瓷蓋部件上打標的 20 x 20 點數據矩陣，總矩陣尺寸為 900 x 900 μm
要實現這些精密打標結果，激光器類型的選擇至關重要。通常而言，低精度低質量的激光打標主要使用紅外光纖激光器，原因是使用紅外光纖激光器的成本較低。而在另一個極端情況下，雖然超短脈沖皮秒和飛秒激光器能夠在幾乎任何材料中實現高質量的打標結果和二維矩陣代碼，但成本卻高出許多。
如何解決成本與性能的困境？這里給出的解決方案是：設計精良的脈沖紫外納秒激光器。
Spectra-PhysicsExplorer?One?系列，可滿足打標尺寸小到100μm的超精細數據矩陣所需的所有關鍵要求。由于Spectra-PhysicsExplorer?One?系列能夠聚焦到更緊密的光斑尺寸，并且在大多數材料中的吸收深度較淺，其紫外波長可產生更精細的特征和標記。ExplorerOne還可提供極高的光束質量，例如像散性和M2都很低的圓形光束剖面，讓用戶能夠?qū)崿F(xiàn)接近衍射極限的焦點光斑。ExplorerOne激光器的典型橢圓度<1.1，像散性<0.1*，M2約為1.1。
由于高質量的結果還取決于要加工的具體材料，所以需要廣泛而靈活的激光器參數來覆蓋各種材料。ExplorerOne系列提供在紫外范圍>100μJ、在532nm時>200μJ的高能量型號以及在355nm時最高>4W和532nm時最高>5W的更高功率版本，通過高重復頻率來滿足這些需求。
我們還需要先進的脈沖控制功能來促進高質量加工。具有恒定脈沖能量的按需脈沖（E-Pulse?）可實現快速精密打標并提供PSO運動功能。ExplorerOne的閉環脈沖能量控制功能稱為E-Track?，可實現每個激光脈沖的精細控制，從而產生超精細的結構。
圖 2：鈉鈣玻璃上打標的 20 x 20 點數據矩陣
借助ExplorerOne系列，我們演示了移動設備應用（圖1）以及鈉鈣玻璃（圖2）中使用的陶瓷中的超精細機器可讀條形碼的打標。憑借紫外波長，我們能夠生成尺寸小于10μm的點，從而產生20x20點的200μm數據矩陣。由于ExplorerOne激光器卓越的光束屬性，我們使用包含f=100mm遠心透鏡的振鏡實現了這些小點，即采用適度的聚焦，而沒有復雜的樣本定位要求。使用振鏡可對20x20條形碼實現高加工速度和約100ms的打標時間。
另一項需要超精細結構的應用是徽標的直接寫入。嚴苛的表面質量要求決定了超精細結構的使用，以便這種徽標的對比度在不犧牲表面形貌的情況下生成新奇而優質的外觀。在許多情況下，表面必須保持光滑，或者在人類觸摸時產生某種觸感。在圖3中，我們演示了通過ExplorerOne紫外激光器在陶瓷部件上打標的這種徽標。
圖 3：拋光陶瓷表面上的徽標打標
陶瓷是潛在優質的消費電子外觀件材質。消費電子的外觀件主要是起保護作用，確保內部的電子元器件正常工作不受損壞。其要求包括材質輕便、硬度高（耐磨耐刮）、不屏蔽通信信號、手感好、散熱性好（延長待機時間）、成本低。陶瓷相比金屬而言成本適中，性能接近金屬且不會干擾信號，是潛在的優質替代品。目前，陶瓷在消費電子領域主要應用包括：手機機殼、指紋識別貼片、智能穿戴外觀件。陶瓷在消費電子上的廣泛應用得益于材料科學的不斷進步，使得陶瓷材料從古時使用粘土、長石、石英等傳統陶瓷原料擴大到非硅酸鹽、非氧化物的范圍，并出現多種新工藝。
* 標準化為瑞利長度
綜上所述，具有引人注目的成本和性能的脈沖紫外納秒激光器能夠有效地在二維數據矩陣以及徽標打標中使用的各種材料上生成超精細的結構。相信隨著技術的進步成熟，這一市場有望能被進一步打開。
