據《激光制造商情》了解，我國研究人員對智能手機在醫療應用中的潛力進行了評估，這在他們的論文《評估基于手機攝像頭和云服務的3D成像和人體骨骼打印以進行解剖學教育》中進行了概述。
過去，在人體上進行訓練是醫學生學習的最佳方法之一，但尸體的獲得并不容易。為了彌補這一點，隨著技術的進步，廣泛的仿真程序和視覺輔助工具也應運而生。如今，3D打印醫學模型和一系列設備能夠為診斷、治療、教育患者、規劃手術等提供全面的好處。醫學生（以及經驗豐富的外科醫生）也可以從模型中受益，比如可能具有要在新的或很少執行的程序中進行手術的腫瘤模型。
“3D打印的主要優勢在于其能夠創建具有高度復雜性的可抓握形狀或幾何特征的能力，克服了使用平面屏幕可視化3D成像數據所帶來的限制。而且，與經過防腐處理的尸體標本相比，3D打印模型具有更高的耐磨性，更易于清潔和存儲，并且更環保?！毖芯咳藛T說。
盡管許多行業都從3D打印中受益，但不可否認的是，在醫學領域，其影響是巨大的，因為解剖模型允許進行培訓和規劃，并且在像印度這樣的發展中國家中發揮著“越來越重要的作用”。
研究人員說：“實際上，報告表明3D打印有助于提高教學效果，并且使用3D打印模型進行學習的學生在測試中的表現甚至要好于使用真實標本進行學習的學生?！?/span>
隨著3D打印技術在醫學領域的不斷發展，仍然存在挑戰和局限性。但是，特殊設備的教育和知識已成為一個特別關注的問題。研究人員受到這項研究的鼓舞，希望通過基于手機的3D成像提供易于使用的技術，這需要基本的3D打印機來制作模型。

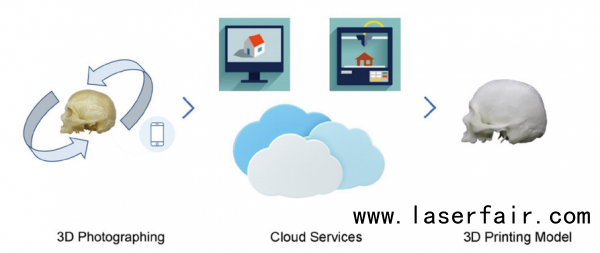

技術路線流程圖，涉及三個主要階段。首先，對采集的標本進行全方位拍攝，以從所有可能的方向獲得足夠的2D圖像。其次，使用基于云的專用服務器將2D圖像轉換為數字模型。第三，在編輯之后，將數字模型和3D打印設置數據應用于3D打印機進行打印。
以下樣本骨骼用于成像：股骨，肋骨，頸椎和頭骨。樣品在轉盤上旋轉時反復拍照。
“在測試期間，攝影師在每次拍攝后都握住手機一只手捕獲圖像，另一只手旋轉轉盤。研究人員解釋說：“在不同的水平面上進行了兩輪攝影?！?/span>
使用SLA技術制成的原始樣本，數字模型和3D打印模型。（A）股骨，（B）肋骨，（C）頸椎骨，（D）頭骨。
每個標本被拍照80-100次，并將照片上傳到Get3D，并將轉換后的文件發送到在線3D打印服務。研究人員表示，3D打印的股骨，肋骨，頸椎和頭骨的成本分別為20.27美元，3.96美元，1.13美元和35.40美元。

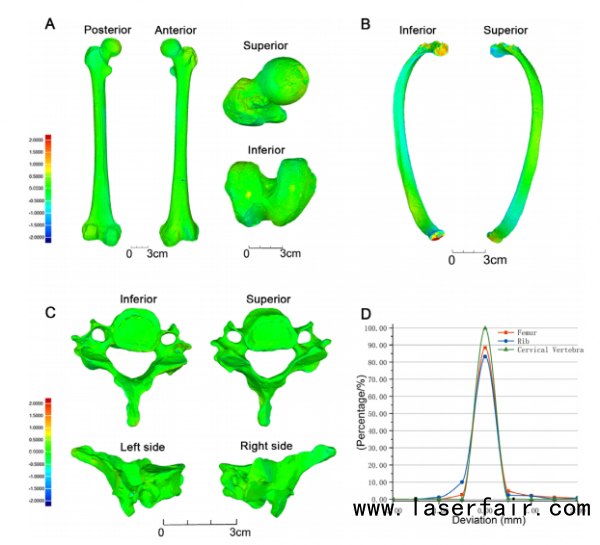

分析原始樣本和3D打印模型之間的偏差。偏差光譜上的等級均為0.5mm；綠色表示偏差在-0.5到0.5mm之間；較熱的顏色表示正偏差范圍為0.5到2mm；冷色表示負偏差范圍為-0.5至2mm。（A）股骨，（B）肋骨，（C）頸椎骨的偏差分析；（D）偏差分布（％）。

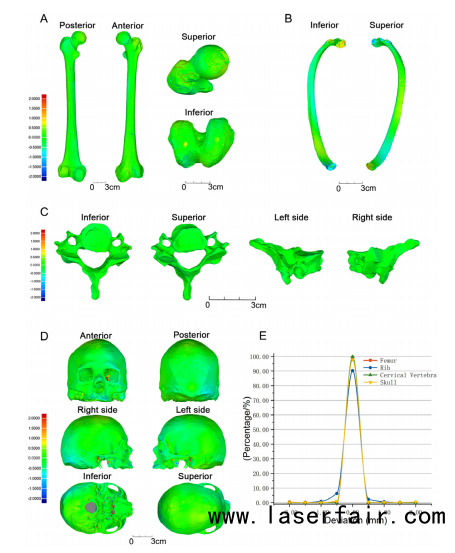

分析數字模型和3D打印模型之間的偏差。偏差光譜上的等級均為0.5mm；綠色表示偏差在-0.5到0.5mm之間；較熱的顏色表示正偏差范圍為0.5到2mm；冷色表示負偏差范圍為-0.5至2mm。（A）股骨，（B）肋骨，（C）頸椎骨的偏差分析；（D）頭骨；（E）偏差分布（％）。
經過評估，研究人員證實他們的方法在數字和3D打印模型中提供了“相當高的精度”。
論文作者說：“所提出的工作流程最值得注意的特征是，它無需掃描儀或CT / MRI數據集即可工作，從而為教育應用提供了更廣泛的3D打印技術?！?/span>
這些模型很好地展示了解剖特征。例如，容易觀察到股骨上的營養孔。與以前的研究相比，這是值得注意的，在以前的研究中，使用ABS的FDM 3D打印機使相似的股骨樣品在營養孔的區域中不可見。在本研究中，選擇了SLA和Somos Imagine 8000，它是一種堅硬，致密且易于清潔的剛性材料。
“使用攝影測量法創建的3D打印模型僅顯示了骨骼標本的外部特征；內部結構是不可見的。人體標本也有此限制。為了在顱骨內部顯示不同的解剖標志，必須使用三個或四個不同解剖的標本。在創建顯示不同解剖結構的3D打印模型時，可以應用相同的策略——選擇不同解剖或切片的標本作為攝影測量的資源?！毖芯咳藛T解釋說。
“本研究中采用的攝影測量數字化工作流程顯示出相當高的精度，相對較低的成本和更少的設備要求。該工作流程有望用于形態學/解剖學科學教育，特別是在資金有限的機構和學校，或涉及涉及快速采集人/動物骨骼標本或其他遺體的3D數字數據的某些現場研究項目中?！?/span>
標本，數字模型和打印品之間精細結構的比較。（A）大轉子（上方）和中央韌帶中央韌帶的凹孔（下方）。（B）顱底（上方）和眶內結構（下方）的神經孔。（C）肋骨結節。（D）椎體內的營養孔
