西班牙研究人員利用靜電射流偏轉技術設計了一種具有亞微米特征的超快3D打印方法。
本文詳細介紹了這一新技術，闡述了為克服現有增材制造技術對生產速度的限制，提出了靜電射流偏轉法。從他們的測試中，研究人員發現靜電射流偏轉可以通過層層疊加納米纖維來打印具有亞微米特征的三維物體，頻率高達2000赫茲。
噴射速度和層層頻率相當于打印速度達到0.5米s。?1平面和0.4毫米秒?1研究人員稱，在垂直方向上，“比提供同等特征尺寸的技術快三到四個數量級”。

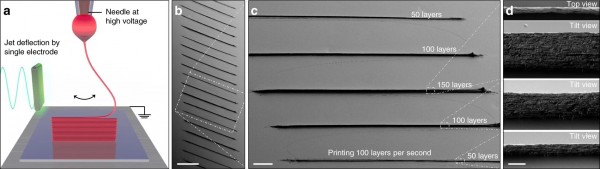

一面“墻”的3D打印原理圖。
改進3D打印工藝
研究人員首先開始描述增材制造技術為今天的生產提供的好處，并寫道：“增材制造已成為分布式定制產品生產的新范式，在幾何自由設計、材料利用和縮短提前期方面提供了優勢。”
盡管如此，已經進行了一些研究，目的是改進現有的3D打印工藝。例如，奧地利的研究人員探索了基于材料擠壓的增材制造方法(ME-AM/fdm/fff)所需的必要改進，以便“迎接復雜工業應用的挑戰“其他的研究也研究了快速打印速度對粘結劑噴射過程的影響，特別是在表面粗糙度和密度均勻性方面。
正如許多旨在改進現有增材制造工藝的研究論文所做的那樣，本文的作者指出，目前3D打印技術存在一些限制，即生產速度、材料的可用性和組合，以及對它們的微結構和功能的控制。“此外，”作者補充說，“制造設備的成本和復雜性，使生產亞微米的功能，是令人望而卻步的真正的分布式生產。”
特別是，基于噴頭的3D打印技術提供了一個很好的例子，它提供了“無與倫比的多功能性”，因為它能夠生產各種不同程度的材料制成的物體，從聚合物到金屬，到陶瓷，到木材，甚至到生物組織。研究人員解釋說：“這種無與倫比的多功能性來源于金屬或聚合物熔體或溶劑型油墨的使用，這種墨水可以被配制成含有離子、分子、納米粒子甚至活細胞形式的任何成分。”
然而，目前基于噴頭的3D打印技術相對較慢，打印分辨率有限，因為打印線的寬度與噴嘴孔徑的寬度相關，通常在幾十微米以上。即使使用較小的噴嘴孔，這一過程也容易出現頻繁堵塞和高粘性損失。
靜電射流偏轉技術
作者提出了一種適用于高分辨率三維打印的電流體噴射(EHD)方法，與其它基于噴頭的三維打印方法相比，該方法適用于高分辨率的三維打印。由ETH Zürich的研究人員演示2019年。EHD噴射機允許打印亞微米的特性，沒有堵塞噴嘴的風險，因為它可以使用多種墨水從寬噴嘴孔產生納米大小的射流，粘度超過幾個數量級。

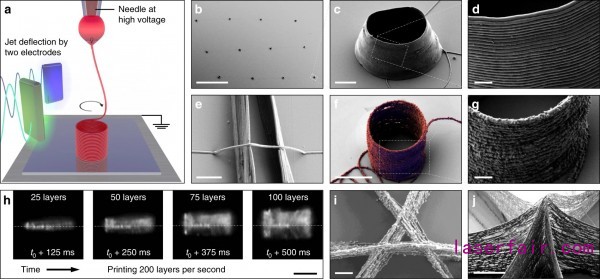

圓筒的3D打印原理圖。
然而，由于電射流速度太快，無法被機械級精確采集，因此EHD射流還沒有得到廣泛的應用。“基于EHD噴射的現有系統使用機械級將材料定位在打印基板上。然而，機械級只能與長直線上帶電射流的巨大速度相匹配，而不能達到在打印小復雜圖案的同時保持這種速度所需的巨大加速度。“作者補充道。
為了克服EHD噴射過程的局限性，研究人員提出用電極來修飾電場。使用傳統的ehd打印機，研究人員將電極放置在射流周圍，并控制它們的電壓，以橫向加速度高達106米的速度連續調整其軌跡。?2。這使得噴射器能夠進行超快的靜電偏轉，使納米纖維被堆疊起來，以打印具有亞微米特征的3D物體。
光學照片的噴嘴，墨滴(以下虛線)，泰勒錐，和電噴產生1000V之間的噴嘴和打印基板(未顯示)。
從他們的測試中，研究人員能夠通過層層沉積高達100米的材料，以及非常高的縱橫比和高速來打印物體：“快速噴射和這些高層次性頻率轉化為高達0.5米s的打印速度。?1平面和0.4毫米秒?1飛機外，即在垂直方向上，在生產等效特征尺寸時，擠壓和按需下降的EHD技術比可實現的速度快三到四個數量級。“
最后，研究人員指出，EHD射流偏轉打印技術的優勢，正如他們在論文中所展示的那樣，有可能使這項技術更接近于3D物體超快的可加性微制造。論文《基于靜電射流偏轉的亞微米超快3D打印》是由Levgenii Liashenko，JoanRosell-LlomPart，andreuCabot寫的。文章發表在《自然通訊》。
