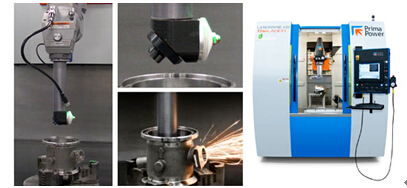

在左圖直徑2.43英寸的圓柱形工件中切割是非常困難的，而右圖中配備了直角噴嘴（中間上圖）的LASERDYNE 430 Versa系統卻可以實現此應用，如中間下圖所示，可以實現快速精確切割。客戶可以使用430系統開發自己的應用，其不僅僅用于切割還可以焊接、打孔，并能方便快捷地將三種應用融入到量產模式中。
最新三維光纖激光系統的靈活性和功能可以為制造商帶來效益的增長。在過去，所用的激光器只能實現材料的切割和焊接或切割和打孔加工，但無法同時實現三種工藝 。脈沖調制光纖激光技術的出現使得三維光纖激光系統能夠實現三種及更多的工藝。事實上，隨著對激光加工不斷深入的理解，應用范圍已延伸到切割、焊接和打孔之外的領域；正因為激光加工有此多樣性，制造商可以開發新的工藝以便快速應用到生產中 (拼圖1,2,3,4)。
直到最近，多軸激光系統的功能性和價格的匹配一直超出了很多制造商的承受范圍，但現在LASERDYNE 430 Versa系統在價格和多樣功能性方面做出了最佳的平衡, 可以實現多種材料的激光切割、焊接、打孔、紋理及打標等精密加工。對于那些期望擴展激光用途的生產商來說最重要的是，高性價比的430 Versa 系統融合了所有光纖激光加工工藝，為高效益的量產提供了一種選擇。
新的LASERDYNE® 430 Versa 是價格實惠的光纖激光系統
第三代BeamDirector® 專為多軸激光加工
配備第三代BeamDirector®的LASERDYNE 430 Versa 三維光纖激光系統適合此類制造商，即其目前產量低、非常混雜但考慮將來某些產品會大批量生產。430 Versa 是為制造商的工具室、模型室及研究開發中心典型的激光加工需求而設計的，除此之外還為擴大生產提供了便捷的途徑。具體如下：
430 Versa系統配備空冷峰值功率達3000瓦的光纖激光器及LASERDYNE專有的加工頭 ， 加工頭可以實現激光光束兩個軸方向的運動而無任何工件移動。430 Versa 系統同樣擁有高精密度，與目前在全球范圍內加工航空航天、醫療產品的LASERDYNE 系統具有同樣的系統和技術。精密度不僅僅出于430 Versa運動系統的性能和精確性，同樣得益于LASERDYNE獨有的先進功能設計，使其能夠有效執行全部設計任務；這也是激光、運動和過程傳感器集成控制的成果。高精密度不僅僅是通過對系統定位、重復定位精度測量得出，更重要的是通過對加工后的工件檢測而得出的。
此系統的高效源于對激光、運動和加工傳感器的高度集成和控制，這點非常重要，后面的性能特點將證實。系統線性軸X和Y運行速率高達20.3米/分，Z軸20米/分, 雙向精度為0.0005英寸（12.7微米），加工頭旋轉速率為90轉/分，雙向精度為6弧秒。使用200毫米透鏡時，旋轉軸的精度可以將激光焦點處的誤差控制在0.0003英寸（7.6微米）以內，此精度在系統585 x 408 x 508的工作行程內始終一致，非常適合對寬范圍尺寸的、厚的、薄的金屬或非金屬進行激光加工。
430 Versa另外一個重要特征是節省空間，支撐腳小降低了對地面的要求；盡管是緊湊型設計，但其配置了Laserdyne最新最強的控制系統 – S94P。430 Versa 包含了Laserdyne所有軟硬件功能，以對激光、運動和加工傳感器進行集成控制。雖然激光器是三維激光加工系統的重要部分，但是激光加工的全部功能只有在激光、運動和加工傳感器完全集成控制后才可實現，這是430 Versa的關鍵所在。
430 Versa的創新功能有SmartPierce™ 和 SmartRamp™
基于對光纖激光器的高速、實時的控制，整合后的430 Versa 是Laserdyne在加工領域的最新成果。來自Laserdyne 研發部的兩項新技術有SmartPierce和SmartRamp，且都已被整合到該系統當中。(拼圖 5 和 6)

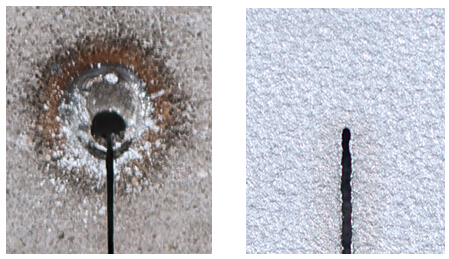

(拼圖 5、6) Laserdyne獨有的SmartPierce功能使得穿孔更加潔凈并且穿孔直徑和割縫一樣寬（右圖）。注意起始點直徑經控制后和切割寬度一樣，穿孔附近同樣沒有殘渣。相比之下，左圖標準穿孔會產生一個直徑大于切縫的孔，以及明顯的殘渣。兩圖中的穿孔都是在10.5mm(0.41inch)厚的617哈氏合金材料上進行的。
SmartPierce 的功能在于切割前打出微小潔凈的穿孔而只產生極少的殘渣。由于穿孔直徑和切縫具有同樣的尺寸，所以可以在微細的材料邊緣進行切割。
430 Versa另一個創新的加工功能是 SmartRamp，此功能避免了閉環焊接在末端產生焊縫凹陷的問題。鑒于重疊焊接時傳統的方法是降低激光功率，SmartRamp采取對一系列加工參數進行集成控制以使焊縫表面形成光滑的過渡（拼圖7、8、9）。

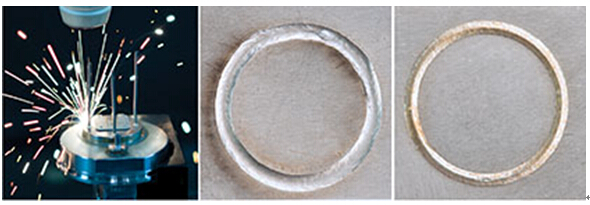

(拼圖7，8， 9) 左圖展示的是圓環焊接加工，由于看不出起始點和終點所以比傳統的焊接更加好。中間圖片展示了標準焊接在焊縫末端處有凹陷現象（一點鐘方向），凹陷點可能會形成失效的焊點。SmartRamp™工作時，會實時控制激光參數以避免產生這樣的缺陷焊點（右圖），最重要的是SmartRamp™可進行任何軌跡的焊接，包括圓形、矩形或線形。
附加的功能擴展了系統的靈活性
LASERDYNE S94P控制系統中成熟的應用功能也已被整合到430 Versa中，其擁有一整套標準的軟硬件功能。其中包括自動焦點控制 AFC™ ，適用于有電容感應的材料；另外作為備選的功能有光學焦點控制OFC™，其應用于非電導性材料。
電容感應和光學焦點控制的兩種方法都會精確引導控制系統，保持垂直方向固定的焦點位置，不管工件表面是否平整焦點都會精確跟隨工件輪廓運動。系統線性軸會隨感應運動，在光束軸方向做無限量補償。工件感應和防撞保護功能的集成使得操作人員可以放心使用最大加工速度，而不用擔心損壞設備或工件。
防撞保護功能對于需要激光加工的新零件設計者來說非常重要，430 Versa 的防撞保護領先業界5年，對碰撞導致損壞的切割頭終身保修。
Laserdyne 430 Versa 促進原型進入量產
當一個新設計的產品驗證、修改、再驗證并進入大量生產時，對此430 Versa將是一個理想的選擇。430 Versa 是基于這樣一個系統平臺開發的：優化應用輔助軸、聚焦透鏡、加工傳感器、夾具、傳送裝置及激光器等來實現大批量生產。
