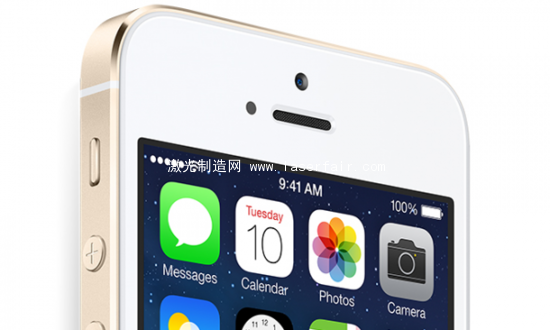

美國專利和商標局于周二通過了一項蘋果專利，該專利描述了一種制造iPhone顯示屏組件（包含藍寶石）的制作工藝，該工藝可以直接將玻璃與由液態金屬制成的金屬邊框結合形成一體化的顯示屏組件。雖然專利已經有六年的歷史，而蘋果最近又與Liquid Metal公司續簽了合同延長合作關系到2015年。然而迄今為止，該液態金屬的用途在蘋果現有產品的體現上僅僅是用在iPhone上的Sim卡彈出工具。
在蘋果專利U.S. Patent No. 8,738,104“將玻璃與金屬邊框一體成型的制造方法與系統”中，液態金屬又一次被提及。在2007年的與之相關的制造工藝專利中，iPhone的顯示屏是被安裝并附到有吸震作用的橡膠環中去的。該制造方法可以有助于緩解沖擊，一直沿用到iPhone5s。

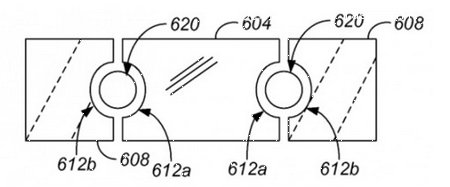

而最近這份專利顯示了蘋果公司新的制造工藝，將玻璃或藍寶石嵌套于金屬框架（比如iPhone邊框）形成一體化成型的構件。文檔指出了許多種可以應用于該制造過程中方法，以實現一體化成型的玻璃-邊框系統構件，并確保該構件的公差足夠小以及系統結構穩定。其中最值得注意的就是金屬注射成型（MIM）技術。代替?zhèn)鹘y(tǒng)的注塑成型技術，該專利使用的是液態金屬。借助該金屬以及玻璃的熱學屬性特點，采用MIM技術塑造成型。該文檔中蘋果描述的方法是：在玻璃（或藍寶石）成型結構周圍注入液態金屬，當液態金屬流過模具的腔孔的玻璃部分時，以預定的速率收縮變硬，液態金屬就能“抓”住玻璃，這樣制造出來的組件公差會很小。玻璃邊緣可以被斜切或裝入信道來增強連接強度。其成品就是一體成型的顯示屏組件。
文檔還描述了另一種實施方案，以及其他模具類型，以及使用噴砂或拋光的精加工一體化組裝方法替代MIM的工藝。目前尚未可知蘋果是否有計劃推出應用大量液態金屬材料的iPhone。而可預計的近期，似乎是不太可能出現，大規模的液態金屬一定會有類似藍寶石供應那樣的傳聞報道出現，而目前尚未有此方面的消息見諸報端。
轉載請注明出處。
