(2)物體三維模型重建：RapidForm是韓國INUS公司開發的全球四大逆向工程軟件之一，它可實時將點云數據運算出無接縫的多邊形曲面，得出實物的三維模型。由RapidForm重建圖5所示的零件，結果如圖6所示。

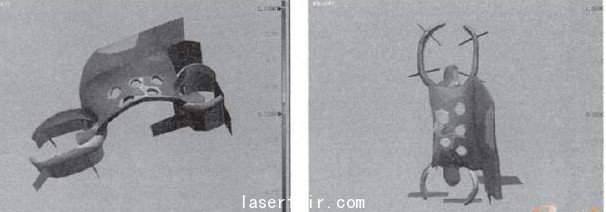

圖6 金屬可摘除局部義齒支架三維重建
(3)利用Rapidform軟件進行設計數據與掃描數據的全局拼接比較，如圖7所示，圖中左邊模型為可摘除局部義齒支架CAD模型，右邊為三維重建后的模型。軟件通過對比掃描數據和三維CAD設計數據，自動導出檢測報告，包括全局誤差以及幾何尺寸誤差。

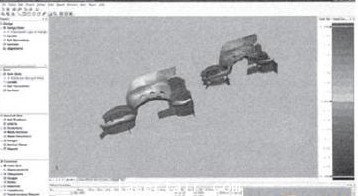

圖7原始CAD模型與重建CAD模型比較
3．2結果與分析
如圖8所示，將CAD模型和三維重建模型進行重疊對比，以不同顏色來顯示零件各處是否存在加工偏差及偏差的大小范圍。偏差的大小范圍用不同的顏色來表示，按圖#p#分頁標題#e#7右邊的色彩設置，說明如下：
圖8原始CAD模型與重建CAD模型重疊拼接后的結果圖
(1)設置的偏差范圍為±1mm，如果偏差值大于+1mm則以深紅色顯示，如果偏差小于一1mm，則以深藍色顯示：
(2)如果偏差為0mm，則顯示為綠色；
(3)如果偏差在0—1mm之間，顯示顏色在黃色和紅色之間變化，偏差值增大，顏色變深；
(4)如果偏差在一1一0mm之間。顯示顏色在深藍色與淺藍色之間變化，顏色越深偏差越大。
從圖8可以清楚地看到：第一，沒有深紅色及深藍色存在，說明偏差值均在±1121121之間，第二。圖中綠色面積較大，只有極小部分是黃色與淺藍色，說明三維重建后模型與CAD模型比較，部分是吻合的，沒有偏差，即使有偏差的地方，顏色也比較淺，故偏差值也較小。
軟件通過對比分析得出其尺寸與形狀誤差結果，如表l所示。#p#分頁標題#e#
表1全局偏差測量結果表
從表l可知，測量結果中，偏差最大值為0．959mm，平均偏差為士0．172mm。
三維測量結果與原始CAD模型的吻合結果如圖9所示。

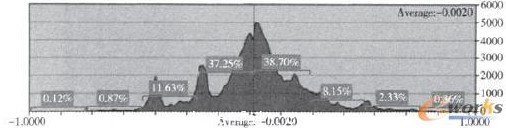

圖9形狀與尺寸精度分析結果圖
通過對113363個點的偏差進行統計，得到各個偏差范圍內的點的個數占總點數的百分比如表2所示。利用SLM技術制作的可摘除局部義齒支架與原始模型在偏差為±0．285mm范圍內的吻合度可達到75．95％．可見其加工精度比較高，在此基礎上，再進行一定的輔助后續精加工，完全可以得到滿足實際使用要求的可摘除義齒支架。
表2各個偏差范圍內點數占總點數的百分比表#p#分頁標題#e#
4 結束語
本文首先分析了影響SLM快速成型件尺寸形狀精度主要因素，以及提高成型件精度的方法；然后針對以上常規精度評價方法的不足，以可摘除局部義齒支架為例，利用逆向工程的方法對零件的形狀尺寸精度進行評價，取得較好的評價結果。
實踐證明，該評價方法較常規方法效率較高，評價結果較準確。
