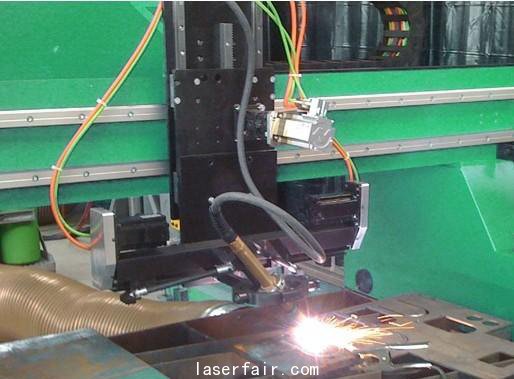

數控系統供應商NUM推出了應用于復雜的等離子切削、激光和水切割的創新的工具頭解決方案。該刀頭命名為NUMcut，它提供一種非常簡單的方法來從2D的機械的能力擴展到具有精確的多軸插補的3D應用。
該方案包括一個新的工具頭設計，為切割機械應用帶來了許多的技術優勢。一種新型的機械設計提供了多功能運動執行精密切割，低質量的獨特優勢用以消除由于電纜運行需要彎曲的工具頭部運動。由于其異常低的重量，提供了一個新的在數控切割機機械市場很簡單的升級路徑。

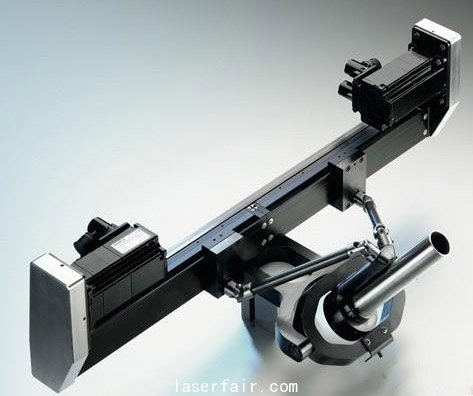

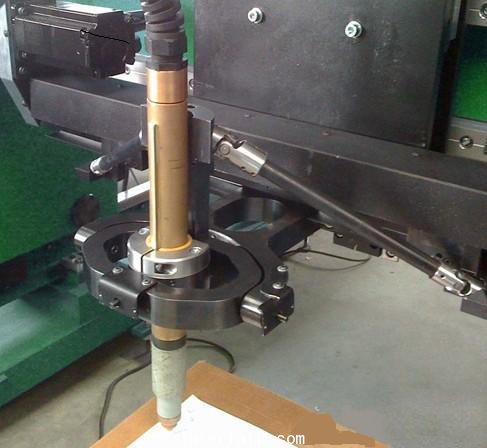

在NUMcut工具頭上采用平衡環和兩個直線驅動形成萬向360度轉換平移運動，可控制的傾斜角度高達47度。與傳統的三個直線軸運動機構相比，NUMcut提供了先進的三維性能的簡單方法。NUM也提供一種更簡單和更小的版本，該工具提供的傾斜角度控制簡單，傾斜角可以達到8度以弭補帶錐度的等離子或水刀。這種產品體積相當小，允許多個工具被安裝使用。
傳統的電機運動控制系統解決方案是在移動部件上安裝電機和齒輪箱或平行的四邊形框架等實現刀具頭的運動，基于卡丹的力學的刀具頭帶來了一些實質性的技術優勢。
NUM在刀柄設計了雙平衡環安裝在一個固定桿上，這意味著兩個由線性驅動器驅動的萬向接頭棒是非常小和輕的。因此，NUMcut重量只有30公斤。作為一個三維刀具頭的結構，在今天的機械市場上大幅節能和降低了成本，物理尺寸方面也大幅縮減為原來的三分之一。
環狀的結合設計元素意味著剛度不受損害，從根本上消除了反彈。NUMcut的運動特性也意味著只有切削工具本身是受平移和傾斜運動，從而避免由于刀具頭的彎曲和扭曲帶來的對電機或編碼器等電纜的影響，提高了設備的可靠性。
NUMcut計劃提供一套完整的機械制造商的交鑰匙解決方案。無論2.5或3D工具頭控制，每個工具頭的版本提供支持的所有硬件和軟件要求，包括伺服電機和驅動器，以及Flexium數控系統及其轉換成三維路徑跟蹤插補運動控制的數控程序。該軟件包可以在5軸機床上簡單編程三個直線軸和兩個旋轉軸。由于傾斜角度的力學限制為最高47度，保證了操作者的安全，從而可以減少采用額外的保護措施。
該工具頭的重量輕便結構緊湊的外形，讓機器制造商轉換現有的簡單的3軸機床為5軸機床。對于設計一個新的3或5軸的機器也變得非常簡單。
