1 前言
雖然激光加工具有種種優點，但在重工業領域應用卻受到限制，主要原因是：1)制品板材比較厚；2)制品形狀大，而且復雜，同類制品量少等。從工序方面來看，焊接時要求焊接坡口對合精度高、在焊接質量方面容易產生氣孔，切割時不可避免地會增大厚板切口的寬度等。
對這類厚板材進行加工時，要求激光器具有焊接、切割所需的足夠的激光功率，光束傳輸容易，可以用于大型構件和復雜構件加工，也可在室外使用等。加工質量要求做到與以往的電弧焊接和等離子切割等同。
為了滿足這些要求，正在開發高輸出功率YAG激光器，加工中的加工狀況監視，以及與電弧工序混合的工序。下面介紹其中的一部分。
2 試驗方法
采用峰值輸出25kW的YAG激光器，可調制振蕩的l0kW級YAG激光器和峰值輸出18kW、可調制振蕩的7kW級YAG激光器。采用芯徑0.8mm和0.6mm的SI型光纖傳輸光束。
圖1示出采用30m光纖傳送l0kWYAG激光時的光束傳送特性。從圖中可以看出，入射功率10kW時傳送損失約800，大部分傳送損失都是由光纖端面的反射引起的。采用YAG激光器時，反射光近800W，這種處理很重要。采用該系統時，處處都要注意不要因反射光而使系統本身受到損傷。
加工時所使用的光學系統是Bf(后焦距)等于200mm，成像倍率為1.69的聚光光學系統。試料，焊接時采用SUS304，切割時采用碳鋼。
圖1 用30m光纖傳送時的傳輸損耗
3 厚板焊接
以前，當板材厚度超過10mm以上時只能采用CO2激光器焊接。CO2激光焊接厚板材有以下缺點:因為是利用反射鏡傳送光束，所以焊接對象受到限制;在加工質量上容易受振蕩光束強度分布變化和激光感應等離子體的影響。
3.1 10kW級YAG激光器的熔深特性

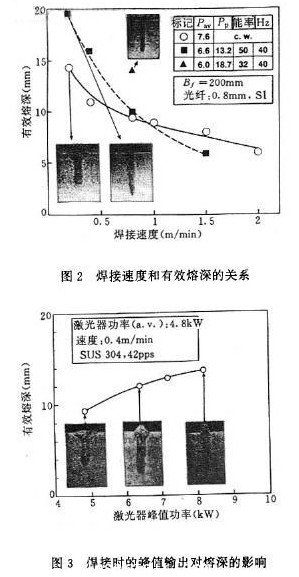

因為以前沒有研究過5kW以上輸出調制對熔深的作用，所以調查了調制波振蕩(以下稱P.W.振蕩)和連續波振蕩(以下稱C.W.振蕩)對熔深的影響。調查結果示于圖2.從圖中可以看出，采用C.W.振蕩時，激光器輸出7.6kW,焊接速度0.2m/min時熔深大約為15mm。采用P.W.振蕩時，激光器輸出6.6kW，熔深大約為20mm，以厚板為對象的低焊接速度時，采用P.W.振蕩效果好。從圖中還可看出，隨著焊接速度加快，P.W.振蕩的熔深變淺。筆者認為這是由于Keyhole形成有無連續性引起的。圖3示出采用P.W.振蕩在低速焊接時峰值輸出對熔深的影響，可以看出，隨著峰值輸出的升高，熔深加深。
圖4示出利用P.W.振蕩的20mm厚板的穿透焊接結果。即使激光器輸出板6kW，也能得到將近15mm的熔深。
圖4 利用高功率YAG激光器(7.6kw,,0.2m/min)的穿透焊接
3.2在配管、容器方面的應用
以上述焊接特性為基礎，研究了用光纖傳送的容器縱向或環形接合方面的應用。圖5示出其應用例子。焊接時，采用7kW級YAG激光振蕩器、可與大型構件對應的x軸5m、寬2.5m,z軸4m的大型CNC裝置。
圖6示出板厚20mm配管的YAG激光焊接結果。任何場合都能得到良好焊接結果。
圖6 板厚20mm配管的YAG激光焊接結果
4 在厚板切割方面的應用
利用YAG激光拆除廢爐的切割技術，要求把由切割所引起的二次生成物控制在最小限度，要求切割速度比以往的等離子切割高，切割厚度視切割材料和切割爐體的不同而有所不同，這里研究了板厚100mm以內碳鋼的切割。

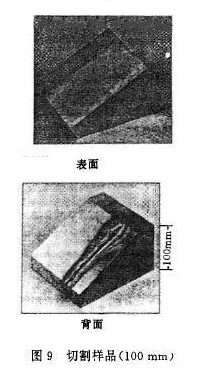

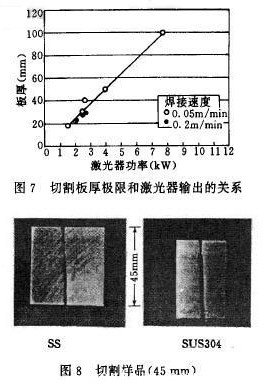

圖7示出切割板厚極限和激光輸出的關系。對0.05m/min及0.2m/min的切割速度進行了研究。從研究結果中可以看出，切割100mm的厚板時目前需要7~8kW的激光輸出。圖8示出用3.8kW切割厚45mm的碳鋼和SUS304所得到的切割剖面。從圖中可以看出，可進行彎曲幅度在2mm以下的高質量分離切割。圖9示出板厚100mm時的圓錐狀樣品的切割結果。因此，如果板增厚，不可避免地會增大切割彎曲幅度。今后，應該研究通過改進光學系統及切割氣體的流向來提高切割質量。
5 加工質量管理
原子能領域的焊接其質量管理比較嚴格，要求能長時間穩定地焊接。在廢爐拆除切割方面，從其遠距離操作性來看，加工過程中加工狀況的監視技術是重要的開發項目之一。下面介紹焊接加工中的監視方法。
5.1 加工中焊接狀況的監視

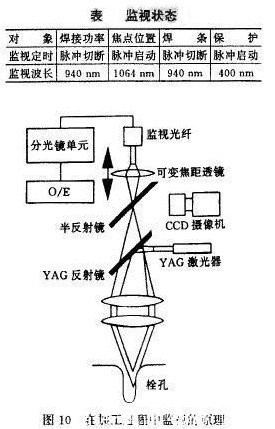

圖10示出監視頭的構成。監視時，以光軸和同軸抽出焊接狀況的圖像，同時分光、探測焊接部的發光。為了使熔深加深，采用脈沖振蕩。根據焊接狀況圖像，對熔池形狀和焊接坡口線位置進行圖像處理，并向操作人員提供視覺信息。焊接部的發光抽出，與以前所實施的采用多條監視光纖的方法對應，因為焊接頭所要求的空間制約條件并不嚴格，用一根監視光纖把用半反射鏡分出的光抽出。下表中示出焊接部發光的抽出方法。這里采用的是在抽出焊接參數、激光器輸出、焦點位置變化的同時，探測穿透焊接時內部波穩定性和焊接保護狀況。
相對于各種監視對象，激光器輸出和內部波狀態，監視波長取940nm,探測了脈沖斷開時熔化池的發光。從這個波長所使用的傳感器(硅光二極管)的光譜響應特性和監視對象的溫度變化范圍，根據普朗克輻射定律進行波長選定解析，實際上又對各種波長進行了監視，最后選出靈敏度最好的監視波長。關于焦點位置變化，抽出脈沖接通時YAG激光器的反射光，關于保護狀況的穩定性，為了探測更高溫度時激光光圈的發光，把脈沖接通時400nrn的短波長光抽出。 #p#分頁標題#e#
5.2監視結果

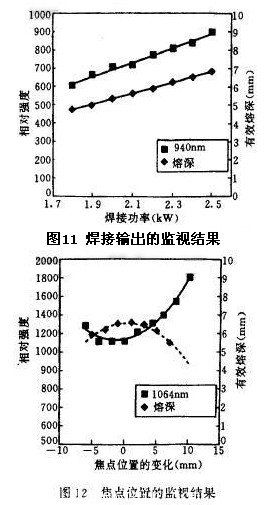

圖11示出焊接輸出的監視結果與熔深深度的比較。從此結果中可以看出，熔深深度變化0.4mm時，就可探測到輸出功率100W左右的焊接變化。圖12示出焦點位置和YAG激光器反射光及熔深深度的關系。這里雖然采用焦點深度Bf=200mm的大透鏡，但是可以探測士4mm的熔深變化。圖13示出穿透和未穿透時的發光強度變化。穿透焊接時，因為熔融金屬在板內穿過，所以發光強度下降，于是就能探測到可以獲得穩定的內部波焊道的狀態。
圖14示出由于保護氣體狀態變化，焊道發生氧化時每個脈沖的發光波形與保護氣體狀態穩定時的比較。從圖中可以看出，由于焊道發生氧化，光圈的發光強度增大。關于以上加工中的監視信息，將根據加工對象的不同靈活使用。
圖14 保護氣體狀態的監視結果
6混合激光焊接
為了進一步擴大激光焊接的用途，現開發了一種利用激光焊接和電弧焊接優點的同軸TIG-YAG激光焊接方法。
6.1同軸TIG-YAG激光焊接

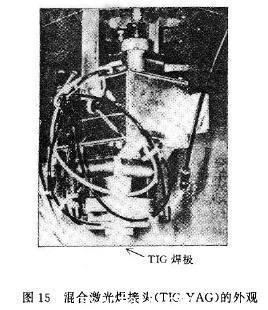

圖15示出同軸TIG-YAG激光焊接頭的外貌。這種焊接方法，是把從光纖射出的光束分開，將TIG焊極設置在其中央，使光束在TIG焊極頂端下方再次聚光，同軸向同一地方照射聚光光束和TIG弧光，進行焊接。
對這一過程中的TIG弧光和YAG激光光束的相互作用進行了研究，研究結果認為弧光及光圈光束吸收可以忽略。圖16示出高速混合焊接時的弧光穩定性與僅用TIG焊接的比較結果。
6.2同軸TIG-YAG激光焊接的效果

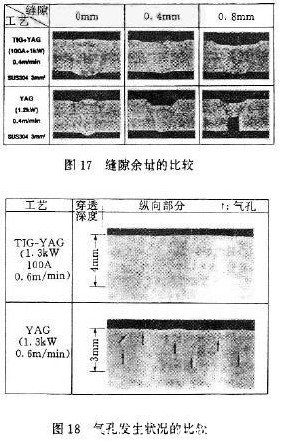

圖17示出相對焊接坡口縫隙余量的同軸TIG-YAG激光焊接的結果。僅用YAG時焊接坡口縫隙為0.4mm時，會產生咬邊。而同軸TIG-YAG激光焊接時焊接坡口縫隙可達0.8mm。圖18示出根據焊接焊道的斷面研究氣孔發生狀況的結果。因為保護氣體中使用了Ar，所以僅采用YAG時不可避免在部分焊道中產生氣孔。而同軸TIG-YAG激光焊接可以控制氣孔的發生，如圖19所示，這是因為同軸TIG-YAG激光焊接比單用YAG時栓孔上部的孔徑大，金屬蒸汽容易排出。
圖19 栓孔孔徑大小的比較
7 今后的發展
要想擴大激光加工在厚板領域的應用，必須使振蕩器實現高功率輸出，提高光束傳輸性能。高功率YAG激光器的應用越來越廣，今后，應加強加工質量管理，重點開發加工過程中的監視和相應控制技術。但是，擴大應用也與激光器自身的最初成本有很大關系。今后，應開發價廉的高輸出二極管抽運YAG激光器或直接加工用的半導體激光器(LD)，以擴大應用領域。
