長飛公司研發的FT-Dry全干式光纜是國內首創、國際先進的新型光纜產品，其采用新型材料及工藝，光纜重量和成本都有降低；松套管最小彎曲半徑小于10mm，具有很好的抗彎折性能，能夠滿足用戶在施工接續中的較高要求；革新的干式阻水技術縮短了光纜安裝及端接所需花費的時間，能有效提高施工接續的便利性；產品的環境性能、機械性能、阻水性能均可滿足相關標準要求，確保光纜的安全使用和光纖傳輸質量的穩定。
1.研究背景
阻水性能是光纜的一項重要指標，水既能引起光纖的水峰衰減，又能通過滲透腐蝕導致光纖斷裂，在潮濕條件下，給通信系統帶來潛在的危險甚至造成業務中斷。目前國內市場上的松套管結構光纜按阻水形式可分為油膏填充式、半干式兩種，油膏填充式是指松套管內填充纖膏、纜芯間隙填充纜膏（如圖1a）；半干式是指松套管內填充纖膏，而纜芯間隙使用阻水紗和阻水帶等干式阻水物來達到阻水的要求（如圖1b）。
圖1a 圖1b
傳統松套管光纜采用的油膏填充阻水措施是將阻水油膏填滿光纜中套管內的所有空間，以達到阻水效果。油膏具有優良的觸變性和阻水性，可以對光纖起到很好的緩沖作用、防震和防水效果，所以在野外光纜中油膏填充式和半干式光纜得到了大范圍的應用。但是隨著接入網建設的不斷深入，光纖到戶變得越來越普遍。由于油膏填充式和半干式光纜都含有油膏，施工過程中必須對填充油膏的光纜進行清理，需要借助清潔劑對光纜芯及光纖進行清洗，這對接頭繁多的配線光纜和入戶光纜的施工帶來諸多麻煩，如：清潔劑和清潔紙的污染問題，增加施工時間和施工費用等。
技術的發展和應用的需要，使得無油膏填充的全干式松套管光纜應運而生，這種光纜完全摒棄了傳統的油膏填充阻水方式，在光纜松套管和纜芯中均采用干式阻水材料，具有環保、重量輕、免油膏擦拭、易開剝、易接續等諸多優點，可滿足各類網絡施工要求，并大幅提高施工接續效率。
2. FT-DRY全干式光纜的開發
所謂全干式光纜，自然是不含油膏的光纜，而且通常是指室外光纜或室內外兩用光纜；廣義而言，除了無油膏填充的松套管結構光纜，采用阻水帶阻水工藝的骨架式光纜也可歸屬于此類，而緊套光纜一般不在討論范圍內。早在十多年前，長飛公司就在國內獨家推出了全干式的骨架式光纖帶光纜，并結合市場實際先后研發出六芯帶系列、FTTH系列等獨具特色的產品，廣泛應用于城域網和接入網，得到了用戶的充分認可。
近年來，長飛公司的研發人員切合市場需求，潛心進行全干式松套管光纜的工藝研究，在前期成功推出全干式PBT松套管光纜的基礎上，又引進了新型材料，開發出具有良好抗彎折性能的干式套管，并對光纜結構進行了系列優化，由此推出更為先進、柔軟性更好的FT-Dry全干式光纜，成為國內首家成功研發并采用國產設備批量供貨的光纜廠家，也體現了長飛公司作為行業標桿所擁有的先進技術理念和強大的研發實力。
FT-DRY全干式光纜（松套層絞式）結構圖
FT-Dry全干式光纜在容納光纖的松套管內放置特殊的遇水膨脹型阻水紗線，能以均勻而細小的線徑提供極強的阻水能力。它是一種細膩的超吸水性粉末與樹脂基體的混合，在和水接觸時會迅速膨脹，可以吸收其自身重量50~100倍的水分，從而阻止水的進一步滲透和遷移，保證光纜的阻水性能。而如何在沒有油膏的情況下保證套管的直徑和圓整度，以及穩定的光纖余長控制就成了干式松套管生產工藝的難點，也是我們開發FT-Dry全干式光纜需要解決的主要問題。
由于松套管冷卻速度快，結晶不完整，在冷卻以后會有回縮現象，這在沒有油膏填充時情況更為明顯，因此造成套管中光纖余長控制的困難，尤其在采用后收縮較大的材料生產套管時這一問題更為突出。為此，我們在主牽引和機頭之間設置了輔助牽引，這個牽引的速度比主牽引要稍微快一點，使得套管在熱狀態下進行壓縮，材料結晶更充分，松套管非常穩定，在冷卻以后不會收縮，很好地控制了套管中光纖的余長。同時采用氣體填充，可以很好控制松套管的直徑。下面是生產線組成的示意圖。

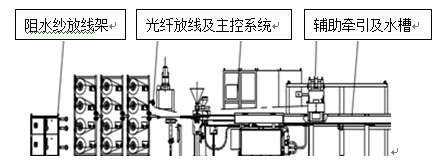

二套生產線示意圖（局部）
3. FT-DRY全干式光纜的性能
FT-Dry全干式光纜通過精確的余長控制，確保當套管隨著溫度的變化出現伸縮時或是光纜受到拉力負荷時，光纖不會受到過大應力。依照IEC60794、Telcordia GR-20、YD/T 901-2009等行業標準以及光纖光纜的通用要求測試全干式光纜的各項性能，均達到或超過相關標準要求。
下表為我們開發的FT-Dry全干式光纜GYFS(FT-DRY)-72B1.3的各項測試數據
4. FT-DRY全干式光纜的應用
無油膏填充使得全干式松套管光纜的使用和接續更為便捷。填充油膏的光纜在施工接續時，必須使用清潔劑對纜芯及光纖進行清洗，該過程相當耗費時間；而對于全干式光纜，使用者只需要用剪刀就可以很快并且很簡便的將其取出，如將光纖穿過緩沖套管再進行端接，由于光纖表面沒有油膏而不會在分叉過程中相互貼合在一起，接續操作也得到了簡化，安裝準備、光纖光纜的準備工作及清理工作所需的時間都會得到顯著縮短。

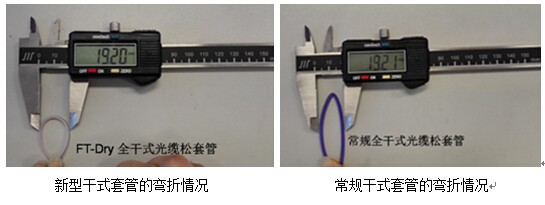

除了上述優點，我們開發的FT-Dry全干式光纜比一般的光纜更為柔軟，尤其是套管有著更好的抗彎折性能，其最小彎曲半徑小于10mm，可直接在接頭盒中盤繞而不會彎折，能很好地滿足客戶在接續操作中對這方面的較高要求。

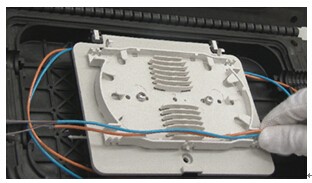

FT-Dry全干式光纜在接頭盒中的接續
干式阻水技術提供了更加高效且更為友好的使用體驗，其帶來的施工便利、清潔環保等優點深受人們青睞，在樓道豎井安裝、架空安裝以及有阻燃要求的場合，無油膏填充也有著得天獨厚的優勢，因此全干式光纜在國外尤其是歐美國家已被廣泛用于以前油膏填充型光纜所常用的各種室內外場合。如已在一些國家得到應用的全干式ADSS光纜與傳統油膏填充的ADSS光纜相比，不僅施工接續方便，光纜的重量和負載也得到了降低，能更好地保證其性能穩定和安全使用，也有利于增加其跨距。
在國內市場，人們通常還習慣于采用傳統的油膏填充光纜，全干式光纜的應用還需要更多的宣傳推廣。長飛公司在這方面已經做出了一些努力，我們生產的FT-Dry全干式光纜除了出口國外市場，在國內也與運營商合作進行了若干試點（上圖分別為應用于架空和管道敷設的施工場景）。曾經鮮為人知的骨架式光纖帶光纜如今已在國內主流市場占據一席之地，我們相信應用前景更為廣闊的全干式松套管光纜也會有更大的發展空間。
5.結束語
作為光纖光纜行業的龍頭，長飛公司始終堅持以人才、機制、觀念作為公司創新文化的重要元素，不斷推進產品的技術創新，并積極開拓新的市場，保持核心技術的領先。FT-Dry全干式光纜系列產品正是長飛公司在持續創新進程中的又一力作，其優異的產品性能和便捷的施工體驗，必將在今后的光通信網絡建設中迎來更多的市場認可，成為引領行業發展潮流的代表。
轉載請注明出處。
