   光電二極管前置放大器的頻率特性

　　由于光電二極管的輸出電流比較微弱，所以在必需大的輸出電壓eo時，如果光輸出電流ip一定，則應將負載電阻rl變成高電阻。但光電二極管的耦合間電容cd的值為數十pf很大。

　　所以所獲得的頻率幅度fb下降為：

　　現實中此電路不能使用。

　　圖1 將光電二極管的光輸出電流變換成電壓

　　因此，作為光傳感器用放大器，要擴大其頻帶，使用圖2的op放大器的電流輸人型前置放大器電路很常見。如果是這樣的電路構成，則通過虛地使電容cd短路，應該能夠寬帶化．

　　圖2 測壁由op放大器組成的光傳感器放大器的頻率特性

　　但是，這是op放大器的開環增益無限大時的情況。由于被相位補償的通常的op放大器其高頻域的增益很小，所以實際的輸人電阻ri上升為：

　　此上升方式與線圈l的阻抗一頻率特性ωl相類似。因此，如果將此和電容cd并聯連接，

　　則在電路的頻率特性上會產生峰值。此峰值的頻率fp為：

　　ft是所使用的op放大器的單位增益帶域幅度，fc是電路的截斷頻率。此時的fc為：

　　例如在ft＝1mhz的op放大器上，cd＝0.01μf、rl＝1ookω時的峰值頻率fp變為12.6khz。

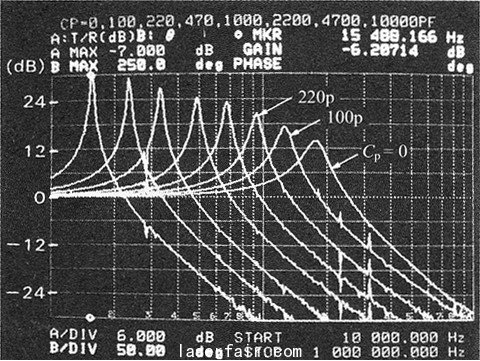

　　圖3是模擬op放大器的輸人端的光電二極管的耦合電容，故意插入并聯電容cp時的頻率特性。即使在cp＝0(僅光電二極管的ci和op放大器的輸人電容ci)時，fp為200khz，峰值量在12db以上。

　　連接cp時，與靜電容量相對應fp下降，在cp＝0.01μf處下降到fp＝15.4khz。

　　圖3 模擬光電二極管的連接電容cp被附加時的頻率特性的變化

　　光電二極管是具有代表性的光電傳感器，被使用于想得到與光量成比例的信號的場合。光電二極管的輸出信號，即電流非常微弱．從光電二極管的輸出電流上，獲得電壓的最簡單的方法，原理上如圖1所示，將光電二極管和負載電阻rl并聯連接用eo=ip×rl進行電流一電壓的轉換。
