1引言
激光掃平儀能提供一個水平基準面，可以通過目視(或用探測器接收)在一定半徑范圍內控制任一點的高度。它在工程、室內裝璜等領域得到了廣泛的應用。
目前國內外現有的激光掃平儀大致有三類：水泡式激光掃平儀、自動安平激光掃平儀和電子自動安平掃平儀。本文主要介紹水泡式激光掃平儀。水泡式激光掃平儀具有體積小、價格合理、操作方便等優點。
2水泡式激光掃平儀(示圖中簡稱儀器)工作原理和主要參數
2.1水泡式激光掃平儀工作原理

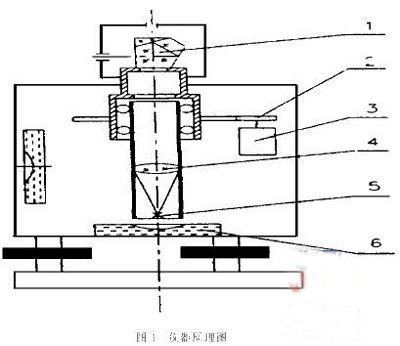

如圖1激光二極管5發出的激光，經物鏡4后，再經五角棱鏡1分光后，分成兩束光，一束直接通過，另一束改變90°方向，由直流電機3通過齒輪2帶動儀器的旋轉頭旋轉形成一個掃描的激光平面，儀器上還裝有水準器6(長水泡)，用于安平該儀器。
儀器使用的五角棱鏡使儀器能同時發出相互垂直的兩束激光，水平線與垂直線方向之間的夾角精度主要取決于五角棱鏡的制造精度。
2.2水泡式激光掃平儀主要參數
管狀水準泡角值60″/2mm
激光器激光波長635nm
儀器掃描速度0—300r/min
儀器在水平及垂直面控制時的最大偏差不大于±7mm/50m
儀器垂直線與水平線之間的允差不大于30″#p#分頁標題#e#
工作半徑不小于100m(用探測器)
電源直流4.5V
3水泡式激光掃平儀的精度測試方法
3.1試驗工具
試驗工具：回轉平臺，帶毫米刻度標尺，精密水準儀。
3.2試驗過程

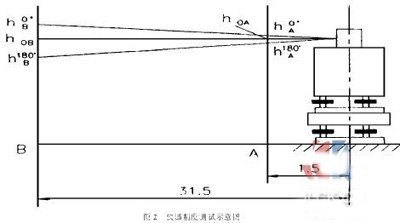

3.2.1如圖2用水準器調整回轉平臺，使回轉平臺處于水平狀態。當儀器安置在回轉平臺上后，平移或轉動儀器，回轉平臺圓水泡都應居中。
3.2.2距儀器1.5m(A點)、31.5m(B點)處放置標尺，開機，儀器輸出激光束，并使激光光斑盡量小，在A、B兩處讀取光斑中心的高度，將水準儀置兩標尺中間，利用等距前后視確定標尺零位hOA，hOB。
3.2.3將儀器面板正對標尺位置為0°方位，整平儀器，然后開機，水平水泡安置兩次，分別在A、B標尺處讀取激光光斑中心高度值hA’、hA″、hB’、hB″。
3.2.4順時針方向轉動儀器，分別在90°、180°、270°三個方向按3.2.3操作。
計算結果可知：L=30m時，五角棱誤差不大于3mm，滿足不大于4.5mm/50m，安平調整誤差不大于4.5mm/30m，滿足互差小于7.5mm/50m，表明該儀器達到了技術指標所要求的測試精度。
4水泡式激光掃平儀垂直方向誤差的檢驗水泡式激光掃平儀除了可以作為水平基準外，還可以作鉛垂掃描，掃出垂直的激光平面

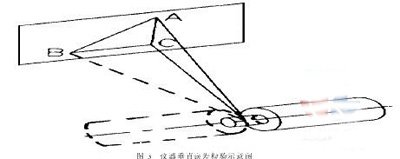

4.1如圖3所示，將激光掃平儀平臥，垂直水泡居中，使激光在垂直方向自上(A點)而下(C點)掃描。
4.2將激光掃平儀旋轉頭調180°(如圖3虛線位置)，再使垂直水泡居中，使激光先與A點重合，自上而下掃描至B點，B點與C點須在同一水平線上，若B、C兩點不重合，則表明儀器在垂直方向存在誤差，若誤差超出±7mm/50m，就需調整垂直水準器校正螺釘，使激光點在B、C兩點中間(或在±7mm/50m范圍內)時，垂直水準器水泡居中。
