　    開關電源的光耦主要是隔離、提供反饋信號和開關作用。開關電源電路中光耦的電源是從高頻變壓器次級電壓提供的，當輸出電壓低于穩壓管電壓是給信號光耦接通，加大占空比，使得輸出電壓升高；反之則關斷光耦減小占空比，使得輸出電壓降低。旦高頻變壓器次級負載超載或開關電路有故障，就沒有光耦電源提供，光耦就控制著開關電路不能起振，從而保護開關管不至被擊穿燒毀。

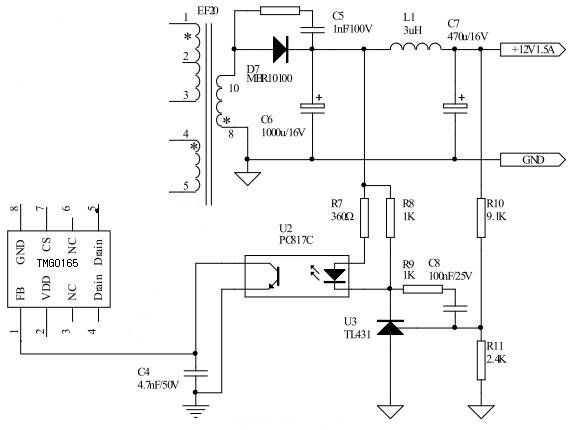

　　通常光耦與TL431一起使用。下面是led電源驅動芯片（開關電源芯片）的部分電路。兩電阻串聯取樣到431R端與內部比較器進行比較。然后根據比出的信號再控制431K端（陽極接光耦那一端）對地的電阻，然后達到控制光耦內部發光二極管的亮度。（光耦內部一邊是一發光二極管，一邊是一光敏三極管）通過發光的強度。控制另一端三極管的CE端的電阻也就是改變了led電源驅動芯片（開關電源芯片）檢測腳的電流（1腳：電壓反饋引腳，通過連接光耦到地來調整占控比）。根據電流的大小，led電源驅動芯片（開關電源芯片）就會自動調整輸出信號的占空比，達到穩壓的目的。

　　以上芯片是一款高集成度、高性能的PWM＋MOSFET 管二合一的電流型離線式開關電源控制器。適用于充電器、電源適配器、LED驅動電源等各類小功率的開關電源。采用DIP8 封裝，無需加散熱器可輸出0～36W 的功率（加散熱可以做到更大）。電路結構簡單，成本低。具有完善的保護功能，包括過壓、欠壓、過溫、過載及短路等保護。固定振蕩頻率及抖頻功能，可以降低EMI。待機功率低，在待機時進入跳周期模式，符合“能源之星”等待機功耗標準要求。
